Требования технологичности при изготовлении поковок
Требования | ||
К плоскости разъема штампа | Желательно, чтобы штамп имел один разъем | |
Плоскость (поверхность) разъема штампа должна быть такой, чтобы поковка легко вынималась из штампа. | ||

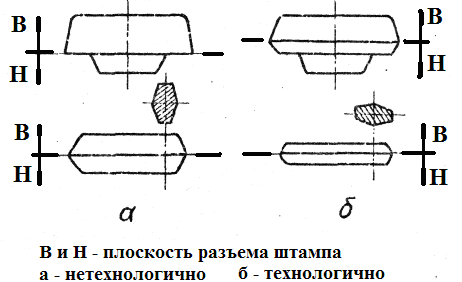

Желательно, чтобы плоскость разъема совпадала с плоскостью двух наибольших габаритных размеров детали (при этом полости штампа будут иметь наименьшую глубину) | ||
С целью исключения сдвига одной половины штампа относительно другой, плоскость разъема штампа должна пересекать вертикальную, большую по объему поверхность поковки.
| ||
Желательно плоскость разъема штампа располагать так, чтобы естественные уклоны облегчали удаление поковки из штампа без выталкивателей и без существенного упрощения формы детали.
| ||
Полости (отверстия) в поковке можно получить только в том случае, если их оси будут перпендикулярны плоскости разъема (или направлению перемещения одной из половин штампа (ГКМ)) | ||
К конструкции поковки, получаемых штамповкой | Поковка не должна иметь выступающих частей, мешающих ее удалению из полости штампа. | |
Для обеспечения благоприятного заполнения полости штампа металлом и удобного извлечения из нее поковки, боковые поверхности поковки должны иметь конструктивные уклоны* | ||
Все пересекающиеся поверхности поковки должны сопрягаться по радиусам скруглений*, что обеспечивает лучшее заполнение полости штампа и предохраняет его от преждевременного износа и поломки | ||
В штампах с одной плоскостью разъема невозможно получить сквозное отверстие в поковке. Выполняется только наметки (углубления) с пленкой-перемычкой, которая в дальнейшем удаляются пробивкой. D – диаметр прошиваемого отверстия (указан на чертеже детали) S – толщина перемычки-пленки | ||
Отверстия диаметром d < 30 мм на поковках не выполняются. На них назначаются напуски, а отверстия выполняются механической обработкой | ||
* Уклоны и радиусы скруглений назначаются сверх припусков и напусков | ||
К конструкции поковки, получаемой ковкой | Технологично Нетехнологично Следует избегать конических форм | |
Технологично Нетехнологично Следует избегать клиновых форм | ||
Технологично Нетехнологично Следует избегать участков пересечений цилиндрических поверхностей между собой | ||
Технологично Нетехнологично Следует избегать участков пересечений цилиндрических и призматических поверхностей | ||
Технологично Нетехнологично Следует избегать ребристых выступов или бобышек на плоских поверхностях, а также внутренних выступов в развилинах вильчатых деталей |
