ФАКУЛЬТЕТ Инженерный бизнес и менеджмент

КАФЕДРА ИБМ2 — «Экономика и организация производства»

Рубежный контроль №2

ПО КУРСУ «ОПП»

по ТЕМе:

«Расчет поточной линии»

Вариант №52

Студент Э1-101 __________________ К.А. Саркисян

(Группа) (Подпись, дата) (И.О. Фамилия)

Преподаватель __________________ Н.П. Шарненко

(Подпись, дата) (И.О. Фамилия)

2020 г.

1. Исходные данные

Исходные данные приведены в табл. 1.

Таблица 1 – Исходные данные к задаче

Изделие: Сателлит		Варианты задания	49	50	51	52	53	54
		Программа запуска, штук в смену	90	200	110	180	250	80
			0	20	0	0	30	0
		Вес, кг	3,2	3,2	3,2	2,8	2,8	5,3
		Габариты ⌀, мм	105	105	105	90	90	120
		Технологический процесс обработки детали
№ п/п	Наименование операций	Тип оборудования	Норма времени
1	Подрезка торцов, растачивание отверстия	Токарно-револьверный 1П365	4,9	4,6	4,6	3,7	3,7	7,1
2	Черновое обтачивание	Токарно- винторезный 1К62	9,2	7,2	9,2	4,2	3,8	9,6
3	Чистовое обтачивание и растачивание	Тот же	5,2	4,8	4,5	3,8	3,4	5,0
4	Фрезерование зуба	Зубофрезерный 5310	19,2	11,5	17,2	10,6	10,6	22,2
5	Зачистка заусенцев	Верстак	1,8	2,2	4,1	1,5	1,7	1,8
6	Фрезерование канавки	Горизонтально-фрезерный 6Н82	7,0	6,6	8,2	5,2	5,2	7,7
7	Контроль	Контрольный стол	1,5	1,4	1,5	1,2	1,2	1,5

Продолжительность смены , режим работы (число смен) .

1. Решение

1. Определим такт работы поточной линии при заданном объеме выпуска деталей , учитывая регламентированные перерывы

1. Рассчитаем необходимое число рабочих мест и их загрузку по операциям технологического процесса

Средний коэффициент загрузки по операциям без учета контроля

Фактическое количество рабочих мест на операции получаем округлением до целого числа (см. табл. 2).

1. Выбираем прерывно-поточную (прямоточную) линию. Для организации работы прямоточной линии составлен план-график ее работы, который представлен в табл. 2. Количество рабочих на линии . Недогруженные станки на 1-ой и 5-ой операциях может обслуживать один рабочий-совместитель Б, а на 2-ей и 3-ой операциях – рабочий Г. Совмещаемые работы могут выполняться только в последовательности, определяемой планом–графиком работы линии.

2. Определяем величины межоперационных оборотных заделов на смежных операциях

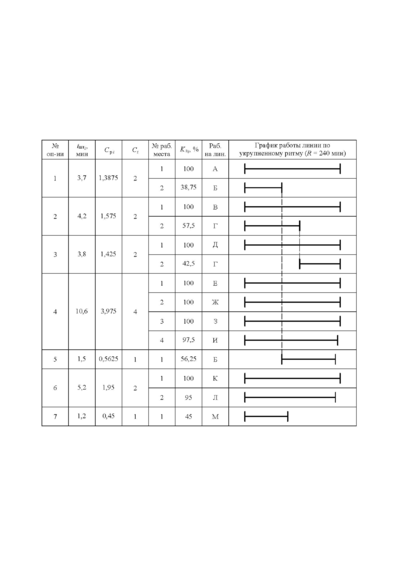

Таблица 2 – План-график работы прямоточной линии

Эпюры межоперационных заделов представлены в табл. 3.

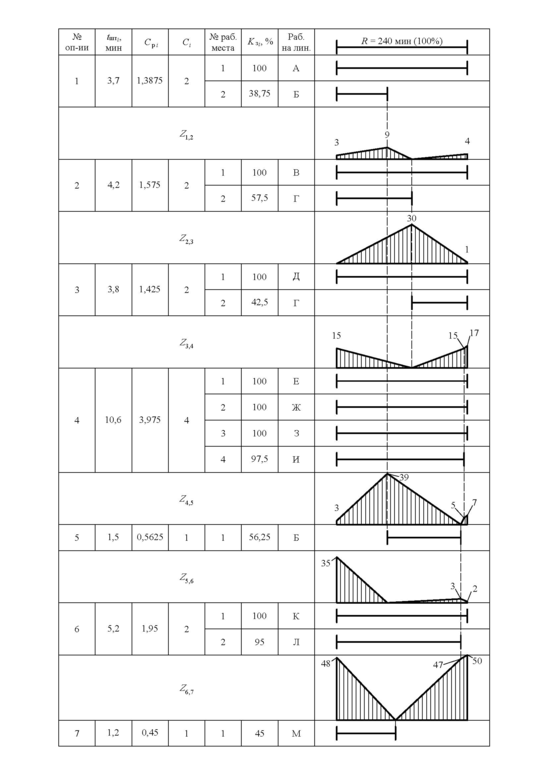

Таблица 3 – Эпюры межоперационных заделов

1. Определяем суммарную величину задела на прямоточной линии по формуле:

где – величина начального задела 1-ой эпюры; – величина конечного задела 6-ой эпюры; – величина начального задела -ой эпюры; – величина конечного задела -ой эпюры.

1. Чертим схему планировки прямоточной линии (см. рис. 1).

Рисунок 1 – Схема планировки ППЛ:

1 – контейнер для заготовок; 2 – оборудование; 3 – тележка с поддонами; 4 – контейнер для деталей

1. Определим сменную выработку на одного рабочего и на 1 м² производственной площади.

Сменная выработка на одного рабочего

Сменная выработка на 1 м² производственной площади

где – производственная площадь (см. рис. 1).
