Текст из файла (страница 8)

Компонент частотный преобразователь поставляется разработчиками контроллера. Имеют сложную структуру. На рисунке 4.8 представлен фрагмент программы блока частотный преобразователь.

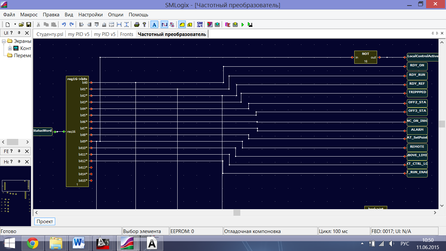

Рисунок 4.8 — Фрагмент устройства блока управление частотным приводом

Далее необходимо определить указать способы связи с контроллером. Для этого используем блок R/W (out) . Переменная R/W (out) имеет вход записи нового значения и выход для чтения последнего записанного значения. Вход и выход могут иметь тип bool, integer, long и float. Данные на вход поступают согласно периоду опроса, считываются с выхода в том же периоде.

Основной сигнал неисправности двигателя получается из компонента работы с частотным преобразователем

Так как причины неисправности не рассматриваются будем использовать сигнал TRIPPED который формируется ЧП и передается в контроллер, если двигатель невозможно эксплуатировать дальше ( т.е. перегрев, перегруз, обрыв обмотки и т.д) подробные параметры настраиваются в самом ЧП.

Для реализации блока проверки исправности насосов необходимо использовать блоки способные запоминать свое состояние (триггер) и элементы группы «Логика».

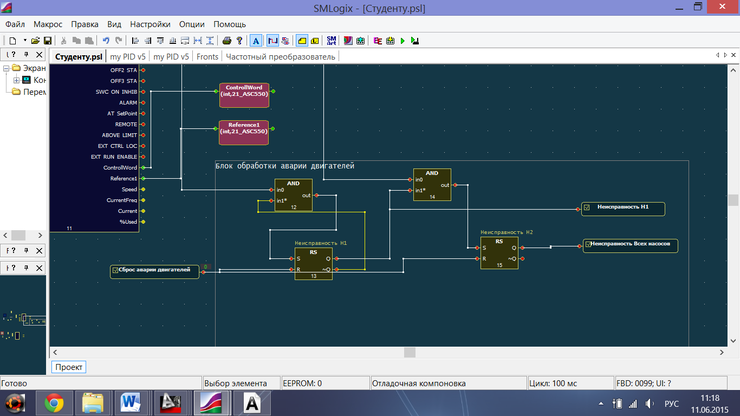

Рисунок 4.9 — Фрагмент программы реализации связи и проверки на исправность насосов

5 ОПРЕДЕЛЕНИЕ КАПИТАЛЬНЫХ ВЛОЖЕНИЙ НА СОЗДАНИЕ НАСОСНОЙ СТАНЦИИ И РАЗРАБОТКИ СИСТЕМЫ УПРАВЛЕНИЯ

Целью проекта является создание насосной станции с универсальной, многофункциональной системой управления.

Насосная станция представляет собой комплекс оборудования, предназначенный для повышения давления воды в трубопроводе. В него входят:

• насосы;

• датчики давления;

• обратные клапана;

• шкаф управления насосами.

Универсальная, многофункциональная система управления это программное обеспечение контроллера управляющего насосами. Отличием от аналогов является возможность использования программного обеспечения на разных объектах без ее изменения.

Капитальные вложения - это денежные средства, необходимые на соз­дание и реконструкцию действующих основных фондов. Капитальные вло­жения складываются из затрат на приобретение оборудования, транспортных расходов, затрат на монтаж.

Предприятие несёт затраты на покупку оборудования необходимого для осуществления автоматизации электропривода (ЭП). Внедрение системы не требует замены электродвигателя (ЭД), так как преобразователь частоты (ПЧ) устанавливается на использующийся асинхронные ЭД.

Капитальные вложения на разработку насосной станции можно разделить на затраты на аппаратную часть и на затраты на программную часть.

К аппаратной части относят элементы силовой цепи (насосы, ПЧ, реле и так далее) и элементы цепи управления (контроллер, модуль расширения). К программной части относят программное обеспечение контроллера, которое разрабатывается программистами по специальному заказу предприятия и впоследствии является его собственностью. Внедрение этой системы заключается в оформлении документов и актов безопасности данной системы, разработке руководства пользователей. При установке насосной станции инженерам предприятия остается только обновить операционную систему контроллера и загрузить в него уже имеющуюся систему управления.

5.1 Расчет затрат на разработку программных средств системы управления насосной станции

Затраты на разработку программного продукта рассчитываются по следующей формуле:

, (5.6)

где – общий фонд оплаты труда разработчиков ПП;

– отчисления во внебюджетные фонды;

– затраты, связанные с эксплуатацией техники;

– затраты на специальные программные продукты, необходимые для разработки ПП;

– затраты на хозяйственно-операционные нужды (бумага, литература, носители информации и т.п.);

– накладные расходы (Р_Н = 30% от З_ФОТР).

При разработке программного продукта общее время разработки составило 2 месяца. Из них машинное время (непосредственная работа с вычислительной и оргтехникой) составляет 1,5 мес.

Фонд оплаты труда за время работы над программным продуктом:

, (5.7)

где О_Рj – оклад j-го разработчика. В разработке участвовал 1 человек, его оклад составляет 30000 руб.;

Т_РПРj – общее время работы над ПР в месяцах, ;

– коэффициент дополнительной зарплаты, ;

– районный коэффициент, .

Таким образом,

.

Отчисления во внебюджетные фонды можно принять равными 30%.

Сумма начислений на заработную плату во внебюджетные фонды составляет:

, (5.8)

.

Затраты, связанные с использованием вычислительной и оргтехники:

, (5.9)

где – коэффициент готовности ЭВМ, ;

n – количество единиц техники, равно 1;

– себестоимость машиночаса, руб.;

– машинное время работы над программным продуктом, равно 1,5 мес.

Перевод рабочего времени в часы осуществляется по формуле:

, (5.10)

где – рабочее время, ч;

– рабочее время, мес., (Т_мес =2);

– число рабочих дней, (Ч_РД = 21);

– продолжительность рабочей смены, ( = 8 ч);

– количество рабочих смен, (К_см = 1).

Таким образом, время на разработку ПП с использованием ЭВМ составляет:

,

Затраты на специальные программные продукты, необходимые для разработки ПП рассчитываются по формуле:

, (5.11)

где – цена ρ-го специального программного продукта.

_{Программная среда SM Logix для программирования контроллера Seegnetics 2Gi распространяется в свободном доступе на сайте компании разработчика.}

рублей.

Затраты на хозяйственно-организационные нужды приведены в табл. 2 и вычисляются по формуле:

, (5.12)

где – цена τ-го товара, руб.;

– количество τ-го товара.

Затраты на хозяйственные товары показаны в таблице 5.2

Таблица 5.2 — Затраты на хозяйственно-организационные нужды

Накладные расходы:

, (5.12)

Таким образом, затраты на разработку программного продукта составят:

5.2 Расчет затрат на внедрение программного продукта

Затраты на внедрение программного продукта (К_ВПР) рассчитываются по формуле:

, (5.13)

где – затраты на приобретение материалов, руб.;

– затраты на приобретение комплекса технических средств, руб.;

– затраты на приобретение программного обеспечения (включают стоимость разработанного ПП, а также других существующих ПП, необходимых для функционирования системы), руб.;

– затраты на оплату труда работников, занятых внедрением проекта, руб.;

– отчисления во внебюджетные фонды с заработной платы работников, занятых внедрением проекта, руб.;

– затраты, связанные с эксплуатацией ЭВМ при внедрении проектного решения, руб.;

– командировочные расходы, руб.;

– накладные расходы, руб.;

– коэффициент транспортирования, установки и наладки комплекса технических средств, определяется действующими нормативами организации, а также спецификой конкретного проекта.

Так как для внедрения программного продукта расходных материалов не требуется, то З_М =0. Дополнительного приобретения компьютеров или других КТС так же не требуется, следовательно, З_КТС =0.

Затраты на приобретение программного обеспечения в данном случае равны затратам на разработку и составляют З_ПО = 234589,6руб.,

Внедрением занят один инженер АСУ с окладом 30000 руб. Время внедрения – 0,5 месяцев. По формуле (5.7) рассчитываем затраты на оплату труда и по (5.8) отчисления во внебюджетные фонды:

З_ФОТВ = 17797 руб,

З_ОВФ = 5339,3 руб.

Затраты, связанные с эксплуатацией ЭВМ при внедрении проектного решения составят:

руб.

Командировочные расходы при внедрении программного продукта не планируются, внедрением программного продукта будет заниматься инженер наладчик самого предприятия, следовательно, =0.

Так как коэффициент накладных расходов по данным организации составляет =0,3, то величина накладных расходов равна 750 руб.

Суммарные затраты на разработку и внедрение составят:

5.3 Расчет капитальных вложений на реализацию аппаратной части проекта системы управления насосной станции

Капитальные вложения представляют собой сумму затрат на разработку

проекта и затрат, на покупку и монтаж внедряемого оборудования:

, (5.1)

где представляет собой совокупность из:

• стоимости приобретаемого оборудования;

• стоимости строительно-монтажных работ.

(5.2)
