Витражи – из алюминиевых фасадных систем «СИАЛ» с заполнением двухкамерными стеклопакетами и анодированным алюминиевым профилем по [23] с приведенным сопротивлением теплопередаче R= 0,58м2 0С/Вт.
1.3.5.10 Крыша
Крыша – совмещенная.
Кровля – рулонная из двух слоев ТЕХНОЭЛАСТа по [19] с внутренним организованным водостоком.
Вертикальная гидроизоляция наружных стен технического подполья – из техноэласта ЭПП по [26], с защитой прижимной стенкой.
В проекте принимается система внешнего водоотвода. Система водоотведения монтируется снаружи, непосредственно на свесах кровли. Наружный водоотвод должен состоять из желобов, водосточных труб и деталей к ним. Трубы должны быть навешены на стену отвесно на расстоянии 200 мм от неё. Отмёт наружных водосточных труб должен быть выше верха тротуара (или отмостки) не менее чем на 200 мм. Расстояние между наружными водосточными трубами должно быть не более 20 м.
Детали внешних водостоков представлены на рис. 1.18

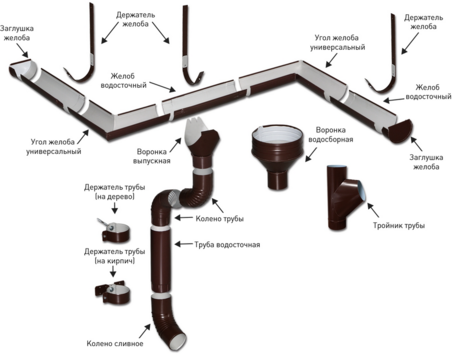

Рисунок 1.18 – Детали внешнего водостока.
| ДП 270102.65.01.01. ПЗ-851(в) | |||||||||||||
| Изм. | Кол. | Лист | №док | Подп. | Дата | ||||||||
| Разраб. | Сидоров А.В. | Торговый центр в г. Бикине | Стадия | Лист | Листов | ||||||||
| Руковод. | Мурый М.А. | У | |||||||||||
| Консульт. | Усольцева О.А. | ||||||||||||
| Н. контр. | Мурый М.А. | ФГБОУ ВПО ДВГУПС Кафедра "СК ЗиС" 2016 | |||||||||||
| Утв. | |||||||||||||
