Оптимальная взаимосвязь помещений магазина, обеспечивающая основ -ной и сопутствующие ему технологические процессы, являются определя -ющим требованием при решении объёмно-планировочной структуры здания.
Составляются функциональные схемы здания поэтажно.

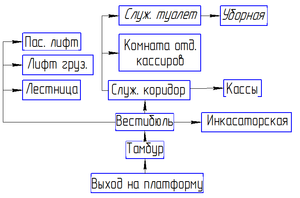

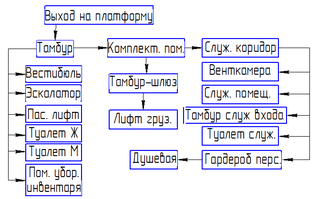

Рисунок 1.1; 1.2 Функциональная схема 1-го и 2-го этажа

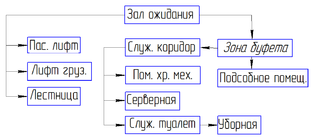

Рисунок 1.3 Функциональная схема 3-го этажа
1.3.2 Санитарно - гигиенические требования
Санитарно-гигиенические требования разработаны на основании [6].
Для производственного персонала здания проектом предусмотрены следующие санитарно - бытовые помещения: служебные санузлы, гардеро -бная, помещение персонала.
Согласно требованиям [6] в проекте предусмотрены служебные санузлы на 1, 2 и 3 этажах.
Гардеробная для персонала, площадью 19,46 м2, запроектирована общей для всех групп производственных процессов. Согласно гардеробная для персонала оборудована шкафами для одежды, число которых соответствует списочному составу работающих. Для групп производственных процессов 1Б предусмотрены шкафы на два отделения. В связи с тем, что в смену работает 15 чел. группы производственных процессов 1Б, на основании при гардеробной запроектирована душевая на одну душевую сетку.
Для отдыха дежурного персонала на первом этаже запроектирована комната, площадью 15,47 м2. Комната персонала оборудуется столом для приема пищи.
Для кассиров запроектирована группа помещений согласно требований «Отраслевые нормы технологического проектирования железнодорожных вокзалов». При помещении касс на два окна предусмотрена, отдельная от другого персонала, комната отдыха площадью 9 кв.м. Вход в служебный санузел размещен рядом, из одного служебного коридора. На примыкании к помещениям касс запроектирована инкассаторская.
Санитарно-гигиенические требования и санитарно-технические устрой -ства приведены в таблице 1.3.
Таблица 1.3 – Санитарно-гигиенические требования
| Наименование требований | Принятые характеристики | Источник | |
| 1. Расчетная температура воздуха внутри помещений и кратность воздухообмена 1.1. Вестибюль, зал операционный с зоной регистрации, кассами, зоной досмотра 1.2. служ.помещения 1.3. душевые 1.4. туалеты 1.5. умывальные 1.6. кладовая 1.7. зона буфета 1.8. тех. помещения | Температура tс, ˚С | Кратность воздухообмена | [6, п. 7.31] [6, п. 7.13] [6, п. 7.21] |
| 18 18 25 18 18 18 18 18 | 1 об/ч 20 м3/ч 25 м3/ч 25 м3/ч 20 м3/ч 0,5 об/ч - 1 об/ч | ||
| 2. Влажностный режим помещений | Нормальный; относительная влажность внутреннего воздуха 50-60 % | [6, п. 7.41] | |
| 3. Ориентация основных помещений по сторонам света | свободная | [8, п.10] | |
| 4. Требования к естественной освещенности помещений | см. табл. 1.3.1 и 1.3.2 | [6, п. 7.2] | |
| 5. Санитарно-технические устройства | Автономное отопление, приточно-вытяжная система вентиляции и кондициони -рования; хозяйственно-питьевое, противопожарное, холодное водоснабжение, канализация и водостоки, электрооборудование, электроосвещение, устройство городской телефонной связи, пожарную и охранную сигнализацию | По заданию | |
| 6. Уровень звукового давления (торговые залы) | 125 Гц | 500 Гц | 2000 Гц | [8, табл.1] |
| 70 | 58 | 52 | ||
| 7. Индекс звукоизоляции: Перекрытия между рабочими комнатами, кабинетами Стены и перегородки между кабинетами Стены и перегородки, отделяющие кабинеты от помещений общего пользования (лестничные клетки, коридоры) | Iв=50 дБ Iв=49 дБ Iв=52 дБ | [8, табл.6] | ||
Использование естественной и искусственной вентиляции обеспечивает соблюдение температурно-влажностного режима и санитарно-гигиенических условий в здании.
| #G0Характеристика зрительной работы | Наименьший или эквивалентный размер объекта различения, мм | Разряд зрительной работы | Под-разряд зрительной работы | Относительная продолжительность зрительной работы при направлении зрения на рабочую поверхность, % | Искусственное освещение | Естественное освещение | ||||
| Освещенность на рабочей поверхности от системы общего освещения, лк | Цилиндрическая освещенность, | Показатель дискомфорта, М | Коэффициент пульсации освещенности, Кп, % | КЕО, при | ||||||
| верхнем или боковом | боковом | |||||||||
| #G0высокой точности | От 0,30 до 0,50 | Б | 1 | Не менее 70 | 300 | 100* | 40 15** | 15 | 3,0 | 1,0 |
%,Таблица 1.3.1 – Параметры освещения
Таблица 1.3.2 - Коэффициент светового климата
| Световые проемы | Ориентация световых проемов по сторонам горизонта | Коэффициент светового климата для 5 группы административных районов, m |
| В наружных стенах зданий | С, СВ, СЗ, З, В, ЮВ, ЮЗ Ю | 0,8 0,75 |
1.3.3 Противопожарные требования и долговечность здания
Раздел разрабатывался на основании [11] и [13].
Противопожарные мероприятия имеют целью предупреждение возникновения пожаров, облегчение пожаротушения, сохранения устойчивости конструкций в условиях воздействия на них высоких температур, огня, воды; создание условий для безопасности эвакуации людей из горящих зданий.
Безопасность эвакуации людей из здания достигается ограждением эвакуационных путей (лестница, лестничная клетка) конструкциями из несгораемых материалов.
Здание запроектировано в соответствии с противопожарными требованиями, изложенными в [11].
Здание имеет II степень огнестойкости. С каждого этажа запроектированы эвакуационные выходы:
- с первого этажа – три – по осям Ж, Д и 8 на платформу;
- со второго этажа – два - через лестничную клетку по оси Д на платформу и по наружной лестнице по оси 8 на привокзальную площадь;
- с третьего этажа – два - через лестничную клетку по оси Д на платформу и через главный вход по оси А на привокзальную площадь.
На путях эвакуации применяются негорючие отделочные материалы: стены покрыты декоративной штукатуркой, полы из керамогранита. В качестве теплоизоляции применены негорючие материалы, выполненные из базальтового волокна.
В помещении щитовой и в вентиляционных - двери металлические, про -тивопожарные.
Несущие металлические конструкции, а также металлические площадки и балки лестниц оштукатуриваются цементно-песчаным раствором толщиной 20мм.
Характеристика класса общественного здания приведена в табл. 1.4.
Таблица 1.4 – Характеристика класса общественного здания
| Класс здания | Степень долговечности | Степень огнестойкости | Класс конструктивной пожарной опасности |
| II | II | II | С0 |
Предел огнестойкости строительных конструкций устанавливается по времени (в минутах) наступления одного или последовательно нескольких, нормируемых для данной конструкции, признаков предельных состояний:
-
Потери несущей способности (R);
-
Потери целостности (Е);
-
Потери теплоизолирующей способности (I).
Данные требования представлены в таблице 1.5, 1.6.
| Степень огнестойкости здания | Предел огнестойкости строительных конструкций, не менее, мин | ||||
| Несущие элементы здания | Наружные ненесущие стены | Перекрытия междуэтажные | Лестничные клетки | ||
| (в том числе чердачные) | Внутренние стены | Марши и площадки | |||
| II | R 90 | Е 15 | RЕI 45 | RЕI 90 | R 60 |
Таблица 1.5 – Противопожарные требования
| Класс конструктивной пожарной опасности здания | Класс пожарной опасности строительных конструкций, не менее | ||||
| Несущие стержневые элементы (колонны, ригели, фермы и др.) | Стены наружные | Стены, перегородки, перекрытия | Стены лестничных клеток | Марши, площадки лестниц | |
| C0 | К0 | К0 | К0 | К0 | К0 |
| Класс функциональной пожарной опасности: Ф 3.1 | |||||
Таблица 1.6 – Противопожарные требования
| Наименование требования | Принятые характеристики | Источник |
| 1. Категория здания по функциональной пожарной опасности | Ф 3.1 | [6] |
| 2. Требуемая степень огнестойкости, допустимая высота здания | II 50 м | [6] |
| 3. Необходимое количество эвакуационных выходов. | 2 | [6] |
| 4. Предельная ширина путей эвакуации, дверей, лестниц, уклоны лестниц. | 1,2 м. 0.9 м. Уклоны 1:2 | [6] |
Пути эвакуации запроектированы в соответствии с требованиями [6], [11] и [13]. В соответствии с требованием п.5.15 «Приложения к техническому свидетельству Госстроя России № ТС-07-0230-2000» от 31.03.00 для обеспечения пожарной безопасности несущих конструкций, исключения опасности распространения огня применять негорючие теплоизоляционные материалы в местах установки оконных и дверных блоков, электрических розеток и выключателей.
