1.1 Эскизное проектирование
1.1.1 Технико-экономическая характеристика района
строительства
Город Хабаровск – экономический и культурный центр не только Хабаровского края, но и всего Дальнего Востока. Географическое положение способствовало превращению города в важнейший транспортный узел. По транссибирской железнодорожной магистрали связан с Москвой и Владивостоком, а линия Комсомольск-на-Амуре – Советская Гавань даёт ему выход к Тихому океану. В Хабаровске имеется свыше ста промышленных предприятий, он является центром дальневосточного машиностроения. Город снабжает край энергетическим оборудованием, дизелями, станками-автоматами и целыми автоматическими линиями, кабельной продукцией. Развита нефтеперерабатывающая, деревообрабатывающая промышленность.
В городе имеются две крупные и несколько небольших железнодорожных станций со своим ремонтно-эксплуатационным хозяйством, аэропорт, большой автопарк. Речной порт – самый значительный на Амуре. Транспортные связи благоприятствуют тому, что промышленность города базируется почти полностью на дальнепривозном сырье.
Электроснабжение Хабаровска осуществляется от местных электростанций, работающих на Райчихинском буром угле. Хабаровский край занимает первое место в экономическом районе по выпуску извести, кирпича, сборного железобетона и т.д., второе место после Приморья по производству электроэнергии и цемента.
Непосредственно в Хабаровске имеются крупные промышленные предприятия: заводы «Дальдизель», «Дальэнергомаш», «Амуркабель» и др., а также деревообрабатывающий, нефтеперерабатывающий, асфальтобетонный, завод железобетонных конструкций, завод «Базалит-ДВ» по производству теплоизоляционных материалов.
Хабаровский край обладает большими и разнообразными природными ресурсами, по многим из них занимает важное место на Дальнем Востоке и даже в стране. Край богат каменным и бурым углем, оловянными рудами, золотом, ртутью, железной рудой, торфом. Всего Государственным балансом учтено 140 месторождений сырья для изготовления строительных материалов, из них находятся в эксплуатации около 30 месторождений.
Инвестиционный потенциал строительной базы экономки Хабаровска включает в себя: минерально-сырьевую базу - запасы сырья для производства основных видов строительных материалов, базу строительной индустрии - возможности заводов, производящих строительные материалы и конструкции, базу строительства - возможности организаций, осуществляющих строительство различных объектов транспорта, энергетики, промышленности, социально-бытовой и культурной сферы.
В Хабаровске действуют строительные организации, имеющие большой потенциал и опыт строительства в условиях Дальнего Востока. Строительная индустрия представлена предприятиями, производящими металлоконструкции, сборный железобетон, кирпич, отопительное оборудование, теплоизоляционные и кровельные материалы.
-
Климатические условия района строительства
Климатические характеристики района строительства, используемые для технических расчетов, приведены в таблице 1.1.
Таблица 1.1 – Природно-климатические условия района строительства
| Наименование характеристики | Характеристика | Источник | |
| 1. Место строительства | Хабаровск | По заданию | |
| 2. Климатический район и подрайон строительства | I В | [3, рисунок1] | |
| 3. Зона влажности района строительства. | Нормальная | [6, приложение 1] | |
| Продолжение таблицы 1.1 | |||
| Наименование характеристики | Характеристика | Источник | |
| 4. Нормативная глубина промерзания грунта под оголенной поверхностью, в м. | 2,68 | [4] | |
| 5. Расчетная зимняя температура наружного воздуха: средняя температура наиболее холодной пятидневки обеспеченностью 0,92, °С | -31 | [3, таблица 1] | |
| 6. Повторяемость ветра, %, средняя скорость ветра, м/с, | С 2/3,3 CВ 7/5,7 В 6/4,2 ЮВ 2/2,7 Ю 2/3,5 ЮЗ 74/5,9 З 6/4,1 СЗ 1/2,2 | [7, прило- жение 4] | |
| 7. Наличие вечномерзлого грунта | Нет | [7, приложение 1] | |
| 8. Вес снегового покрова, кПа (кг/м2) | 1,2 (120) | [11, таблица 4] | |
| 9. Средняя температура наружного воздуха, °С, Упругость водяных паров наружного воздуха, гПа (ен), по месяцам | Январь | -22,3/0,9 | [3, таблица 3, таблица 5а] |
| Февраль | -17,2/1,2 | ||
| Март | -8,5/2,4 | ||
| Апрель | +3,1/4,7 | ||
| Май | +11,1/8,1 | ||
| Июнь | +17,4/14,4 | ||
| Июль | +21,1/19,6 | ||
| Август | +20,0/18,6 | ||
| Сентябрь | +13,9/11,9 | ||
| Октябрь | +4,7/5,7 | ||
| Ноябрь | -8,1/2,5 | ||
| Декабрь | -18,5/1,2 | ||
в январе по направлению румбовОкончание таблицы 1.1
| Наименование характеристики | Характеристика | Источник |
| 10. Сейсмичность района, баллы | 6 | [12] |
| 11. Продолжительность периода со среднесуточными температурами воздуха ниже 0 0С, в сутках | 162 | [3, таблица 1] |
| 12. Продолжительность периода со среднесуточной температурой воздуха tн ниже или равной 8˚С, в сутках | 211 | [3, таблица 1] |
| 13. Средняя температура периода со среднесуточной температурой воздуха tн ниже или равной 8˚С, ˚С. | -9,3 | [3, таблица 1] |
1.1.3 Функциональная схема здания
Функциональные схемы здания представлены на рисунках1.1-1.5
Рисунок 1.1 – Функциональная схема 0-го этажа
Рисунок 1.2 – Функциональная схема 1-го этажа

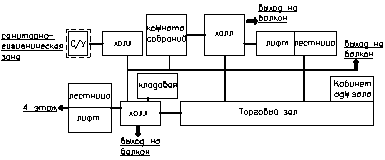

Рисунок 1.3 - Функциональная схема 2-го этажа
Рисунок 1.4 - Функциональная схема 3-го этажа
Рисунок 1.5 - Функциональная схема 4-го этажа
1.1.4 Требования, предъявляемые к зданию
Каждое здание должно удовлетворять целому ряду требований. К ним относятся: функциональная целесообразность, прочность, устойчивость, пожарная безопасность, долговечность, красота композиции и экономичность строительства. Удовлетворение указанных требований определяет целесообразность наиболее рациональных объемно-планировочных, конструктивных и архитектурно-композиционных решений.
Функциональные требования заключаются в том, чтобы общественное здание наиболее полно удовлетворяло своему назначению.
Технические требования состоят в обеспечении прочности, устойчивости и долговечности здания, в снижении пожарной и взрывоопасности, а также в возможности его возведения индустриальными методами.
Архитектурно-художественные требования заключаются в том, чтобы общественное здание имело привлекательный и выразительный архитектурный облик, удовлетворяющий художественно–эстетическим запросам человека.
Экономическими требованиями обеспечивается обоснованность минимально необходимых финансовых затрат на строительство и эксплуатацию проектируемого здания.
1.1.4.1 Санитарно-гигиенические требования
Санитарно-гигиенические требования, предъявляемые к зданию, приведены в таблице 1.2.
Таблица 1.2 – Санитарно-гигиенические требования
| Наименование требования | Принятая характеристика | Источник | |
| 1. Расчётная температура воздуха внутри помещения и скорость движения воздуха для основных помещений в холодный период: -помещения в которых люди заняты умственным трудом; -помещения с массовым пребыванием людей, в которых люди находятся преимущественно сидя без уличной одежды; -помещения с массовым пребыванием людей, в которых люди находятся преимущественно в положении стоя без уличной одежды; -помещения, в которых люди находятся в полураздетом виде (раздевалки); -помещения, с временным пребыванием людей; -ванные, душевые; Для основных помещений в теплый период: -помещения с постоянным пребыванием людей; | Температура, °С | Скорость дв. воздуха, м/с | 13, табл.3] |
| 18 19 16 20 14 18 18 | 0,3 0,3 0,3 0,2 Не нормируется 0,2 0,25 | ||
| 2. Влажностный режим помещений | нормальный, влажность внутреннего воздуха до 60% | 13, табл. 4.3 | |
| 3. Ориентация основных помещений по сторонам света |
| По заданию | |
Окончание табл. 1.2
| Наименование требования | Принятая характеристика | Источник | |||
| 4. Требования к естественной освещённости помещений | см. табл. 1.3 и 1.4 | 8 | |||
| 5. Санитарно-технические устройства | автономное отопление, приточно-вытяжная система вентиляции и кондиционирования; хозяйственно-питьевое, противопожарное, холодное водоснабжение, канализация и водостоки, электрооборудование, электроосвещение, устройство городской телефонной связи, пожарную и охранную сигнализацию | 19, п. 4.16, 4.17, 4.18 | |||
| 6. Уровень звукового давления | 125 Гц | 500Гц | 2000Гц | [9, табл.1] | |
| 70 | 58 | 52 | |||
| 7. Индекс звукоизоляции: Перекрытия между рабочими комнатами, кабинетами Стены и перегородки между рабочими комнатами Стены и перегородки, отделяющие рабочие комнаты от помещений общего пользования (лестничные клетки, коридоры) | RW=45 дБ RW =45 дБ RW =48 дБ | [9, табл.2] | |||
Таблица 1.3 - Коэффициент светового климата
| Световые проемы | Ориентация световых проемов по сторонам горизонта | Коэффициент светового климата для 1 группы административных районов, m |
| В наружных стенах зданий | С, СВ, СЗ, З, В ЮВ, ЮЗ,Ю | 1 1 |
Таблица 1.4 – Параметры освещения
| #G0Характеристика зрительной работы | Наименьший или эквивалентный размер объекта различения, мм | Разряд зрительной работы | Под-разряд зрительной работы | Относительная продолжительность зрительной работы при направлении зрения на рабочую поверхность, % | Искусственное освещение | Естественное освещение | ||||
| освещенность на рабочей поверхности от системы общего освещения, лк | цилиндрическая освещенность, | Показатель дискомфорта, М | коэффициент пульсации освещенности, | КЕО, при | ||||||
| верхнем или боковом | боковом | |||||||||
| #G0высокой точности | От 0,30 до 0,50 | Б | 1 | Не менее 70 | 300 | 100* | 40 15** | 15 | 3,0 | 1,0 |
%
%,Окончание таблицы 1.4
| #G0Характеристика зрительной работы | Наименьший или эквивалентный размер объекта различения, мм | Разряд зрительной работы | Под-разряд зрительной работы | Относительная продолжительность зрительной работы при направлении зрения на рабочую поверхность, % | Искусственное освещение | Естественное освещение | ||||
| освещенность на рабочей поверхности от системы общего освещения, лк | цилиндрическая освещенность, | Показатель дискомфорта, М | коэффициент пульсации освещенности, | КЕО, при | ||||||
| верхнем или боковом | боковом | |||||||||
| обзор окружающего пространства при очень кратковременном эпизодическом различении объектов: при нормальной освещенности помещений светом | - | Д | - | Независимо от продолжительности зрительной работы | 200 | 75 | 90 | Не регламентируется | 2,5 | 0,7 |
1.1.4.2 Противопожарные требования
