При сопряжении перегородок со стенами или между собой швы тщательно проконопачиваются и заделывают раствором. Зазор между потолком и перегородкой 10-15 мм законопачивают просмоленной паклей с обеих сторон, заделывают раствором на глубину 20-30 мм для обеспечения звукоизоляции от воздушного и материально переносимого шума.

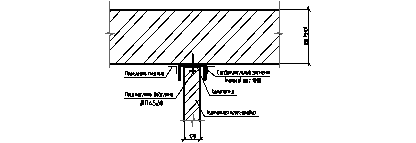

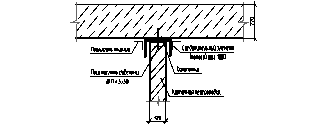

Рисунок 1.13 – Крепление перегородки к ж/б перекрытию

Рисунок 1.14 – Крепление перегородки к стене

Узлы перегородок из ГВЛ приведены на рисунках 1.15, 1.16.

Рисунок 1.15 - Стык перегородок

Рисунок 1.16 - Вертикальное сечение

Также может быть предусмотрено использование торговых перегородок. Основным элементом для создания торгового оборудования перегородок является алюминиевый или стальной профиль, на основе которого изготавливается каркас конструкции. Профиль может окрашиваться специальными порошковыми эмалями, что позволяет задавать или поддерживать цветовую гамму интерьера. Материалом для создания полок, стен и прочего служит стекло, толщина которого зависит от планируемой нагрузки. При их производстве применяют влагостойкие и огнеупорные материалы, что делает их не только функциональными и эстетичными, ни и безопасными.

1.2.9. Лестницы

Лестницы устанавливаются сварные по металлическим косоурам (швеллер №16П) с железобетонными ступенями. Для повышения предела огнестойкости стальных конструкций применена огнезащитная вспучивающаяся краска на органической основе (ВД-АК-121).

Узлы показаны на рисунке 1.13.

Рисунок 1.17 – Лестница

1.2.10. Крыша

Крыши, предназначены для защиты зданий от атмосферных воздействий (дождь, снег, ветер, солнце), имеют несущую и ограждающие части. Ограждающая часть должна быть водонепроницаемой, стойкой против атмосферных и химических воздействий.

План кровли представлен на рисунке 1.18.

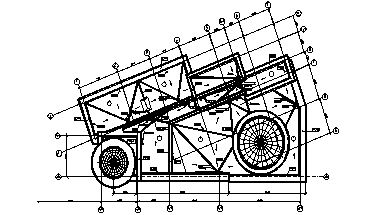

Рисунок 1.18 – План кровли

1.2.10.1. Кровля и система водоотвода

В проектируемом здании кровля плоская рулонная с внутренним водосливом. Уклон кровли небольшой 2,5^%. Внутренний организованный водосток состоит из водоприемной воронки, стояка, отводной трубы и выпуска. При внутреннем водоотводе трубы располагаются внутри здания, обычно в отдалении от наружных стен. Кровельное покрытие имеет уклоны к водоприемным воронкам. Водоприемные воронки располагают равномерно по площади кровли на пониженных участках на расстоянии не менее 500 мм от парапетов и других выступающих частей зданий.

Фрагменты кровли представлены на рисунках 1.19 и 1.20.

Рисунок 1.19 – Фрагмент кровли

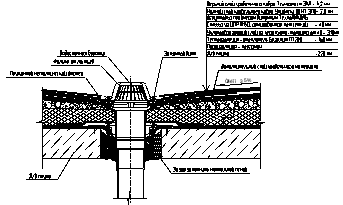

Рисунок 1.20 – Фрагмент кровли с водосливом

1.2.11. Отделка интерьеров помещений

Отделка стен и перегородок: административные, рабочие кабинеты и служебные помещения, оклеить обоями по высококачественной штукатурке; вестибюльные зоны, коридоры, холлы, кладовые для уборочного инвентаря, торговый зал, окрасить акриловыми составами по высококачественной штукатурке; стены санузлов, облицевать глазурованной плиткой; в технических помещениях водоэмульсионная окраска по улучшенной штукатурке.

Отделка полов: административные, рабочие кабинеты и служебные помещения покрыть линолеумом; полы санузлов, комнат для уборочного инвентаря, холлов, коридоров, вестибюлей, торговый зал отделать керамогранитом; в технических помещениях полы бетонные на мраморной крошке.

Отделка потолков: санитарно-гигиенические помещения окрасить водоэмульсионными составами по ГВЛ; в административных, рабочих кабинетах, коридорах, холлах, вестибюлях, торговом зале, комнате приема пищи применить подвесные системы "Амстронг", "Люксалон" и их комбинирование с ГВЛ; в технических помещениях потолки отшпаклевать и окрасить водоэмульсионными составами.

1.2.13 Описание инженерных сетей

В данном подразделе приводится описание инженерных сетей здания, детально подраздел не разрабатывался.

Водопровод

Водоснабжение данного торгового центра осуществляется от существующих сетей, при этом обеспечиваются хозяйственно-питьевые нужды здания, а так же полив зеленых дворовых насаждений. Водопровод монтируется из стальных водогазопроводных труб по ГОСТ 3262-75. Магистральный трубопровод прокладывается в подпольных каналах первого этажа, зашивается и теплоизолируется.

Канализация

Внутренняя канализационная сеть комплекса выше и ниже отметки 0.000, выпуски монтируется из труб пластмассовых по ГОСТ 22689.1-89. Монтаж оборудования и трубопроводов проектируется россыпью из узлов и деталей.

Отопление

Расчетная наружная температура наиболее холодной пятидневки для города Хабаровска составляет -31⁰С.

Теплоснабжение проектируемого здания от центральных теплосетей.

Для регулирования теплоотдачи на подводках к нагревательным приборам предусмотрены автоматические терморегуляторы повышенного сопротивления. Удаление воздуха из системы через краны Маевского, встроенные в нагревательные приборы.

Сети связи и сигнализации

В здании предусматривается устройство внутренних сетей телефонизации, радиотрансляции, телевидения и охранной и пожарной сигнализации.

Распределительные сети выполняют открыто.

Абонентские отводы прокладываются скрыто под плинтусом к месту установки абонентских устройств. Телефонные розетки и радиорозетки устанавливаются над плинтусом.

Сети охранной и пожарной сигнализации по зданию прокладывается открыто.

По периметру здания и у всех наружных входов и въездов предусматривается установка камер системы видеонаблюдения с выводом видеосигнала на монитор в главном холле.

Электроснабжение

Электроснабжение осуществляется от внешней питающей сети. В качестве вводно-распределительного устройства принят шкаф ВРУ, установленный в электрощитовой на первом этаже.

Предусматривается предусмотрены рабочее, аварийное, эвакуационное, дежурное и ремонтное освещение.

-рабочее освещение предусматривается во всех помещениях;

-эвакуационное - в коридоре, холле, торговом зале, лестничных клетках, приемных, зале для совещаний, буфете;

-аварийное – в электрощитовой;

-ремонтное – в помещении электрощитовой и венткамерах.

Энергосберегающие мероприятия

Для регулирования теплового потока установлены автоматические терморегуляторы радиаторов, в узлах теплового ввода предусмотрен двухконтурный регулятор с клапанами для системы отопления и горячего водоснабжения.

Вентиляция

Вентиляция проектируемого здания приточно-вытяжная, с естественным побуждением движения воздуха, через железобетонные вентиляционные блоки и кирпичные шахты, выходящие на кровлю.

1.2.14 Генеральный план

Генеральный план выполнен в соответствии с требованиями экологических, санитарно-гигиенических, противопожарных и других норм строительного проектирования.

Технико-экономические показатели генплана:

площадь участка – 2,25га;

площадь застройки –2240,7 м²;

площадь покрытия – 8860,4 м²;

площадь озеленения –11398,9 м².

Показатели, по которым ведется оценка объемно-планировочного решения здания, приведены в таблице 1.15.

Таблица 1.15 – Технико-экономические показатели объемно-планировочного решения здания
