3 Организационно-технологический раздел

3.1 Характеристика объекта и района строительства

Реконструкция здания, расположенного в центральной части города Южно-Сахалинска, предусматривается с целью перепрофилирования административного здания в жилое. Здание панельное, в данный момент эксплуатируется, как административное.

Целью проекта производства работ является обеспечение правильной последовательности и сроков выполнения строительно-монтажных работ. Необходимо рационально увязать сроки выполнения отдельных видов работ, учитывая состав и количество основных ресурсов, в первую очередь рабочих бригад и ведущих механизмов. Также производится проектирование строительного генерального плана с подбором монтажного крана, размещением временных зданий и сооружений, сети временного водо- и электроснабжения.

Характеристики здания:

Место строительства – г. Южно-Сахалинск

Вид здания – панельное

Число этажей – 5.

Время начала работ –20.03.2017г.

Снабжение водой и электроэнергией – от существующих сетей.

Срок строительства – по СНиП 1.04.03 – 85*.

Вид кровли – стропильная.

Вид полов – линолеум.

Вид разрабатываемой циклограммы – столярные и отделочные работы.

Расстояние до строящегося объекта – 30 м.

При разработке календарного плана одним из главных критериев являлось соответствие срока строительства нормативному сроку, установленному по СНиП и равному 149.5 дней.

3.2 Разработка календарного плана

Календарный план основной документ, по которому ведется оперативное планирование, составляются годовые, квартальные, месячные, суточные планы работ. При разработке должны соблюдаться правила:

- продолжительность строительства не должна превышать нормативную;

- должны быть учтены все виды работ, начиная от освоения площадки и заканчивая сдачей объекта;

- специальные работы включаются без подсчета объемов работ, указывается только срок их начала и окончания, увязанный с выполнением общестроительных работ и общим сроком окончания строительства;

- в календарный план закладывается выполнение работ поточным методом;

- совмещение по времени отделочных работ не должно нарушать технологии строительства и условий безопасного ведения работ.

Экономические показатели площади застройки здания

Таблица 1

41200

Рисунок 1 - Схема к определению размеров здания

Определение нормативной продолжительности строительства.

При проектировании производства работ проектный срок строительства не должен превышать нормативного срока, определенного по СНиП 1.04.03-85*. Факторы, влияющие на нормативную продолжительность жилых домов:

1) этажность.

2) тип конструкций несущих стен.

3) общая расчетная площадь.

4) район строительства.

Нормативная продолжительность строительства посчитана методом интерполяции (СНиП 1.04.03-85*), показана в таблице 2.

Проектный срок строительства не должен превышать нормативного срока, определенного по СНиП 1.04.03-85^*[1] «нормы продолжительности строительства и заделов в строительстве предприятий. Зданий сооружений»

- этажность – 5 этажей;

- тип конструкции несущих стен - блоки;

- общая расчетная площадь – F_общ = 1666 м²;

- район строительства - Южно-Сахалинск, К_р=1,1- районный коэффициент.

,

F_подв = (166.6х2)= 333.2м²

Так как F_расч > F_max, указанной в СНиП, то принимаем метод интерполяции:

F_общ =1500 м², Т_н = 6,0 мес.

F_общ=2500 м², Т_н = 6,5 мес.

.

Нормативная продолжительность строительства

Таблица 2

Срок строительства рассчитан из условия работы в 2 смены и по 22 дня (в среднем) в месяц (ручные работ выполняются в одну смену. Таким образом, продолжительность строительства 149,5дней.

Работы начинаются с 20.03.2016г.

Выбор монтажного крана

Требуемая грузоподъёмность крана

Q_к = m_э + m_гр,

где Q_к – требуемая грузоподъемность; m_э –бадья с бетоном массой 4 т [ 23 ]; m_гр – масса грузозахватных устройств, т.

Q_к = 4,0 + 0,35 = 4,35 т

Высота подъёма грузового крюка над уровнем стоянки крана

Н_к = h_о + h_з+ h_э + h_ст,

где h_о – превышение низа монтируемого элемента над уровнем стоянки башенного крана, м; h_з – запас по высоте, требующийся по условиям безопасности монтажа для заводки конструкций к месту установки или переноса через ранее смонтированные конструкции (0,3…0,6 м), м; h_э – высота (или толщина) элемента в монтажном положении, м; h_ст – высота строповки в рабочем положении от верха монтируемого элемента до крюка крана, м.

Н_к = 21,6+0.6+1,3+3=26.5 м.

Вылет стрелы крана (крюка крана)

Z_к = a  2 + b + c,

где a – ширина подкранового пути, м; b – расстояние от оси головки подкранового рельса до ближайшей выступающей части здания, м; c – расстояние от центра тяжести монтируемого элемента до выступающей части здания со стороны крана, м.

Z_к = 7,5/2+6,35+20=30,1м. Окончательно принимаем кран LW 250-5 3 А.2, максимальная грузоподъёмность 10 т, вылет стрелы 45 м.

Возведение надземной части здания в осях 1-5 осуществляется башенным краном КС – 503 А.2 с максимальной высотой подъема 53 м и вылетом 30,5 м.

Технические характеристики башенного крана KOMATSU LW 250-5

Грузоподъемность главного подъёма, max: 26 тонн

Грузоподъемность вспомогательного подъёма, max: 3 тонны

Грузоподъемность на максимальном вылете: 0,75 тонн

Зона работы: 360 градусов

Размеры опорного контура: 2.2 – 6.6 м

Масса крана: 28.7 тонн

Скорость движения: 50 км/час

Габариты крана 9940мм * 2620мм * 3520мм

Длина основной стрелы 32м.

Длина вспомогательного гуська 12,6м

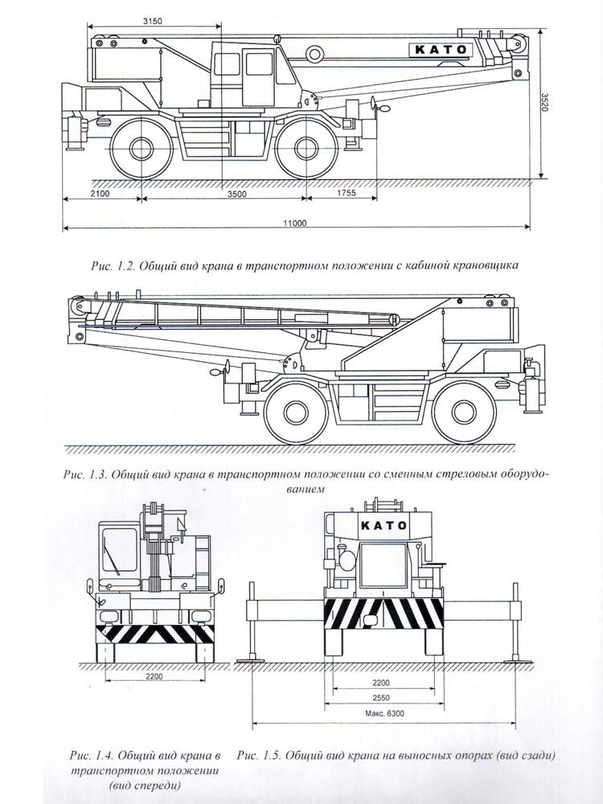

Рисунок 2 – Общий вид крана

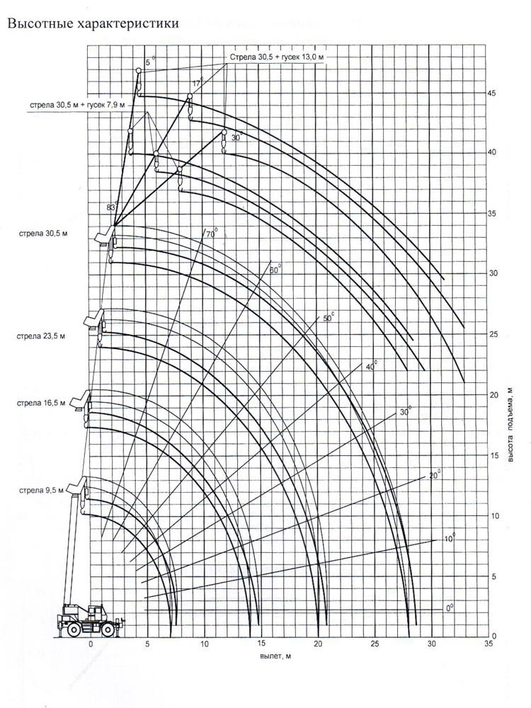

Рисунок 3 – Высотные характеристики крана

Калькуляция трудовых затрат по ЕниР

Калькуляцию составляем на основании ведомости объёмов работ, и сводим в таблицу:

Таблица 3

Наименование процесса и операций		Объем работ		Обоснование (ЕниР)	Норма времени		Затраты труда и аш. времени		Состав звена (профессия, разряд, количество)
		ед. изм.	Кол-во		чел-ч	маш-ч	чел-дн	маш-дн
Подготовительный период	Установка временного ограждения стройплощадки. Устройство временных объектов строительного хозяйства	%	3	§Е4-1-46 табл.1,3,г	6,4		28,44		Плотник 4 р. – 1; 2 р. – 1
	Устройство временных дорог и проездов	%	2	§Е4-1-45 табл.1,1	6,4		74,24		Плотник 4 р. – 1; 2 р. – 1
Демонтаж	Демонтаж существующих внутренних дверей. Демонтаж отделки стен, полов и потолков	1 м	200,2	§Е4-1-34 табл. 3; 2, а	0,4		5,02		Плотник 4 р. – 1; 2 р. – 1
Строительные работы	Устройство новых железобетонных стен Закладка проемов в существующих стенах и перегородках, также кладка новых перегородок	100м3	2756,5	§Е4-1-34 табл. 5; 3, а	0,28		606,4		Плотник 4 р. – 1; 2 р. – 1
	Пробивка проемов в поперечных внутренних стенах, и усиление стен	50 шт	2756,5	§Е4-1-34 табл. 5; 3, а	0,28		606,4		Плотник 4 р. – 1; 2 р. – 1
	Усиление поперечных внутренних стен,усиление армированной штукатуркой	1т	2756,5	§Е4-1-34 табл. 5; 3, а	0,28		606,4		Плотник 4 р. – 1; 2 р. – 1
	Ремонт повреждений и лечение трещин	100м2	2756,5	§Е4-1-34 табл. 5; 3, а	0,28		606,4		Плотник 4 р. – 1; 2 р. – 1
	Заполнение оконных и дверных проемов, остекление	м3	330,78	§Е4-1-49 табл.2;15	0,57		188,54		Плотник 4 р. – 1; 2 р. – 1
	Устройство подстилающих бетонных слоев		30,27	§Е4-1-49 табл.2;4	1,5		45,41		Бетонщик 4 р. – 1; 2 р. – 1
			10,32	§Е4-1-49 табл.2;5	1,1		11,35		Бетонщик 4 р. – 1; 2 р. – 1
	Устройство полов из линолеума	м3	221	11-01-036-02	0,57		113,84		Облицовщик синтетическими материалами 4р-1, 3р-1
	Устройство кровли из металлочерепицы по готовым прогонам: простая кровля (ремонтируемая часть)	100 м2	10,838	12-01-002-1	40,26	1,18	1,60		Плотник 4 р. – 1; 2 р. – 1
	Подготовка объекта к сдаче	%	0,5		31,77		3,08
	Подготовительный период	%	5		317,74		30,78
	прочие работы	%	20		1270,96		123,13

Технико-экономические показатели календарного плана.
