ВВЕДЕНИЕ

Железнодорожный транспорт Российской Федерации представляет собой крупнейшую транспортную систему мира. Российские железные дороги занимают первое место в мире по протяженности электрифицированных магистралей (более 40 тыс. км), второе место по эксплуатационной длине (более 85 тыс. км), третье по объемам перевозок грузов и четвертое по перевозке пассажиров. Внутри страны железные дороги являются основой транспортного комплекса России, выполняя около 40% пассажирооборота и более 80% грузооборота всех видов транспорта общего пользования, за исключением трубопроводного.

В настоящее время представить себе Россию без железных дорог просто немыслимо. Географические, исторические, экономические условия сложились так, что железная дорога стала своего рода символом России.

Главной и долговременной несущей конструкцией железнодорожного пути на протяжении всего срока ее эксплуатации является земляное полотно. Под действием неблагоприятных природно-климатических, гидрологических, техногенных и других факторов в грунтах тела земляного полотна, со временем, происходят дестабилизирующие процессы, которые вызывают остаточные деформации основной площадки и откосов земляного полотна.

Для подготовки земляного полотна к повышению осевых нагрузок и скорости движения поездов необходимо ликвидировать пучины, усилить основную площадку, привести ширину земляного полотна в соответствие с современными требованиями, ликвидировать существующие деформации земляного полотна, осушить тело насыпи и прилегающие территории.

Намечая мероприятия по ликвидации деформаций, необходимо выявить причины, вызвавшие их возникновение и развитие.

Цель работы – разработка проектной документации по усилению земляного полотна на разъезде Сосновый ДВЖД, от ПК22265 до ПК22315.

В данной работе рассмотрены и проанализированы основные причины возникновения деформаций земляного полотна, расположенного в районах вечной мерзлоты. Предложен методический подход для принятия правильных решений по обеспечению стабильности земляного полотна с учетом топографии местности. Разработаны мероприятия по ликвидации деформаций и осушению прилегающей территории.

1. ХАРАКТЕРИСТИКИ РАЙОНА СТРОИТЕЛЬСТВА

1. Общие сведения о проектируемом участке

Исследуемый участок расположен на разъезде Сосновый, на перегоне Ларба – Лумбир, на ПК 22265 – ПК 22315 Дальневосточной железной дороги на участке Хани – Тында. Местонахождение объекта см. на рис. 1.

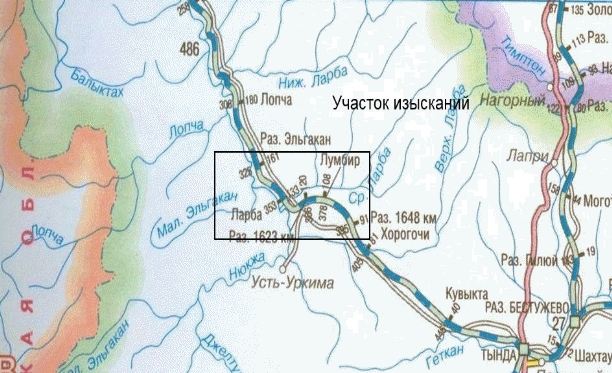

Рисунок 1.1 – Район участка работ

Тындинский район приравнен к районам Крайнего Севера. Тындинский район – одно из самых крупных муниципальных образований Амурской области, является её форпостом на северных рубежах, занимает пограничное положение с Республикой Саха (Якутия) и Забайкальским краем.

Тындинский район расположен в северо-западной части Амурской области. На западе граничит с Забайкальским краем, на севере и северо-западе – с Якутией, на востоке – с Зейским, на юго-востоке – с Магдагачинским, на юге – со Сковородинским районами области. Площадь территории – 83,3 тыс. км². Тындинский район давно называют северной жемчужиной Амурской области. Район богат природными ресурсами. На протяжении 142 лет здесь добывается золото, ведётся освоение месторождений титаномагнетитовых руд, заготовка леса. В районе находятся огромные запасы апатитов, анортозитов, мраморов, каменного угля и других полезных ископаемых.

Посёлок Ларба расположен в 121 км к западу от районного центра города Тында. Посёлок стоит на правом берегу реки Нюкжа, в окрестностях посёлка в Нюкжу впадает река Средняя Ларба. Численность населения посёлка Ларба приведена в табл. 1.1.

Таблица 1.1 – Численность населения

1. Природно-климатические условия

Климат района резко континентальный, с муссонными чертами. Лето короткое, но тёплое, зима морозная и сухая.

Климат района характеризуется низкими зимними температурами воздуха. Отопительный сезон длится 254 дня. Это требует дополнительные затраты на одежду, обогрев жилья и рабочих помещений.

Туманы затрудняют движение и воздушные полеты. В среднем количество дней с туманами в районе колеблется от 31 до 38 дней (максимум – 64 дня). Чаще всего туманы бывают летом. Средняя продолжительность туманов –6 часов, хотя в отдельных случаях они могут продержаться до 10 –13 часов.

Дней с градом в Тындинском районе мало, в среднем 1 – 2 в году, максимально 6 – 8 дней (Усть– Нюкжа).

В июне продолжительность светового дня – 16–16,5 час, солнце поднимается над горизонтом до 56 градусов, и поверхность получает много солнечного тепла.

В декабре день уменьшается до 7–8 часов, высота солнца–10–12 , поэтому зимой тепла намного меньше.

Почти весь год на территории района бывает маловетреная погода.

Скорость ветра возрастает только весной и осенью, когда устанавливается циклоническая деятельность.

Суточные амплитуды температуры воздуха велики в течение всего года и при ясном небе достигают 20. Годовая амплитуда температуры воздуха – 47 –51.Средняя температура воздуха в июле изменяется от 17,1 до 18. Раз в десять лет в июле могут наблюдаться заморозки.

В температурном режиме района преобладают отрицательные температуры. Температура воздуха ниже минус 30 в среднем наблюдается 70 дней в году. Минимальная температура минус 40 наблюдается 8 –10 дней в году.

Даты начала безморозного периода сильно варьируют от года к году, от 21 мая до 3 июля. Заморозки обычно начинаются в конце августа –начале сентября.

Температурные показатели и норма осадков приведены в табл. 1.2.

Таблица 1.2 – Средний максимум и минимум температуры, норма осадков

Наибольшее число дней с осадками приходится на лето: вторая половина июля – первая половина августа. Летние дожди зачастую сопровождаются грозами.

Снежный покров лежит 210 дней. Первый снег обычно появляется в первой декаде сентября или первых числах октября. Устойчивый снежный покров образуется только через неделю или две. С момента образования снежного покрова его высота постепенно увеличивается. Наиболее интенсивный рост происходит в конце октября – начале ноября.

В дальнейшем высота снежного покрова практически не изменяется. Это объясняется незначительным количеством осадков в последующие месяцы, уплотнением снежного покрова и испарением снега с поверхности. Мощность снежного покрова от 17 см. Уменьшение высоты снежного покрова начинается во второй половине марта и уже к концу марта начинается его разрушение.

Иногда снег выпадает даже в мае, но лежит недолго, не более одного-двух дней, а иногда всего несколько часов. В нашем районе хорошо выражены все времена года.

1. Инженерно-геологические изыскания

С поверхности земли до глубины изучения 12,0 метров на подробном продольном профиле (чертеж 3) выделены геолого-литологические слои представленные в виде 8-ми инженерно-геологических элементов (ИГЭ).

ИГЭ № 1 – Почвенно-растительный слой, сезонноталый. Мощность в среднем составляет 0,1 – 0,3 метра. Данный слой не нормируется ввиду малой мощности и неоднородности состава, поэтому основанием земляного полотна служить не может.

ИГЭ № 2 – Балластный слой, сезонноталый. Мощность слоя изменяется от 0,3 – 0,9 м.

ИГЭ № 3 – Насыпной слой, сезонноталый. Мощность слоя изменяется от 2,7 – 6,0 м.

ИГЭ № 4 – Торф, с прослоями и жилами льда, сезонноталый. Мощность слоя изменяется от 0,1 – 1,7 м. Грунт имеет среднюю степень засоленности.

ИГЭ № 5 – Торф, с прослоями и жилами льда, мерзлый. Мощность слоя от ПК22265 до ПК22290 сохранялась 0,2 м, далее она изменялась 0,2 – 1,2 м. Грунт имеет среднюю степень засоленности

ИГЭ № 6 – Лед с включениями ила, прослоями песка, мерзлый. Мощность слоя изменяется от 1,0 – 2,7 м.

ИГЭ № 7 – Песок мелкозернистый, льдистый, мерзлый. Мощность слоя изменяется от 0,5 – 2,7 м. Грунт не засоленный.

ИГЭ № 8 – Песок средней крупности, льдистый, с галкой 20 – 30%, мерзлый. Мощность слоя изменяется от 0,3 – 4,9 м. Грунт не засоленный.

1. Мерзлотно-грунтовые условия

Рассматриваемая территория относится к району со сплошным распространением вечномерзлых пород. По руслам больших рек встречаются сквозные талики, возможно имеющие связь с подмерзлотными водами. Чаще всего такие талики фиксируются наледями.

На больших реках наледи появляются во второй половине февраля и наблюдаются до половины мая, и на мелких реках наблюдаются с начала зимы.

Река Нюкжа (рис. 1.2) относится к горным, сохраняющим на всем протяжении значительную скорость течения, много перекатов, встречаются пороги, в верхнем течении встречаются небольшие водопады. Температура воды в реках не превышает плюс 17°С, что объясняется близким залеганием вечной мерзлоты.

На реках Нюкжа, Н.Ларба наледи появляются во второй половине зимы. Мощность их может достигать до 1,5 –2,0 м.

Рисунок 1.2 – Река Нюкжа

На реке Дулишма наледи появляются в конце января. Мощность их не превышает 1,0 м.

На ручьях, пересекаемых проектируемыми трассами наледи появляются лишь в осенний период. Мощность их не превышает 0,4 –0,5 м.

Мощность сезоннопротаивающего слоя в зависимости от литологии и характера растительного покрова варьирует от 0,5 до 2,5 м. На участках с мощным мохово-растительным слоем и торфяниках глубина протаивания минимальная 0,5 –0,6 м, на сухих участках с маломощным моховым покровом до 0,8 –1,5 м. На крутых склонах сложенных обломочными грунтами, глубина протаивания может достигать 2,0 –5,0 м, причем максимальная глубина протаивания фиксируется на склонах, южной экспозиции.

Температура вечномерзлых грунтов на глубине 10,0 м минус 2,0°С.

В районе широко развиты морозобойные трещины, заполненные сильными и повторножильными льдами, которые встречаются главным образом в торгах и супесях, рeжe в мелких и пылеватых песках. Мощность льда от 0,5 до 2,0 см.

Сплошное распространение вечномерзлых пород, практически являющихся водоупором для поверхностных вод и атмосферных осадков, привело к образованию болот и марей.

На водораздельных пространствах, характеризующихся незначительным уклоном, а также в межгорных впадинах вследствие таяния вечномерзлых глинистых грунтов с поверхности в летний период и при обилии атмосферных осадков могут образоваться переувлажненные, разжиженные грунты. Мощность этих грунтов может достигать 0,5 – 1,0м.

1. Гидрогеологические условия

Подземные воды делятся на надмерзлотные, подмерзлотные и воды сквозных таликов. Надмерзлотные воды существуют сезонно и распространены в рыхлых отложениях горных пород. Основным водоупорным слоем является верхняя граница многолетней мерзлоты, глубина залегания надмерзлотных вод в теплый период года от 0,5 до 3 м. Выходы этих вод можно наблюдать у подножия склонов.

Подмерзлотные воды и воды сквозных таликов распространены на глубине развития экзогенной трещиноватости (50 – 200 м) и по зонам разрывных нарушений глубже 200 – 250 м. Подмерзлотные воды выходят на поверхность в виде родников, в холодное время года – в виде наледей и полыньи.

Сложное геологическое строение, наличие вечной мерзлоты предопределяют сложность и многообразие гидрогеологических условий.

На выбранном участке выделяются надмерзлотные и подмерзлотные воды.
