Согласно «Технологического регламента проведения режимных наблюдений на стационарных постах наблюдений» выполнен расчет критических нагрузок – начальной Rn и предельной Rk по формуле Н.П. Пузыревского, для равномерно распределенной полосовой нагрузки в условиях плоской деформации по каждому выделенному при проведении инженерно-геологических изысканиях слою грунта для наихудших, но возможных условий работы.
Исходные данные взяты из предоставленных Тындинской дистанцией пути материалов изысканий, выполненных ОАО «Дальгипротранс» в 1992 г и откорректированных в 2005 г.
Приняты следующие граничные условия:
-
расчетная нагрузка – перспективная, 27 т/ось или 90 кПа на основную площадку земляного полотна;
-
физико-механические свойства приняты для неконсолидированно-недренированного (естественного) состояния грунтов, т.е талое неводонасыщенное состояние, т.к. строительство велось без сохранения отрицательной температуры грунтов в основании.
Объект наблюдения ПК22265 – ПК22315; расчётный поперечник земляного полотна ПК22267, по которому определены возникающие напряжения σz и критические нагрузки Rn и Rk для каждого слоя.

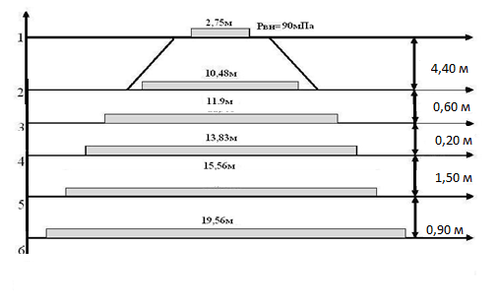

Рисунок 4.10 – Расчетная схема слоев и действия нагрузок
Таблица 4.1 – Физико-механические свойства грнтов
№ слоя | Вид грунта | Мощность слоя, м | ϒ, Удельный вес грунта, кН/м3 | ⱷ, Угол внутреннего трения, гр | С, Удельное сцепление, кПа |
1 | Насыпной слой | 4,40 | 20,5 | 40 | 0 |
2 | Торф с прослоями и жилами льда, сезонноталый | 0,60 | 21,2 | 36 | 8 |
3 | Торф с прослоями и жилами льда, мерзлый | 0,20 | 18,7 | 20 | 11 |
4 | Лед с включениями ила, прослоями песка, мерзлый | 1,50 | 22,3 | 35 | 8 |
5 | Песок мелкозернистый, льдистый, мерзлый | 0,90 | 17,5 | 32 | 0 |
6 | Песок средней крупности, льдистый, с галькой 20-30%, мерзлый |
| 21,5 | 38 | 0 |
Таблица 4.2 – Расчетные напряжения и нагрузки
№ слоя | Ширина действия нагрузки, bi, м | Напряжения, σ, кПа | Начальная критическая нагрузка, Rn, кПа | Предельная критическая нагрузка, Rк, кПа |
1 | 2,75 | 90 | ||
2 | 10,48 | 142,50 | 65,89 | 295,39 |
3 | 11,9 | 108,86 | 112,53 | 335,85 |
4 | 13,83 | 76,93 | 363,57 | 1700,85 |
5 | 15,56 | 59,15 | 112,04 | 425,12 |
6 | 19,56 | 45,20 | 450,75 | 2365,23 |

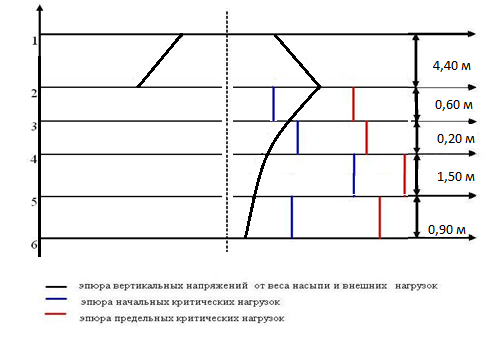

Рисунок 4.11 – Эпюры напряжений и нагрузок
В основании земляного полотна, в т.ч. уже в первом слое грунтов после строительства и в период эксплуатации возникают напряжения, которые превышают начальную критическую нагрузку грунта, что приведит к возникновению и развитию необратимых деформаций (осадки), но возникающие напряжения, даже от перспективной нагрузки, не превысят предельные критические нагрузки грунтов.
Согласно «Технологического регламента проведения режимных наблюдений на стационарных постах наблюдений» при Rn < σ < Rк объект земляного полотна является деформирующимся.
Для определения степени опасности произведен расчет величины
условно-мгновенной деформации Ԑум по наиболее неустойчивому грунту 5 слоя – песка мерзлого льдонасыщенного, имеющий максимальный коэффициент относительной деформации 0,8:
Ԑум = 0,8х0,2 = 0,16 м,
Т.е. при оттаивании песка от действия перспективной нагрузки возможна резкая одномоментная осадка пути до 160 мм, что согласно табл. 4 Инструкции [4] по содержанию земляного полотна Северного широтного хода при установленной скорости движения 60 км/час является особо опасным.
В соответствии с Инструкцией [4] необходимо по особо опасным объектам земляного полотна ограничить скорость движения поездов, и рекомендуется установка стационарного поста наблюдения.
Для подготовки решения начальника Дирекции инфраструктуры об установке стационарного поста наблюдения необходимо выполнить полный комплекс диагностических работ с проверкой расчета по фактическому состоянию грунта., так как расчет произведен на устаревших материалах инженерно-геологических изысканий (2005 г – более 10 лет при норме 3 года).
5 ПРОЕКТ ОРГАНИЗАЦИИ СТРОИТЕЛЬСТВА
5.1 Строительные материалы и конструкции, их доставка к объекту
Действующие пути в районе строительства – автомобильная и железная дороги. Пункт получения материалов – ст. Лумбир.
Для транспортировки других материалов используется железная дорога.
Доставка материалов на объект осуществляется железнодорожным и автомобильным транспортом. Данные о потребности в строительных материалах приведены в сводных ведомостях (табл. 5.1, 5.2).
Отправка железнодорожным транспортом – до ст. Лумбир. Выгрузка материалов, доставленных железнодорожным транспортом на объект, осуществляется в технологические «окна».
Скальный грунт и строительный щебень доставляются к месту работ в думпкарах из карьера «Каменный».
Досыпка балластной призмы производится щебеночным балластом, который доставляется хоппер-дозаторными составами в «окно».
Глинистый грунт для засыпки провалов существующей канавы вдоль насыпи доставляется на участок автосамосвалами из местного резерва, расположенного в пределах полосы отвода.
Промбаза находится в г. Лумбир. Машины и механизмы доставляются на объект автомобильным транспортом, тралами с аппарелями.
Вдоль участка имеется притрассовая автодорога с щебеночным покрытием, которая может использоваться для доставки техники и грунта автосамосвалами.
Для перевозки строительно-дорожных машин используется седельный тягач с прицепным тралом грузоподъемностью 40 тонн, оборудованным въездными аппарелями.
Для перевозки инвентарных строений хозяйственного и бытового назначения используется тягач с прицепным тралом грузоподъемностью до 20 тонн.
Для переброски техники на другую сторону железнодорожного пути предусмотрен временный проезд под мостом (ПК22288+93,31), а также два железнодорожных переезда (ПК22273+92; ПК22313+80).
Заправка техники производится с передвижных автозаправщиков.
Места для складирования материалов располагаются в полосе постоянного отвода железной дороги.
5.2 Материально-технические ресурсы
5.2.1 Строительные материалы и конструкции
Объемы работ и потребность в строительных материалах и конструкциях, необходимых для противодеформационных мероприятий участка дороги, приводится в табл. 5.1. Потребность в материалах для трубы на ПК22272+48,6 и для верхнего строения пути приведены в табл. 5.2, табл. 5.3.
Таблица 5.1 – Ведомость потребности в строительных материалах
ПК | Противодеформацион-ное мероприятие | Срезка, м3 | Досыпка, м3 | Гео-текстиль , м2 | Рас-ния, м | ||||
Дрен. грунт (щебень) | Дрен. грунт (сортирован-ный скальный грунт) | Недрен. грунт (глина) | |||||||
67 | Планировка основной площадки до проектных отметок |
| 18,35 |
|
|
| 300 | ||
Устройство дренажной траншеи, со скальной «обоймой» | 0,72 |
| 8,36 |
| 8,71 | ||||
Нарезка нагорной канавы | 0,49 |
| 0,57 | 1,40 |
| ||||
Итого по ПК67: | 363,00 | 5505,00 | 2679,00 | 420,00 | 2613,00 |
Продолжение таблицы 5.1
ПК | Противодеформацион-ное мероприятие | Срезка, м3 | Досыпка, м3 | Гео-текстиль , м2 | Рас-ния, м | ||||
Дрен. грунт (щебень) | Дрен. грунт (сортирован-ный скальный грунт) | Недрен. грунт (глина) | |||||||
69 | Планировка основной площадки до проектных отметок | 2,33 | 13,33 |
|
|
| 200 | ||
Устройство дренажной траншеи, со скальной «обоймой» | 0,37 |
| 7,38 |
| 8,61 | ||||
Нарезка нагорной канавы | 2,92 |
| 1,00 | 0,61 |
| ||||
Итого по ПК69: | 1124,00 | 2666,00 | 1676,00 | 122,00 | 1722,00 | ||||
71 | Планировка основной площадки до проектных отметок | 1,39 | 14,90 |
|
|
| 200 | ||
Устройство дренажной траншеи, со скальной «обоймой» | 3,00 |
| 8,72 |
| 8,18 | ||||
Нарезка нагорной канавы | 2,77 |
| 1,00 | 1,60 |
| ||||
Итого по ПК71: | 1432,00 | 2980,00 | 1944,00 | 320,00 | 1636,00 | ||||
73 | Планировка основной площадки до проектных отметок | 1,40 | 11,95 |
|
|
| 200 | ||
Устройство дренажной траншеи, со скальной «обоймой» | 3,00 |
| 18,18 |
| 12,89 | ||||
Нарезка нагорной канавы | 7,54 |
| 1,34 |
|
| ||||
Итого по ПК73: | 2388,00 | 2390,00 | 3904,00 | 0,00 | 2578,00 | ||||
75 | Планировка основной площадки до проектных отметок | 0,93 | 9,20 |
|
|
| 200 |
Продолжение таблицы 5.1
ПК | Противодеформацион-ное мероприятие | Срезка, м3 | Досыпка, м3 | Гео-текстиль , м2 | Рас-ния, м | ||||
Дрен. грунт (щебень) | Дрен. грунт (сортирован-ный скальный грунт) | Недрен. грунт (глина) | |||||||
75 | Устройство дренажной траншеи, со скальной «обоймой» | 3,00 |
| 13,03 |
| 11,87 | 200 | ||
Нарезка нагорной канавы | 2,06 |
| 0,66 |
|
| ||||
Итого по ПК75: | 1198,00 | 1840,00 | 2738,00 | 0,00 | 2374,00 | ||||
77 | Планировка основной площадки до проектных отметок | 1,42 | 9,88 |
|
|
| 200 | ||
Устройство дренажной траншеи, со скальной «обоймой» | 3,00 |
| 8,68 |
| 8,89 | ||||
Нарезка нагорной канавы | 2,66 |
| 0,76 |
|
| ||||
Итого по ПК77: | 1416,00 | 1976,00 | 1888,00 | 0,00 | 1778,00 | ||||
79 | Планировка основной площадки до проектных отметок | 1,36 | 14,32 |
|
|
| 200 | ||
Устройство дренажной траншеи, со скальной «обоймой» | 3,00 |
| 11,70 |
| 10,02 | ||||
Нарезка нагорной канавы | 2,29 |
| 0,70 |
|
| ||||
Итого по ПК79: | 1330,00 | 2864,00 | 2480,00 | 0,00 | 2004,00 | ||||
81 | Планировка основной площадки до проектных отметок | 0,48 | 14,45 |
|
|
| 200 | ||
Устройство дренажной траншеи, со скальной «обоймой» | 3,00 |
| 7,20 |
| 7,00 | ||||
Нарезка нагорной канавы | 2,86 |
| 0,78 |
|
|
