Для ВМУЭ-27,5 16/1250 ФКС-1:
Отрицательные значения остаточного коммутационного ресурса выключателя свидетельствуют о полной выработке располагаемого коммутационного ресурса.
Значения, полученные в результате расчёта для ВМУЭ -27,5 16/1250 ФКС-2 и ВМУЭ -27,5 16/1250 ФКС-3 сведены в таблицу 1.3.
Таблица 1.3 – Расчет остаточного ресурса выключателей ФКС-1,2,3
| выключатель | обозначение | I = Iном | I = (0,1-0,3) Iо.ном | I = (0,3-0,6) Iо.ном | I=(0,6-1) Iо.ном | |||
| 1 | 2 | 3 | 4 | 5 | 6 | |||
| ВМУЭ -27,5 16/1250 ФКС-1 | Nфакт | 80 | 64 | 28 | 2 | |||
|
| 300 | 60 | 34 | 14 | ||||
| r | 0,26 | 1,06 | 0,82 | 0,14 | ||||
|
| 2,28 | |||||||
|
| -1,28 | |||||||
| ВМУЭ -27,5 16/1250 ФКС-2 | Nфакт | 92 | 62 | 36 | 1 | |||
|
| 300 | 60 | 34 | 14 | ||||
| r | 0,31 | 1,03 | 1,05 | 0,07 | ||||
|
| 2,45 | |||||||
|
| -1,45 | |||||||
| ВМУЭ -27,5 16/1250 ФКС-3 | Nфакт | 102 | 56 | 32 | 1 | |||
|
| 300 | 60 | 34 | 14 | ||||
| r | 0,34 | 0,93 | 0,94 | 0,07 | ||||
|
| 2,3 | |||||||
|
| -1,3 | |||||||

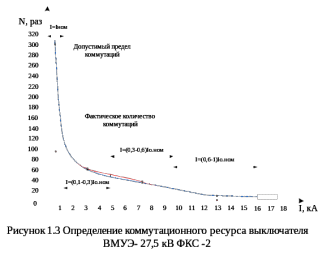

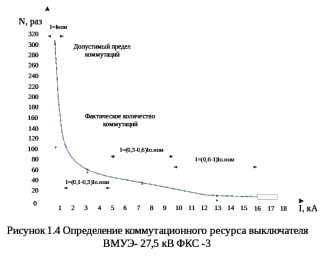

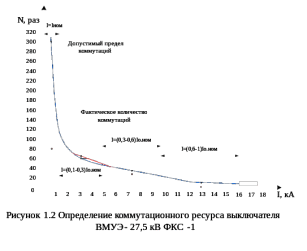

Из таблицы 1.3 видно что у всех трех выключателей отрицательный остаточный ресурс, что говорит о полной выработке ресурса. Далее представлены графические отношения количества фактических коммутаций к допустимому коммутационному ресурсу рисунок 1.2-1.4
2 РАСЧЕТ КОЭФФИЦИЕНТА ЗАГРУЗКИ СИЛОВОГО ТРАНСФОРМАТОРА
На основе ведомости замеров нагрузок в контрольный день 16 декабря 2015 года, приведенной в Приложении (таблица),и контрольный день 17 июня 2015года, приведенных в приложении (таблица). Так как с 2004 года на подстанции работают параллельно оба трансформатора расчет ведется суммарный по обоим трансформаторам.
Пример расчета коэффициента загрузки КЗ силового тягового трансформатора ТДТНЖ - 40000/220 для каждого часа суток в зимний период по формуле
, (2.1)
где
– номинальная мощность тягового трансформатора, МВА (исходные данные);
– полная мощность на вводах 220кВ соответственно, кВА.
Полная мощность на вводах 220 кВ определится по формулам
, (2.2)
где
– активная мощность на вводах 220 кВ соответственно, кВт, приведена в приложение;
– реактивная мощность на вводах 220 кВ соответственно, кВАр, приведена в приложение.
Действительный коэффициент мощности силового трансформатора определим по формуле
, (2.3)
Полную мощность на вводах 220 кВ, для часа ночи, определим по формуле (2.2)
кВА ,
Действительный коэффициент мощности силового трансформатора, для часа ночи, найдем по формуле (2.3)
.
Коэффициент загрузки трансформатора, для часа ночи, определится
%.
Аналогично производим расчеты для каждого часа суток в зимний период, результаты представлены в таблице 2.1
Таблица 2.1 – Суммарный коэффициент загрузки обоих трансформаторов в зимний период
| Время | Ввод 220 кВ | cosφ | | ||
| нагрузка | |||||
| Р, кВт | Q, кВар | S, кВА | |||
| 1 | 2 | 3 | 4 | 8 | 9 |
| 0:00 | - | - | - | - | - |
| 1:00 | 11946 | 14405 | 18714 | 0,638 | 46,8 |
| 2:00 | 9273 | 12920 | 15903 | 0,584 | 39,8 |
| 3:00 | 11402 | 15411 | 19170 | 0,594 | 47,9 |
| 4:00 | 12458 | 15642 | 19997 | 0,622 | 50,0 |
| 5:00 | 13679 | 16616 | 21522 | 0,635 | 53,8 |
| 6:00 | 8828 | 11451 | 14459 | 0,611 | 36,1 |
| 7:00 | 9191 | 13778 | 16562 | 0,554 | 41,4 |
| 8:00 | 11418 | 14058 | 18111 | 0,631 | 45,3 |
| 9:00 | 13233 | 16913 | 21474 | 0,616 | 53,7 |
| 10:00 | 10296 | 14388 | 17692 | 0,582 | 44,2 |
| 11:00 | 11600 | 13778 | 18010 | 0,644 | 45,0 |
, %Окончание таблицы 2.1
| 12:00 | 11600 | 14735 | 18752 | 0,618 | 46,9 |
| 13:00 | 9389 | 12722 | 15811 | 0,594 | 39,5 |
| 14:00 | 6336 | 9851 | 11712 | 0,542 | 29,3 |
| 15:00 | 4026 | 6386 | 7549 | 0,534 | 18,9 |
| 16:00 | 2888 | 5330 | 6061 | 0,475 | 15,2 |
| 17:00 | 8927 | 12722 | 15541 | 0,574 | 38,9 |
| 18:00 | 13415 | 16715 | 21432 | 0,626 | 53,6 |
| 19:00 | 10181 | 14718 | 17896 | 0,568 | 44,7 |
| 20:00 | 12474 | 14372 | 19030 | 0,656 | 47,6 |
| 21:00 | 8415 | 12903 | 15405 | 0,547 | 38,5 |
| 22:00 | 9603 | 12210 | 15534 | 0,617 | 38,8 |
| 23:00 | 9768 | 13745 | 16862 | 0,580 | 42,2 |
| 24:00 | 11864 | 14801 | 18968 | 0,626 | 47,4 |
Максимальное значение нагрузки в зимний период приходится на 5 час, следовательно, максимальный суммарный коэффициент загрузки обоих трансформаторов равен 53,8 %.
