ЗАКЛЮЧЕНИЕ
Целью выпускной квалификационной работы было проектирование двухцепной ВЛ 35 кВ «Карьерная-Новошахтинская».
В ходе проектирования был выбран провод АС 120/24, сечение которого рассчитали по нормативной плотности тока с учётом перспективы развития предприятия. В качестве молниезащитного троса приняли стальной канат марки МЗ-9,2-В-ОЖ-Н-Р, который обладает высокой коррозионной стойкостью и имеет большую прочность на разрыв.
Для изоляции провода от заземлённых частей опоры выбрали полимерные изоляторы: ЛК 70/110-А-2 на промежуточных опорах и ЛК 120/35-А-2 на анкерных опорах. Полимерная изоляция имеет большую механическую прочность, высокую устойчивость к атмосферным загрязнениям, гидрофобность, высокую стойкость к перенапряжениям, высокую вандалоустойчивость и сниженный вес. Выбранная спиральная арматура увеличивает изгибную жёсткость провода в месте закрепления, повышая усталостную прочность и уменьшая износ.
Произвели расстановку опор по профилю трассы, после чего произвели механический расчёт провода с дальнейшим построением монтажных таблиц и графиков. Напряжение в проводе не превышает максимально возможного, следовательно, выбор провода, опорных конструкций и изоляции был произведён верно. Разработаны мероприятия по защите ВЛ от действий окружающей среды: грозозащита и заземление, подвеска гасителей вибрации.
В случае реализации проекта, все выбранные элементы ВЛ будут обеспечивать требуемую надёжность.
СПИСОК ИСПОЛЬЗОВАННЫХ ИСТОЧНИКОВ
1. Правила устройства электроустановок (ПУЭ) [Текст]: утв. приказом Минэнерго России от 08.07.2002 № 204: ввод. в действие с 01.01.2003 - 7-е издания., перераб. и доп. - М.: Энергоиздат, 2003. ‒ 980 с.
2. Файбисович, Д. Л. Справочник по проектированию электрических сетей [Текст] / Д.Л. Файбисович, И.Г. Карапетян, И.М. Шапиро. – 4-е изд., перераб. и доп. - М.: ЭНАС, 2012. - 376 с.
3. ГОСТ‒839‒80 Провода неизолированные для воздушных линий электропередачи. Технические условия [Текст]: межгосударственный стандарт– Введ. 23.06.80. - Взамен ГОСТ 839–74 ‒ М.: Изд-во стандартов. ‒ 13 с.
4. СТО 71915393-ТУ 062-2008 Канаты стальные (грозотрос) для защиты воздушных линий электропередач от прямых ударов молнии [Текст]. – введ. 18.03.2010. – М. : Изд-во стандартов, 2010. – 27 с.
5. Грозозащитный трос МЗ [Электронный ресурс] / ООО «Энергосервис». - Режим доступа: http://www.energoservise.com.
6. Справочник по проектированию электрических сетей и электрооборудования [Текст] / Под ред. Ю.Г. Барыбина и др. - М.: Энергоатомиздат, 1991. -464 с.: ил. – (Электроустановки промышленных предприятий/ Под общ. ред. Ю.Н. Тищенко и др.).
7. ГОСТ Р 55189-2012. Изоляторы линейные подвесные стержневые полимерные. Общие технические условия [Текст]– Введ. 26.11.2012 ‒ М.: Стандартинформ ‒ 40 с.
8. Изоляторы линейные. Энергия +21[Электронный ресурс]. - Режим доступа: http://energy-21.ru/katalog/izoljatory-linejnye/lk-70110-a-2-ukhl1/.
9. СТО 56947007-29.240.55.192-2014 Нормы технологического проектирования воздушных линий электропередачи напряжением 35-750 кВ [Текст]. – Введ. 20.11.2014 приказом ОАО «ФСК ЕЭС» № 525. - 72 с.
10. Ли, В. Н. Проектирование ЛЭП. Механическая часть [Текст]: Методические указания на выполнение курсового проекта./ В.Н. Ли - Хабаровск: ДВГУПС, 1999 г.-30 с.
11. Крюков, К.П. Конструкции и механический расчет линий электропередачи [Текст] / К.П. Крюков, Б. П. Новгородцев. – 2-е изд., перераб. и доп. - Л.: Ленингр. Отд-ие, 1979. − 312 с.
12. Вихарев А.П. Проектирование механической части ЛЭП [Текст]: учебное пособие / А.П. Вихарев, А.В. Вычегжанин, Н.Г. Репкина.- Киров: изд. ВятГУ, 2009. - 140 с.
ПРИЛОЖЕНИЕ А
(рекомендуемое)

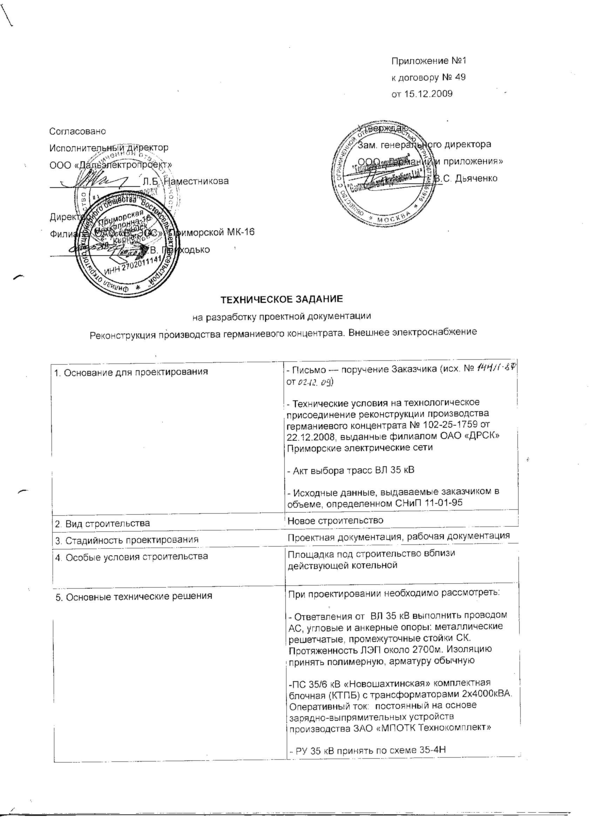

ФРАГМЕНТ ТЕХНИЧЕСКОГО ЗАДАНИЯ НА ПРОЕКТИРОВАНИЕ

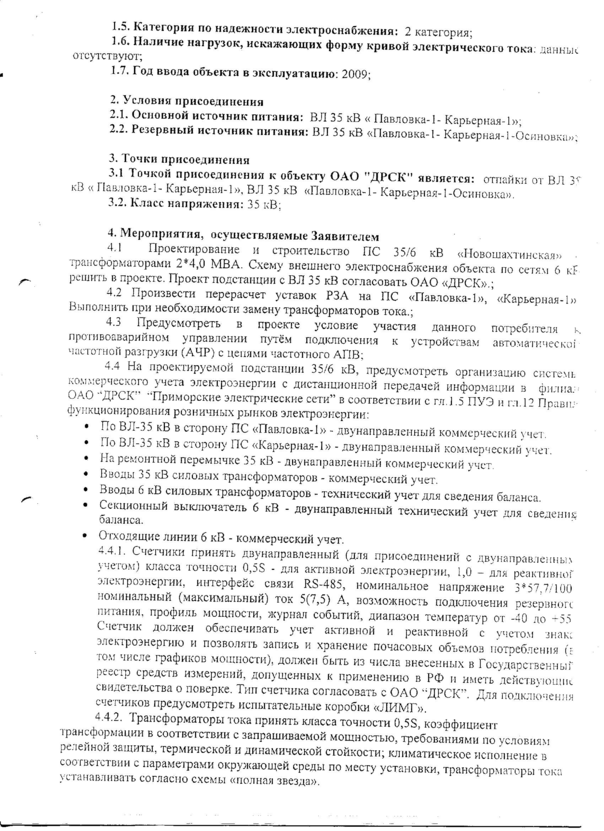

ОКОНЧАНИЕ ПРИЛОЖЕНИЯ А
(рекомендуемое)
