Значения остальных фактических весовых и ветровых пролётов рассчитываются аналогично, результаты в таблице 5.2.

Таблица 5.2 - Фактические весовые и ветровые пролёты

Проверка соотношений по всех фактических значений ветровых и весовых пролётов выполнятся, следовательно, расстановка опор считается удовлетворительной.

6. РАСЧЕТ МОНТАЖНЫХ СТРЕЛ ПРОВЕСА ПРОВОДОВ

Как правило, при отсутствии ветра и гололеда, производится монтаж проводов, но при любой температуре, т.е. монтажный режим характеризуется удельной нагрузкой и температурой монтажа . Основная цель заключается в том, чтобы в условиях монтажа обеспечить такую стрелу провеса провода, чтобы напряжение в проводе не превышало допустимого значения.

Исходный режим определяется из сопоставления величин приведенных критических пролетов определяется.

В качестве исходного принимается режим, определенный ранее в п. 3.4 для механического расчета провода – режим максимальной нагрузки с параметрами: σ=σγ.max=17,9 даН/мм2, γ=γmax=6,753·10-3даН/(м·мм2), t=tгол =-5°С.

Расчет напряжения при монтаже осуществляется с помощью уравнения:

При изменении температуры монтажа определяется напряжение в проводе в условиях монтажа. Это напряжение одинаково для всех пролетов анкерного участка, т.е. отвечает приведенному пролету.

Рассчитываются стрелы провеса для пролетов наибольшей и наименьшей длины в анкерном участке.

При рассчитанном напряжении стрела провеса f в реальном пролете длиной определится по выражению:

где - длина реального пролета.

В реальных условиях измерения стрел провеса проводов может оказаться затруднительным. В таких случаях с помощью динамометра измеряют тяжение провода. Расчетное значение тяжения при температуре монтажа определяется по формуле:

В результате получим:

Стрела провеса провода в интересующем пролете определяется из выражения:

Для наибольшего пролета l_max=360 м и наименьшего пролета l_min=170 м по формуле (4.5) рассчитываются стрелы провеса при максимальной и минимальной температурах, м,

l_max=360 м

=4,31;

=2,96;

l_min=170 м

=0,96;

=0,66.

Напряжение в проводе при температуре +15˚С рассчитано аналогично и равно 15,55 Н/мм2. Определим стрелу провеса провода в габаритном пролете при грозовом режиме, м,

(6.3)

Монтажные графики предназначаются для персонала сетевых компаний при строительстве ВЛ для определения силы тяжения провода (троса), монтируемого в анкерном пролете, для условий монтажа

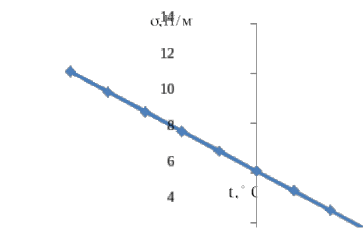

Рисунок 6.1 Монтажный график зависимости

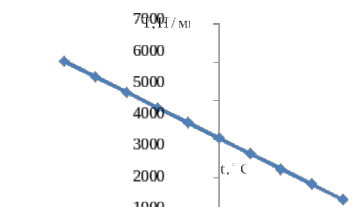

Рисунок 6.2 Монтажный график зависимости

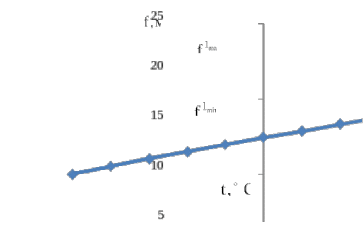

Рисунок 6.3 Монтажный график зависимости

7. ВЫБОР И РАСЧЕТ ГРОЗОЗАЩИТНОГО ТРОСА

Защита ВЛ от грозовых перенапряжений предусматривается грозозащитным тросом. В качестве грозотроса предлагается канат марки

11-МЗ-В-ОЖ-Н-Р, имеющий повышенную устойчивость при гололедно-ветровых и коррозионных воздействиях, абсолютную стойкость к удару молнии 98,8%. С учетом усиления конструкций опор на ВЛ обеспечивают нормативное расстояние между проводом и тросом по условиям грозозащиты ВЛ, по габаритам сближения провода и троса при неравномерной гололедной нагрузке и троса для проектных климатических условий без устройства плавки гололеда

Определим напряжения в канате и сравним с допустимым. Для следующих трех режимов будем находить напряжения:

- Режим низшей температуры

- Режим гололеда

- Режим среднегодовой температуры

Стрела провеса при температуре +15°С и отсутствии ветра, м:

где ‒ стрела провеса провода в середине пролета при температуре +15°С без ветра; ‒ расстояние по вертикали между тросом и проводом на опоре, м; ‒ требуемое расстояние между тросом и проводом в середине пролета при температуре +15°С.

Для анкерного участка с , , в соответствии с типом опоры .

Для того чтобы определить расстояние воспользуемся линейной интерполяцией построив зависимость данного расстояния от длины пролета по значениям из методических указаний [7]:

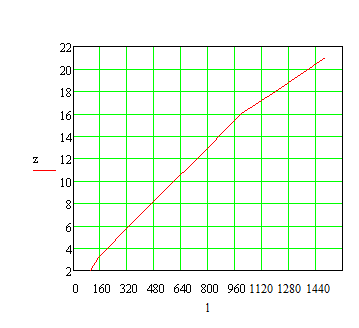

Рисунок 7.1 – Зависимость расстояния между

тросом и проводом от длины пролета

В соответствии с полученным графиком для

Найдем стрелу провеса, м:

Далее, исходя из стрелы провеса, определим соответствующее напряжение в тросе по формуле, даН/мм²:

, (7.2)

где .

Тогда:

В уравнение состояния провода будем подставлять данное значение для определения напряжения во всех трех режимах. Таким образом уравнение состояния для режима гололеда будет иметь вид:

,

где ; ;

Для режима низшей температуры:

;

.

Для режима среднегодовых температур:

;

.

Полученные значения напряжений не должны превышать допустимые из таблицы 1 приложения 2[1]:

Для режима гололеда:

Для режима низшей температуры:

Для режима среднегодовой температуры:

Таблица 7.1 – Значения напряжений грозотроса

№ участка Рассчет- ный режим	1	2	3	Допустимые значения напряжения
	24,09	17,03	21,45	-
	28,786	25,44	25,37	31
	30,92	28,06	27,61	31
	20,797	21,08	20,96	21,5
Стрела провеса, м	4,56	5,01	4,71	-
