Приоритетным является определение расчетных условий на основании соответствующих региональных карт климатического районирования, выполненных специализированной организацией.[1] Климатические условия - ветровое давление, толщина стенки гололеда, температура воздуха, степень агрессивного воздействия окружающей среды, интенсивность грозовой деятельности, пляска проводов и тросов, вибрация должны быть учтены при расчете ВЛ.

В соответствии со схем0й присоединения ВЛ к энергосистеме на участке ВЛ ПС Комсомольская – ПС Селихино принимается провод марки АС-400/93.

Соотношение сечения алюминиевой части провода к сечению стального сердечника с0ставляет 4,35

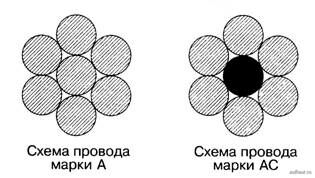

Рисунок 2.1 Схема проводов

Марка выбранного провода имеют повышенною механическую прочность что позволяет обеспечить надежность и устойчивость работы ВЛ без ограничения плавки гололеда.

На ВЛ 220 кВ Комсомольск-Селихино марки подвешиваемых проводов определились с учетом количества монтируемых цепей, марки, напряжение ЛЭП, номенклатуры изготавливаемых опор, условий прохождения трассы и климатических условий, районов по гололеду, районов по ветру [2].

В качестве анкерно-угловых опор приняты одноцепные унифицированные решетчатые опоры У220-1 [2].

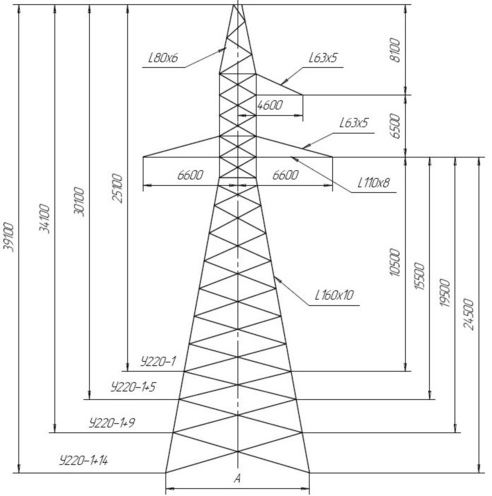

Рисунок 2.2 – У220-1 металлическая анкерно-угловая

одноцепная опора для ВЛ 220 кВ.

В качестве промежуточных опор, включая поймы рек, приняты унифицированные решетчатые опоры ПС 220-5 [2].

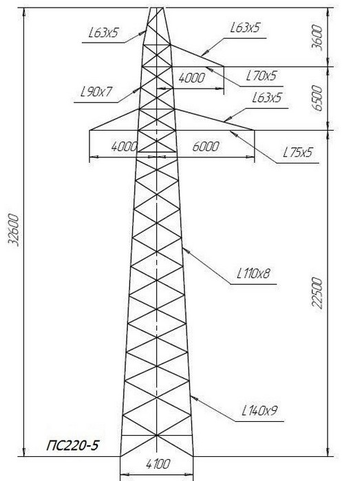

Рисунок 2.3 – Промежуточная стальная

опора ПС220-5 одноцепная

Таблица 2.1 – Технические характеристики опор [4]

3. РАСЧЕТ ПРОВОДОВ НА МЕХАНИЧЕСКУЮ ПРОЧНОСТЬ

На проектируемой ВЛ принят провод марки АС-400/93 согласно [4]. Физико-механические характеристики провода приведены в таблице 3.1.

Таблица 3.1 – Характеристики провода марки АС-400/93

Между двумя соседними опорами значение расчетного расстояния используется при механическом расчете тросов и проводов, так называемый расчетный пролет. Длина расчетного пролета определяется выражением:

где - коэффициент, показатель которого определятся в соответствии с местностью, для которой проектируется участок ВЛ: для населенной местности, - для ненаселенной; ­­­­­­­­­­­­­­­ - длина габаритного пролета, м. [5]

По формуле (3.1) определим длину расчетного пролета:

l_р=0,9·284=255,6 м.

3.1 Расчет гололедных и ветровых нагрузок

Необходимо учитывать в естественных условиях для надежной работы ВЛ, отложения гололедно-изморозевые, скорость ветра и температуры воздуха района, где проходит трасса ВЛ. На элементы ВЛ, для определения нагрузок, согласно [6], принимаются климатические условия наиболее неблагоприятных сочетаний, наблюдаемых не реже одного раза в 25 лет для линий напряжением 6-330 кВ [6].

По длине пролета меняется расстояние от проводов до земли. Поэтому в расчетах применяется понятие высоты приведенного центра тяжести проводов – . Величина , м, определяется по формуле:

где – средняя высота подвеса проводов на опоре, м; f_доп – допустимая стрела провеса провода, м.

Значение , м, для проводов определяется по формуле:

где - расстояние до i-й траверсы опоры от земли, м;

m – количество проводов на опоре, количество проводов на опорах может быть различным. На одноцепных опорах ВЛ напряжением выше 1000 В подвешивают одну цепь (три фазных провода), на двухцепных опорах—две параллельно идущие цепи (шесть проводов);

- длина гирлянды изоляторов, м. Для гирлянд изоляторов для ВЛ 220 кВ предварительные расчеты длины принимаем 2,4 м. [6]

Допустимая стрела провеса провода, м, определяется по формуле:

Зависящими от типа опоры важнейшими характеристиками ВЛ, являются понятия габаритного пролета и габарита. Габаритом Г называется, допустимое ПУЭ, наименьшее расстояние по вертикали между низшей точкой провисания провода до поверхности земли или пересекаемых инженерных сооружений, либо воды.

Г – габаритный размер, Г=6 м [6].

Таблица 3.2 – Характеристики местности

Произведем расчет по формулам (3.2) – (3.4).

Cредняя высота подвеса проводов на опоре:

Допустимая стрела провеса провода:

Высота приведенного центра тяжести проводов:

Оцениваются давление максимальное ветровое после определения расположения высоты приведенного центра тяжести троса и провода

(3.5)

где W0 - нормативное давление ветровое, принимаемое согласно ПУЭ, Па; где – коэффициент поправочный, который равен 0,65 для данного типа местности при [7].

Максимальное ветровое давление, Па,

Следовательно, максимальное значение скоростного напора ветра для 3-го района при повторяемости 1 раз в 25 лет равно 423 Па или 42,3 даН/м².

На тросах и проводах ВЛ происходят гололедно-изморозевые отложения при температуре воздуха около -5°С и скорости ветра 5... 10 м/с. Приводится к форме полная масса гололедно-изморосевых отложений полого цилиндра льда с толщиной стенки, равной b.

Рисунок 3.1. Гололед на проводах идеализированное представление

При повторяемости 1 раз в 25 лет по толщине стенки гололеда территория страны делится на 8 районов:

I район b=10 мм;

II район b=15 мм;

III район b=20 мм;

IV район b=25 мм;

V район b=30 мм;

VI район b=35 мм;

VII район b=40 мм;

особый b>45 мм.

Карты районирования страны приводятся в [Правила устройства электроустановок: 7-е изд.-СПб.: ДЕАН, 2004].

Оказывает влияние на работе ВЛ температура окружающей среды путем прямого влияния на провисания тросов и проводов и степень натяжения . При расчетах на механическую прочность тросов и проводов принимаются во внимание следующие температуры [7]:

1) высшая температура – , при которой провод может иметь максимальное удлинение и, следовательно, максимальную стрелу провеса;

2) низшая температура – , при которой провод имеет наименьшую длину, а температурные напряжения могут достигать наибольших значений;

3) среднегодовая температура , при которой провод работает наиболее длительное время;

4) температура гололеда – , при наибольшей скорости ветра и при гололеде, как правило, эта температура принимается равной минус 5⁰С;
