Таблица 4.3 – Подвесной изолятор из закаленного стекла ПС 160-В
Строительная высота, мм | 146 |
Диаметр изолятора, D, мм | 280 |
Длина пути утечки, мм | 370 |
Разрушающая электромеханическая нагрузка, кН, не менее | 160 |
Вес, кг | 6 |
Таблица 4.4 – Линейная арматура для изолятора ПС 160-В
Поз. | Обозначение | Наименование | Количество | Масса, ед., кг |
1 | КГН-16-3 | Узел крепления | 1 | 5,22 |
2 | СК-16-1А | Скоба | 2 | 1,22 |
3 | ПРР-16-1 | Промзвено регулируемое | 1 | 5 |
4 | ПТМ-16-2 | Промзвено монтажное | 1 | 2,55 |
5 | СР-16-20 | Серьга | 1 | 0,55 |
6 | ПС160В | Изолятор | 13 | 6 |
7 | У2-16-20 | Ушко двухлапчатое | 1 | 2,17 |
8 | ПРТ-16/21-2 | Промзвено переходное | 1 | 1,9 |
9 | НАС-600-1 | Зажим натяжной прессуемый | 1 | 4,72 |
| Масса арматуры, кг | 24,55 | ||
| Масса изолирующей подвески, кв | 120,55 |
(4.6)
При K=1,15
Принимаем n = 13 шт.
Длина гирлянды
Вес гирлянды
Таблица 4.5 – Расчетные данные для изоляторов
Тип изолятора | Длина гирлянды, м | Вес гирлянды, кг | Количество в гирлянде, шт. |
ПС 70-Д | 2,4 | 62 | 14 |
ПС 160-В | 3,6 | 92 | 13 |
При напряжении 220 кВ на ЛЭП трос крепится к опоре через подвесной изолятор, который шунтируется искровым промежутком. Для крепления троса выбирается тип изолятора по выражению [6]:
(4.7)
(4.8)
Весом изоляторов пренебрегают, а удельные нагрузки и сечение принимаются для троса.
Принимаем .
Таблица 4.6 – Комплектация крепления грозотроса
Поз. | Арматура | Количество, шт. | Строительная высота, м | Вес, кг | |
1 | Изолятор подвесной ПС 70-Д | 1 | 0,127 | 3,49 | |
2 | Скоба СКД-10-1 | 1 | 0,08 | 0,68 | |
3 | Скоба СК-7-1А | 1 | 0,05 | 0,39 | |
4 | Серьга СР-7-16 | 1 | 0,065 | 0,3 | |
5 | Ушко однолапчатое У1-7-16 | 1 | 0,106 | 0,76 | |
6 | Зажим натяжной НКК-2-1 | 1 | 0,2 | 3,1 | |
7 | Звено промежуточное монтажное ПТМ 7-2 | 1 | 0,109 | 0,7 | |
8 | Звено прожежуточное регулировочного типа ПРР 7-1 | 1 | 0,036 | 1,91 | |
| Масса арматуры, кг | 7,84 | |||
| Масса изолирующей подвески, кв | 11,33 |
Вывод: в данном разделе по механической нагрузке выбран тип и количество изолятора для анкерно-угловой и промежуточной опоры, а также арматура для крепления гирлянды изоляторов.
5. РАССТАНОВКА ОПОР ПО ПРОФИЛЮ ТРАССЫ
5.1 Построение шаблона
Основных два условия должны выполняться при проектной расстановке опор по профилю трассы:
1) До поверхности земли расстояние от проводов должны быть не меньше требуемых,
2) Для опор данного типа нагрузки, воспринимаемые опорами, не должны быть больше установленных значений.
С помощью шаблона осуществляется расстановка опор, который представляет собой кривые провисания провода в режиме, при котором возникает наибольшая стрела провеса.
Рисунок 5.1 – Построение шаблона
Таким режимом является режим гололеда без ветра.
Кривая 1 – кривая провисания нижнего провода – строится на основе формулы стрелы провеса:
| (5.1) |
где - удельная нагрузка и напряжение в проводе в режиме, отвечающем наибольшей стреле провеса
.
Для построения шаблона выражение (5.1) представим в виде уравнения:
| (5.2) |
где , тогда
.
Результаты расчета приведены в таблице 5.1.
Таблица 5.1 – Расчетные значения для построения шаблона, м
l | 0 | 50 | 75 | 100 | 150 | 200 | 250 | 255,6 |
х | 0 | 25 | 37,5 | 50 | 75 | 100 | 125 | 127,8 |
y | 0,000 | 0,218 | 0,490 | 0,871 | 1,959 | 3,483 | 5,442 | 5,689 |
Кривая 2, называемая габаритной на расстояние требуемого габарита от земли Г=6м, сдвинута по вертикали вниз от кривой 1
Кривая 3, называемая земляной, сдвинута от кривой 1 вниз на расстояние , равное высоте подвеса нижнего провода над землей, где
- фактическая длина гирлянды изоляторов,
- расстояние от земли до нижней траверсы опоры.
Шаблон строится в программе «Microsoft Visio» в следующих масштабах – 1:500 по вертикали и 1:5000 по горизонтали.

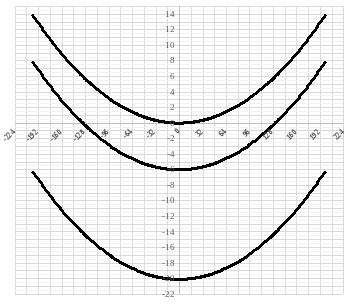

Рисунок 5.2 – Разбивочный шаблон
Всю трассу разбивают на участки, ограниченные анкерными опорами, до расстановки опор. Расстановку промежуточных опор производят на каждом анкерном участке независимо от других анкерных участков.
Рисунок 5.3 – Пример расстановки опор
Между опорами промежуточными происходит выравнивание напряжения в проводе во всех пролетах. Это напряжение соответствует так называемому приведенному пролету, который определяется по выражению:
| (5.3) |
где - фактическая длина i-го пролета в анкерном участке, м; n – количество пролетов в анкерном участке.
Расчет произведем для 3 анкерных участков. Результаты расчета по формуле (5.3) приведены в таблице 5.2.
В результате предварительной расстановки опор по профилю трассы согласно описанной выше методике:
В отличается от
на 1,35% < 3%,, то есть механический расчет проводов и тросов можно считать удовлетворительным.
5.2 Проверка опор на прочность
Далее опоры проверяются на прочность после расстановки опор по профилю трассы. Действующие на опору вертикальные нагрузки, определяются собственной массой проводов и гололёда, а горизонтальные - действием ветра.
Вертикальной нагрузке на опору соответствует весовой пролет и определяется суммой двух смежных эквивалентных полупролетов, прилегающих к данной опоре:
| (5.4) |
Эквивалентный пролет – это условный пролет с подвеской провода на одинаковых высотах, вычисляемый по формулам:
- первый (большой) эквивалентный пролет
| (5.5) |
- второй (малый) эквивалентный пролет
| (5.6) |
где - действительная длина пролета,
– разность между высотами точек подвеса провода,
- удельная нагрузка,
- напряжение в проводе.
Рисунок 5.3 – Эквивалентные пролеты
Для каждой опоры должны выполнятся соотношения для рассчитанных по формулам (5.4) и (5.6) фактические значения пролётов (таблица 5.2)
;
где - нормативные весовой и ветровой пролёты выбранной опоры, Расчёт для первой промежуточной опоры, считая от левой анкерной опоры.
Первый (большой) эквивалентный пролёт, м,
Второй (большой) эквивалентный пролёт, м,
Фактический весовой пролёт для первой промежуточной опоры, м,
Фактический ветровой пролёт для первой промежуточной опоры, м,
