Рисунок 3.10 – Схема представленного оборудования для определения цетанового числа с использованием установки ИТ9-3
В представленной схеме преобразователь “ток-напряжение” ДН-003 DC необходим для преобразования постоянного или переменного напряжения 100 мВ в стандартное значение номинального выходного тока 20 мА. Усилитель заряда РШ2732Е преобразовывает пьезоэлектрический заряд от датчика давления в напряжение, пропорциональное входному заряду. Аналого-цифровой преобразователь ADC2-50M преобразовывает сигнал напряжения или тока в цифровой вид. Устройство согласования последовательного интерфейса необходимо для конфигурирования пользователем с программным обеспечением, установленным на ПК, имеющем операционную среду Windows XP, Vista,7,8.
Устройства используемые для усовершенствования методики определения цетанового числа имеют следующий ряд технических характеристик, указанных в таблице 4.2
Таблица 4.2 – Основные характеристики используемого оборудования
| Параметры | Числовое значение |
| Преобразователь «ток-напряжение» ДН-003 DC | |
| Диапазон измеряемых напряжений, В | 0,1 |
| Допустимая перегрузка по входу до, В | 50 |
| Входное сопротивление, Rвх, Ом | 20 000 |
| Диапазон рабочих температур, °С | 0...+70 (-40...+70) |
| Диапазон измеряемых напряжений, В | 0,1 |
| Начальный выходной ток при нулевом измеряемом напряжении, мА | 4(+/-0,1) |
| Номинальный выходной ток, мА | 25 |
| Максимальный выходной ток, мА | 30 |
| Усилитель заряда РШ2731Е | |
| Число каналов | 1 |
| Максимальное выходное напряжение | ±10В на 1 кОм (до +/-12В) |
| Погрешность коэффициента преобразования | не более 0,8 % |
| Аналого-цифровой преобразователь ADC2-50М | |
| Разрешающая способность преобразователя | 16 бит |
| Рабочее напряжение | 220 В |
Окончание таблицы 4.2
| Параметры | Числовое значение |
| Аналоговых входа с общей клеммой GND | 4 |
| Устройство согласования последовательного интерфейса | |
| Параметры | Числовое значение |
| Функционал | Устройство коммутационное |
| Температурный диапазон | -20°С...+40°С |
| Размеры | 50х23х12 мм |
| Вес | 0,09 кг |
Функционирование представленного оборудования может быть предложено в следующем виде. Давление от датчика давления (ДД), установленного в головке блока цилиндра двигателя установки ИТ9-3, преобразуется в электрический сигнал, пропорциональный току или напряжению на величину полученного давления. Данный сигнал поступает в аналого-цифровой преобразователь, в котором происходит преобразование сигналов в цифровой вид, и с помощью устройства согласования последовательного интерфейса поступает на ПК, для получения индикаторной диаграммы используется любой конфигуратор с общими опциями, для расчета диаграмм.
3.7 Методика контроля давления и определения цетанового числа на установке ИТ9-3
В ходе предложенного метода был опробован способ определения цетанового числа с помощью контроля давления в конце сжатия. Для этого предложено оборудование (рисунок 3.10) которое, по моему мнению, поспособствует реализации задуманного метода, и с помощью этой непростой схемы появляется возможность избежать тех недостатков, которые могли бы возникнуть при определении стандартным моторным методом на установке ИТ9-3.
Для определения цетанового числа с помощью предложенной методики оператору необходимо выполнить ряд действий:
1.Чтобы определить максимальную скорость изменения давления, необходимо выставить степень сжатия. С помощью этой величины мы сможем контролировать давление в конце сжатия (Pс), если давление в конце сжатия будет не соответствовать заданной величине, то ее регулировка должна быть продолжена. Определение давления в конце сжатия возможно по следующим диаграммам на экране ПК (рисунок 3.11) [11], (рисунок 3.12)
Рисунок 3.11 – Осциллограмма давления топлива перед форсункой
Рисунок 3.12 – Скорость нарастания давления
2. Далее необходимо определить период задержки воспламенения. Для этого необходимо на индикаторных диаграммах определить угол процесса сгорания топлива
и угол подачи топлива
. Разность между этими углами и будет составлять период задержки воспламенения топлива в цилиндре
(3.1)
3. После проведенных операций и расчетов мы с легкостью можем определить цетановое число с помощью графика зависимости ЦЧ(
) представленного на рисунке 3.12

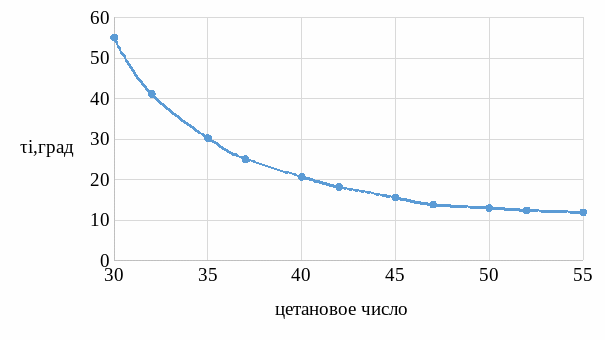

Рисунок 3.13 – Зависимость цетанового числа от периода задержки воспламенения
Предложенный метод определения цетанового числа на мой взгляд является наиболее современным, дешевым, эффективным и менее затратным по времени.
4 ВОПРОСЫ ОХРАНЫ ТРУДА И ЭКОЛОГИЧЕСКОЙ БЕЗОПА-СНОСТИ ПРИ ИСПЫТАНИИ НА УСТАНОВКЕ ИТ9-3
Основные положения.
Безопасность жизнедеятельности – это совокупность мероприятий, направленных на обеспечение безопасности человека, сохранение его здоровья, разработку методов и средств по снижению вредных воздействий и опасных факторов, доведения их до нормальных значений.
Охрана труда – система сохранения жизни и здоровья работников в процессе трудовой деятельности, включающая в себя правовые, социально -экономические, организационно-технические, санитарно-гигиенические, ле-чебно-профилактические, реабилитационные и иные мероприятия.
Вредный производственный фактор – производственный фактор, воздей-ствие которого на работника может привести к его заболеванию.
Опасный производственный фактор – производственный фактор, воздей-ствие которого на работника может привести к его травме.
В зависимости от количественной характеристики и продолжительности действия отдельные вредные производственные факторы могут стать опасными.
Безопасные условия труда – условия труда, при которых воздействие на работников вредных и опасных производственных факторов исключено или их уровни не превышают гигиенических нормативов.
Соблюдение гигиенических нормативов условий труда не исключает нарушение здоровья у сверхчувствительных лиц.
4.1 Основные требования к установке
Одноцилиндровые установки, на которых определяется детонационная стойкость и воспламеняемость топлив, представляют собой электросиловые агрегаты неправильное обращение с которыми может привести к несчастным случаям. Работа на установках связана с применением легковоспламеняющихся и токсичных нефтепродуктов, а также ядовитых веществ (этиловой жидкости, этилированных бензинов) Поэтому все работы, связанные эксплуатацией установок, нужно проводить, соблюдая правила техники безопасности, предусмотренные соответствующими инструкциями и постановлениями. Лица, допущенные к работе на этих установках, должны
быть предварительно проинструктированы и подготовлены, в первую очередь по вопросам техники безопасности.
4.2 Требования к оборудованию моторной лаборатории
Для обеспечения безопасности и создания нормальных условий работы лаборатория должна быть изолирована от остальных служебных помещений. Пол в лаборатории должен быть выполнен из материала, который не впитывает нефтепродукты (плитка, линолеум и др.) Освещение должно обеспечить пожарную безопасность помещения. В лаборатории должно быть достаточно средств пожаротушения (огнетушители, пожарные рукава, песок и др.).
При оборудовании лаборатории и монтаже установок нужно предусмотреть ограждение вращающихся агрегатов (маховиков, шкивов), заземление каждой установки и взрывобезопасную арматуру. Лаборатория должна быть оборудована приточно-вытяжной вентиляцией. Агрегаты вентиляционных установок и вентиляционные короба нужно тщательно изолировать или выносить из производственных помещений, электромоторы и проводку требуется выполнять во взрывобезопасном исполнении. Кратность обмена воздуха в лаборатории при работе с ТЭС и этилированными бензинами должна быть примерно 15-20 [23].
4.3 Безопасность труда при эксплуатации установок ИТ9-3
Работать на установках разрешается только при включенной приточно- вытяжной вентиляции и соблюдении следующих правил пожарной безопасности [18]:
- ежедневно перед началом работ проверять техническое состояние установки в соответствии с ГОСТ и заводских инструкций по эксплуатации;
- не разливать топлива при составлении смесей и при работе на установке, строго следить за герметичностью топливной системы установки;
- перед запуском установки проверять показания контрольно-измерительных приборов на электросчетчике и исправность электропроводки (на установке и подходящей к ней);
- следить за температурой масла в картере, не допускать его нагрева выше установленной в инструкциях нормы;
- не допускать переполнения топлива в сливном бачке;
- при проверке и регулировании давления впрыска топлива на установках ИТ9-3, следить за тем, чтобы распыленное топливо из форсунки не попадало на места возможного воспламенения, регулировка давления впрыска разрешается только при включенной вентиляции;
- следить за тем что бы в помещении лаборатории не скапливалось топлив больше установленной нормы пожарной безопасности;
- все агрегаты, работающие под избыточным давлением выше 2 кгс/см2, подлежат периодической аттестации, к таким агрегатам относятся ресиверы установки ИТ9-3 и воздушного компрессора;
- приводные ремни воздушного компрессора установки ИТ9-3 следует периодически смазывать графитовой смазкой, для устранения возможности возникновения статического электричества.
Работник должен выполнять следующие требования пожарной безопасности:
- не пользоваться открытым огнём вблизи легковоспламеняющихся жидкостей и горючих материалов;
- не хранить легковоспламеняющиеся, взрывоопасные, ядовитые вещества в помещениях, не отвечающих требованиям пожарной безопасности;
- использованные обтирочные материалы собирать в предназначенные для этих целей контейнеры из негорючего материала с закрывающейся крышкой;
- не оставлять без присмотра включенными в электрическую сеть электронагревательные приборы, а также электроприборы, в том числе находящиеся в режиме ожидания, за исключением электроприборов, которые могут и (или) должны находиться в круглосуточном режиме работы в соответствии с инструкцией завода – изготовителя;
- не использовать некалиброванные плавкие вставки или другие самодельные аппараты защиты от перегрузки и короткого замыкания;
- не применять для освещения открытый огонь (факелы, свечи, керосиновые лампы и другие);
- не допускать загромождения тарой, материалами и оборудованием проходы и проезды к средствам пожаротушения, эвакуационным выходам [22].
В процессе работы работник должен проходить повторные, внеплановые, целевые инструктажи по охране труда и пожарной безопасности на рабочем месте, обучение по охране труда, по оказанию первой помощи пострадавшим при несчастных случаях на производстве, очередные и внеочередные проверки знаний требований охраны труда, проверки знаний норм и правил работы в электроустановках (слесарь, имеющий группу по электробезопасности II и выше), инструктажи по электробезопасности (слесарь, имеющий группу по электробезопасности I). В установленные сроки работник должен проходить периодические медицинские осмотры
Слесарь, не выполняющий требования настоящей Инструкции, несет ответственность в соответствии с законодательством Российской Федерации [22].
