ПРОДОЛЖЕНИЕ ПРИЛОЖЕНИЯ А
| Регистр приоритета и флагов периферийных прерываний | |||
| R/W - 0 | |||
| № | Наименование | Значение сигнала | |
| 0 | 1 | ||
| Бит 1 | POR | произошел сброс по включению питания | сброса по включению питания не происходило |
| Бит 0 | BOR | произошел сброс по снижению напряжения питания | сброса по снижению напряжения питания не происходило |
ПРИЛОЖЕНИЕ Б
| Регистр управления таймером TMR0 | |||
| R/W - 1 | |||
| № | Наименование | Значение сигнала | |
| 0 | 1 | ||
| Бит 7 | TMR0ON | таймер TMR0 выключен | таймер TMR0 включен |
| Бит 6 | T08BIT | таймер TMR0 работает в режиме 16-разрядного таймера/счетчика | таймер TMR0 работает в режиме 8-разрядного таймера/счетчика |
| Бит 5 | T0CS | внутренний тактовый сигнал (CLKOUT) | тактовый сигнал с вывода T0CKI |
| Бит 4 | T0SE | приращения таймера TMR0 происходит по переднему фронту сигнала на выводе T0CK | приращения таймера TMR0 происходит по заднему фронту сигнала на выводе T0CKI |
| Бит 3 | PSA | таймер TMR0 работает с предделителем (используется тактовый сигнал с выхода предделителя) | таймер TMR0 работает без предделителя (используется тактовый сигнал с входа предделителя) |
| Бит 2 | T0PS2 | 111 = 1:256 | |
| Бит 1 | T0PS1 | ||
| Бит 0 | T0PS0 | ||

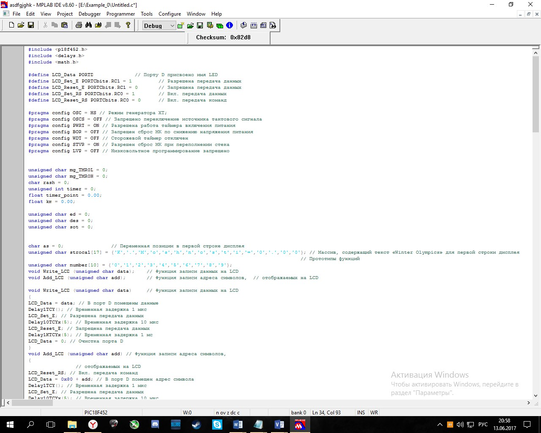

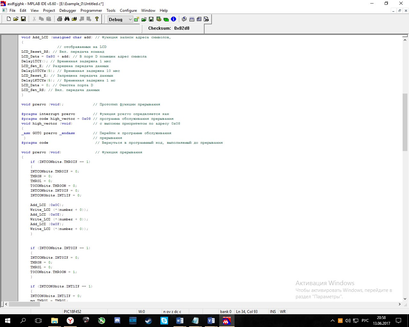

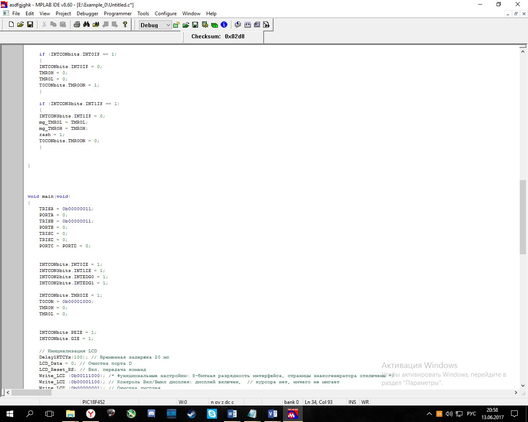

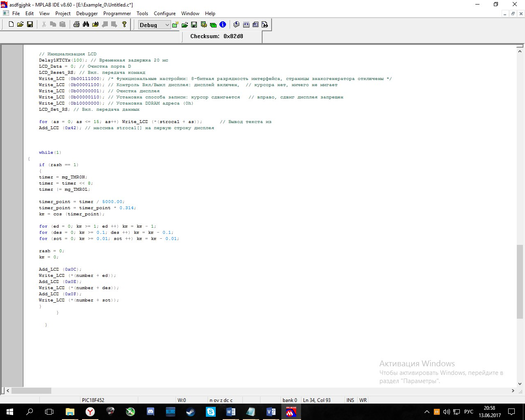

ПРИЛОЖЕНИЕ В

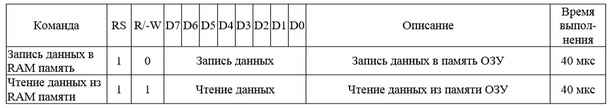

ПРИЛОЖЕНИЕ Г

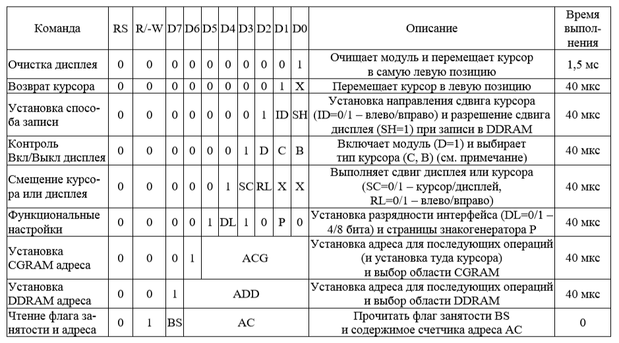

ПРОДОЛЖЕНИЕ ПРИЛОЖЕНИЯ Г
54
