Рисунок 3.13 – Общий чертеж МВ110-224.8А
Таблица 3.9 – Назначение контактов клеммной колодки прибора
| Номер контакта | Назначение | Номер контакта | Назначение |
| 1 | Питание ~ 90...264 В или, минус питания = 20...375 В | 13 | RS-485 линия В |
| 2 | Питание ~ 90...264 В или, плюс питания = 20...375 В | 14 | RS-485 линия A |
| 3 | Вход 1-1 (AI1-1) | 15 | Вход 5-1 (AI5-1) |
| 4 | Вход 1-2 (AI1-2) | 16 | Вход 5-2 (AI5-2) |
| 5 | Вход R (AI-R) | 17 | Вход R (AI-R) |
| 6 | Вход 2-1 (AI2-1) | 18 | Вход 6-1 (AI6-1) |
| 7 | Вход 2-2 (AI2-2) | 19 | Вход 6-2 (AI6-2) |
| 8 | Вход 3-1 (AI3-1) | 20 | Вход 7-1 (AI7-1) |
| 9 | Вход 3-2 (AI3-2) | 21 | Вход 7-2 (AI7-2) |
| 10 | Вход R (AI-R) | 22 | Вход R (AI-R) |
| 11 | Вход 4-1 (AI4-1) | 23 | Вход 8-1 (AI8-1) |
| 12 | Вход 4-2 (AI4-2) | 24 | Вход 8-2 (AI8-2) |
Примечание – все клеммы AI-R соединены между собой внутри прибора, подключать датчики можно к любой из них.
Преобразователь давления
Преобразователь давления измерительный ОВЕН ПД100 предназначен для непрерывного преобразования давления измеряемой среды в унифицированный сигнал постоянного тока 4…20 мА.
Измеряемая среда для преобразователя – жидкости (в т.ч. техническая вода), пар, газы, парогазовые и газовые смеси при давлении, не превышающем верхний предел измерения преобразователя.
Ограничения, накладываемые на среды:
– материалы преобразователя, контактирующие со средой, должны сохранять коррозионностойкость;
– рабочая среда не должна кристаллизоваться или затвердевать в приемнике давления;
– диапазон температуры измеряемой среды – от минус 40 до +100 оС.
Технические характеристики преобразователей давления ОВЕН ПД100 приведены в таблице 3.10 [13].
Таблица 3.10 – Технические характеристики преобразователей давления ОВЕН ПД100
| Основные технические характеристики преобразователей ОВЕН ПД100 | |
| верхний предел измерения, МПа | от 0,0001 до 25 |
| выходной сигнал постоянного тока, мА | от 4 до 20 |
| диапазон сопротивлений внешней нагрузки, Ом | от 0 до 1200 |
| диапазон постоянного напряжения питания, В | от 12 до 36 |
| пределы основной приведенной погрешности, % от диапазона измерения | ±0,25; ±0,5; ±1,0 |
| потребляемая мощность, Вт, не более | 1,0 |
| средняя наработка на отказ, ч, не менее | 100 000 |
| средний срок службы, лет, не менее | 8 |
| габаритные размеры в упаковке (Ш×В×Г), мм, не более | 160×80×80 |
| масса преобразователя, кг, не более | 0,2 |
| Условия эксплуатации преобразователя | |
| закрытые взрывобезопасные помещения без агрессивных паров и газов | |
| температура окружающего воздуха | от минус 40 до +80 оС |
| относительная влажность воздуха (при температуре воздуха +35 оС), не более | 80 % |
| атмосферное давление | от 84 до 106,7 кПа |
Подключение преобразователя
Преобразователь подключается в соответствии с приведенной на рисунке 3.14 схемой и с учетом требований к сопротивлению нагрузки.

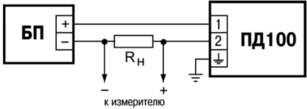

Рисунок 3.14 – Схема подключения преобразователя
Сопротивление нагрузки выбирается в пределах от 0 до 1200 Ом и определяется напряжением питания преобразователя, согласно зависимости, представленной на рисунке 3.15.

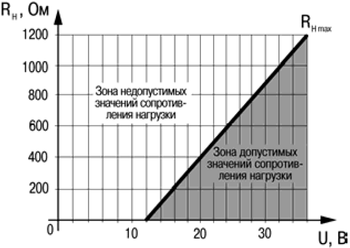

Рисунок 3.15 – Зависимость сопротивления нагрузки от напряжения питания
Рекомендуемые рабочие значения:
Rн = 500 ± 50 Ом; Uпит = 24 ± 2 В.
Блок питания
Одноканальный блок питания БП30Б-Д3-36 предназначен для питания стабилизированным напряжением постоянного тока различных радиоэлектронных устройств.
Блок является импульсным по принципу действия и выполнен по схеме однотактного обратноходового преобразователя; блок имеет фильтр радиопомех на входе, гальваническую развязку между входом и выходом. Блок защищён от перегрузки, перегрева и короткого замыкания на выходе [11]. Технические характеристики БП30Б-Д3-36 приведены в таблице 3.11.
Таблица 3.11 – Технические характеристики БП30Б-Д3-36
| Параметр | Значение |
| Входное напряжение, В: – переменного тока – постоянного тока | 90 … 264 110 …370 |
| Частота входного переменного напряжения, Гц | 47 … 63 |
| Номинальное выходное напряжение, В | 36 |
| Максимальная погрешность выходного напряжения, %, не более | ± 1 |
| Амплитуда пульсации выходного напряжения, мВ | 150 |
Окончание таблицы 3.11
| Параметр | Значение |
| Максимальный ток нагрузки, А | 0,83 |
| Порог срабатывания защиты по току | ≤ 1,4 I max* |
| Нестабильность выходного напряжения при изменении напряжения питания, %, не более | ± 0,2 |
| Нестабильность выходного напряжения при изменении тока нагрузки от 0,1 I max до I max, %, не более | ± 0,25 |
| Коэффициент температурной нестабильности выходного напряжения в рабочем диапазоне температур, % /оC | ± 0,015 |
| Электрическая прочность изоляции, кВ: – вход – выход (действующее значение) – вход – корпус (действующее значение) | 2,0 3,0 |
| Ток потребления при входном напряжении ~220 В, не более, А | 0,55 |
| Уровень радиопомех (группа по ГОСТ Р 51527) | C |
| Масса, кг, не более | 0,15 |
| Габаритные размеры (Ш × В × Г), мм | 54 × 90 × 58 |
| Степень защиты корпуса (со стороны лицевой панели) | IP20 |
| Примечание * – Imax – максимальный ток нагрузки, А | |
Бесконтактный уровнемер измерения уровня жидкости
Уровнемер Prosonic M FMU 40 излучает ультразвуковые импульсы по направлению к поверхности продукта. Импульсы отражаются от поверхности обратно и принимаются уровнемером. Prosonic M измеряет время t между излучением и приемом импульсов. Прибор использует время t (и скорость распространения звука c) для расчета расстояния D между мембраной уровнемера и поверхностью продукта:
D = c ⋅ t/2
Исходя из значения нулевой точки E, введенной пользователем, можно определить уровень:
L = E - D
Встроенный датчик температуры компенсирует изменение скорости распространения звука в зависимости от изменения температуры [17].
Подавление помех
Функция подавления эхо-помех Prosonic M гарантирует, что случайные эхо-сигналы (напр., от кромок, сварных стыков и соединений) не будут распознаваться, как эхо-сигнал уровня.
Калибровка
При калибровке прибора вводится значение нулевой точки E и диапазона F.
Блокдистанция
Диапазон F не может быть увеличен к началу измерения из-за наличия блокдистанции BD. Эхо-сигнал уровня в пределах блокдистанции не может быть обработан из-за переходных процессов в уровнемере.
Измеряемая переменная
Измеряется расстояние D между мембраной уровнемера и поверхностью продукта.
Применяя функцию линеаризации прибор использует D для вычисления:
– уровня L в любых единицах измерения;
– объема V в любых единицах измерения;
– расхода Q при измерении в водосливах и открытых каналах в любых единицах измерения.
Prosonic M имеет функцию линеаризации, которая позволяет преобразовать измеренное значение в любые единицы длины или объема. При измерении в открытых каналах и водосливах также возможно проводить линеаризацию расхода. Таблицы линеаризации объема для горизонтальных цилиндрических емкостей заложены в прибор. Любые другие таблицы объемом до 32 пар значений могут быть введены вручную или полуавтоматически (заполнение емкости при постоянных условиях процесса).
Преимущества:
– быстрый и простой ввод в эксплуатацию посредством меню 4х-строчного текстового дисплея;
– огибающие кривые на дисплее для упрощения процесса диагностики;
– удаленное управление, диагностика и ведение документации на измерительную точку выполняются с помощью программного обеспечения ToF Tool;
– применим во взрывоопасных зонах (Gas-Ex, Dust-Ex);
– функция линеаризации (до 32 точек) для преобразования значений измерения в любую единицу измерения уровня, объема или расхода;
– бесконтактный метод измерения минимизирует сервисные расходы;
– опция: выносной дисплей и удаленное управление (до 20 м от уровнемера);
– встроенный датчик температуры для автоматической коррекции зависимой от температуры скорости распространения звука.
Область применения:
– непрерывное, бесконтактное измерение уровня жидких продуктов, паст, шламов и крупнозернистых сыпучих продуктов;
– измерение расхода на открытых каналах и измерительных сливах;
– внедрение в систему:
а) HART (standard), 4 ... 20 мА;
б) PROFIBUS PA;
в) Foundation Fieldbus.
– максимальный рабочий диапазон измерения:
а) 5 м (жидкие продукты);
б) 2 м (сыпучие продукты).
Таблица 3.12 – Технические характеристики Prosonic M FMU 40. Жидкие продукты
| Параметр | Значение |
| Принцип измерений | Ультразвуковой принцип измерения |
| Характеристики/Применение | Компактный ультразвуковой преобразователь |
| Питание / Коммуникация | 2х-/4х-проводная схема подключения (HART), PROFIBUS PA, FOUNDATION Fieldbus |
| Погрешность | +/- 2 мм или +/- 0.2 % от заданного диапазона измерения |
| Температура окружающей среды | -40 °C ... 80 °C |
| Рабочая температура | -40 °C ... 80 °C |
| Рабочее давление абс. / макс. предел избыточного давления | 0.7 бар ... 3 бар абс |
Окончание таблицы 3.12
| Параметр | Значение |
| Смачиваемые части | PVDF |
| Присоединение к процессу | G / NPT 1 1/2" |
| Блокирующая дистанция | 0.25 м |
| Макс. значение измерения | 5 м |
| Выход | 4 ... 20 мА HART |
| Сертификаты/Нормативы | ATEX |
| Диапазон применения | Если требуется повышенная стойкость к внешним воздействиям: FMU42/FDU9x Турбулентность / наличие пены на поверхности продукта: FMU41/FDU91 при быстром наливе и опорожнении резеруара: FMU90 + FDU9x Контроль предельного уровня: FMU90 + FDU9x |
