Окончание таблицы 3.5
| Параметр | Значение (свойства) | ||
| ПЛК160-Х.А | ПЛК160-Х.У | ПЛК160-Х.И | |
| Дополнительное оборудование | – Часы реального времени с автономным аккумуляторным питанием (точность хода – не более 3 мин в сутки*); – Встроенный источник выдачи звукового сигнала; – Функциональная кнопка на передней панели контроллера | ||
| Общие сведения | |||
| Габаритные размеры, мм, не более | (208 × 110 × 73) ± 1 | ||
| Масса, кг, не более | 0,75 | ||
| Степень защиты корпуса по ГОСТ 14254–96 | IP20 со сторон передней панели, IP00 со стороны клемм | ||
| Индикация на передней панели | Светодиодная | ||
| Средняя наработка на отказ, ч | 100 000 | ||
| Средний срок службы, лет | 10 | ||
| * – точность указана без применения программной коррекции. ** – цепи указанных интерфейсов не имеют между собой гальванической изоляции. Электрическая прочность изоляции между группой указанных цепей и: – цепями питания – 1780 В; – группами цепей дискретных выходов – 1780 В; – группами остальных цепей – 560 В. | |||
Таблица 3.6 – Интерфейсы связи и программирования
| Интерфейсы связи | Протоколы (тип связи и особенности работы) | Формат передачи данных | Скорости передачи | Длина кабеля, м, не более | Тип рекомендуемого кабеля |
| RS-485 | ModBus-RTU, ModBus-ASCII, DCON, ОВЕН | 7 или 8 бит, четность есть\нет\не используется, 1 или 2 стоп бита | 2400, 4800, 9600, 14400, 19200, 28800, 38400, 57600, 115200 бит/с | 1200* | КИПЭВ 1×2×0,6 ТУ 16.К99-008-2001 или аналогичный |
| RS-232 | ModBus-RTU, ModBus-ASCII, DCON, ОВЕН | 7 или 8 бит, четность есть\нет\не используется, 1 или 2 стоп бита | 1200, 2400, 4800, 9600, 14400, 19200, 28800, 38400, 57600, 115200 бит/с | 3 | Кабели, выполненные в соответствии с рекомендациями схем подключаемых кабелей |
Окончание таблицы 3.6
| Интерфейсы связи | Протоколы (тип связи и особенности работы) | Формат передачи данных | Скорости передачи | Длина кабеля, м, не более | Тип рекомендуемого кабеля |
| RS-232-Debug | ModBus-RTU (только slave), ModBus-ASCII, DCON, GateWay (только для Debug RS-232), ОВЕН | только 8 нет 1 | 1200, 2400, 4800, 9600, 14400, 19200, 28800, 38400, 57600, 115200 бит/с | 1,8 | Кабели, выполненные в соответствии с рекомендациями схем подключаемых кабелей |
| Ethernet 100 Base-T | ModBus-TCP Gateway TCP-IP, UDP-IP, Codesys Network Variables (over UDP) | – | 10, 100 Мбит/с | 100 | Категория 5 тип UTP (витые пары без экрана), STP или FTP (витые пары в экране) |
| USB-Device | CDC | – | 115200 бит/с | 1,8 | Стандартный с разъемами типа А и В |
| * – Максимальная скорость обмена зависит от длины линии. Примечание – Суммарное количество ошибок при приеме и передаче не должно превышать 1 %. | |||||
Схемы подключаемых кабелей представлены на рисунках 3.9 – 3.12.

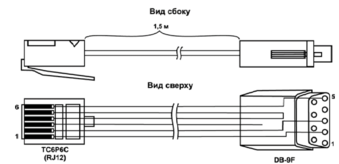

Рисунок 3.9 – Схема кабеля программирования КС1, входящего в комплект поставки
Рисунок 3.10 – Схема кабеля для подключения к порту RS-232 и Debug
RS-232
Примечания
1. Для подключения может использоваться готовый кабель КС2 «ПЛК–Панель», приобретается отдельно;
2. Кабель программирования КС1, входящий в комплект поставки, предназначен для подключения к ПК и не может быть использован для подключения к порту Debug RS-232 других устройств. На порт RS-232 это правило не распространяется, и другие устройства могут быть беспрепятственно подключены к нему при помощи кабеля для программирования КС1 из комплекта поставки.
Рисунок 3.11 – Схема кабеля КС3 «ПЛК–Модем»
Примечание – переключатель на кабеле устанавливает режим работы: для связи со средой CoDeSys двухпозиционный переключатель кабеля КС3 «ПЛК-Модем» необходимо установить в положение «ON» (замкнуто), и в положение «OFF» (разомкнуто) в случае типового использования кабеля КС3 «ПЛК-Модем».
Таблица 3.7 – Cross-over (перекрестный) кабель
| Cross-over (перекрестный) кабель | ||
| Контакты одной стороны | Цвет провода | Контакты другой стороны |
| 1 | бело-зеленый | 3 |
| 2 | зеленый | 6 |
| 3 | бело-оранжевый | 1 |
| 4 | синий | 4 |
| 5 | бело-синий | 5 |
| 6 | оранжевый | 2 |
| 7 | бело-коричневый | 7 |
| 8 | коричневый | 8 |
Разъем RJ-45
Рисунок 3.12 – Разводка кабеля для соединения контроллера с компьютером по сети Ethernet напрямую
Аналоговый модуль ввода
Модуль ввода аналоговый МВ110-224.8А предназначен для измерения аналоговых сигналов, преобразования измеренных параметров в значение физической величины и последующей передачи этого значения по сети RS-485.
Приборы могут быть использованы для построения автоматизированных систем в различных областях промышленности, сельского и коммунального хозяйства, на транспорте.
По эксплуатационной законченности прибор относится к изделиям второго порядка.
Технические характеристики прибора
Прибор работает в сети RS-485 по протоколам ОВЕН, ModBus-RTU, ModBus-ASCII, DCON.
Тип протокола определяется прибором автоматически.
Прибор не является Мастером сети, поэтому сеть RS-485 должна иметь Мастер сети, например, ПК с запущенной на нем SCADA-системой, контроллер или регулятор. В качестве Мастера сети могут использоваться приборы ОВЕН ТРМ151, ТРМ133, контроллеры ОВЕН ПЛК и т.п.
К прибору предоставляется бесплатный ОРС-драйвер и библиотека стандарта WIN DLL, которые рекомендуется использовать при подключении прибора к SCADA-системам и контроллерам других производителей.
Конфигурирование прибора осуществляется на ПК через адаптер интерфейса RS-485/RS-232 или RS-485/USB (например, ОВЕН АСЗ-М или АС4, соответственно) с помощью программы «Конфигуратор М110», входящей в комплект поставки.
Основные технические характеристики прибора приведены в таблице 3.8 [12].
Таблица 3.8 – Характеристики прибора
| Наименование | Значение |
| Напряжение питания: | от 90 до 264 В переменного тока (номинальное напряжение 220 В) частотой от 47 до 63Гц или от 20 до 375 В постоянного тока (номинальное напряжение 24 В) |
| Потребляемая мощность, ВА, не более | 6 |
| Количество аналоговых входов | 8 |
| Время опроса одного входа*: | |
| термометры сопротивления, с, не более | 0,9 |
| термоэлектрические преобразователи и унифицированные сигналы постоянного напряжения и тока, с, не более | 0,6 |
| Предел основной приведенной погрешности при измерении: - термоэлектрическими преобразователями, % - термометрами сопротивления и унифицированными сигналами постоянного напряжения и тока, % | ±0,5 ±0,25 |
| Электрическая прочность изоляции цепей, В | 1500 |
Окончание таблицы 3.8
| Наименование | Значение |
| Интерфейс связи с компьютером | RS-485 |
| Максимальная скорость обмена по интерфейсу RS-485, бит/сек | 115200 |
| Протокол связи, используемый для передачи информации | ОВЕН; ModBus-RTU; ModBus-ASCII; DCON |
| Степень защиты корпуса | IP20 со стороны передней панели, IP00 со стороны клеммной колодки |
| Габаритные размеры прибора, мм, не более | (63х110х73) ±1 |
| Масса прибора, кг, не более | 0,5 |
| Средний срок службы, лет | 10 |
| Средняя наработка на отказ, ч, не менее | 50000 |
| Примечание – *Опрос входов происходит последовательно, т.е. опрос восьми входов займет время, равное сумме опросов входов с 1 по 8. | |
Подключение прибора
Общий чертеж прибора с указаниями номеров клемм и расположение переключателей и светодиодов представлен на рисунке 3.13, назначение клемм приведено в таблицу 3.9.
Назначение переключателей:
«1» – восстановление заводских сетевых настроек. Заводское положение переключателя – «OFF» (заводские сетевые настройки отключены);
«2» – не используется;
«3» – не используется.
