Текст из файла (страница 5)

Случай 3. Если температура в помещении выше температуры уставки, и уличный датчик показывает температуру выше температуры уставки, то система работает в режиме циркуляции воздуха.

Случай 4. Если температура в помещении выше температуры уставки, а уличный датчик показывает температуру ниже заданной, то система работает в режиме циркуляции до достижения заданного уровня, а далее в режиме нагрева воздуха. Но в целях защиты электропривода, такой режим возможен только при температуре наружного воздуха не ниже 5 .

Контроллер подсоединен с шкафом управления, в котором располагаются кнопки ПУСК и СТОП. С этого шкафа происходит управление электродвигателями и нагревателями с помощью магнитных пускателей.

Система предусматривает управление и контроль следующих параметров:

- контроль работоспособности вентилятора по датчику-реле перепада давления воздуха;

- контроль работоспособности вентилятора по токам короткого замыкания.

1. ПРОГРАММИРОВАНИЕ ЛОГИЧЕСКОГО КОНТРОЛЛЕРА

Логический контроллер SR3B261BD программируем на языке FBD -языке блочных программ.

FBD является графическим языком и применяется для построения комплексных процедур, состоящих из различных функциональных библиотечных блоков – арифметических, тригонометрических, регуляторов, мультиплексоров и т.д. Он подходит также для управления непрерывными процессами и процессами регулирования. При этом осуществляется представление функций посредством блоков, связанных между собой. Соединения между выходами функциональных блоков в явном виде могут отсутствовать, а выход блока может соединяться со входами одного или нескольких блоков.

Основными объектами языка FBD являются элементарные функции и элементарные функциональные блоки (ФБ). Они находятся в библиотеке, логика их работы (программа) написана на языке С и не может быть изменена в редакторе FBD (изменять можно только их параметры). Кроме них можно использовать функции и ФБ пользователя, которые конструируются пользователем из элементов языка FBD.

Разработка программы осуществляется с помощью графического редактора посредством формирования блок-схемы из перечисленных выше компонентов, которые объединяются друг с другом либо посредством внешних (фактических) параметров (переменные, соответствующие входам и выходам), либо непосредственно линиями связи – графическими связями.

Компоненты, используемые в написании программы:

- illuminated pushbutton – кнопки без шунтирования, предназвачченные для подачи кратковременного импульса;

- discrete input – дискретный вход, к оторому подключен датчик наружней температуры воздуха;

- analog input – аналоговый вход, к которому подключены датчики температуры в помещении;

- ADD/SUB – функциональный блок сложения/вычитания;

- numerical constant – заданное числовое значение;

- comparison of values – блок сравнения значений;

- logic AND – функциональный блок конъюнкции.

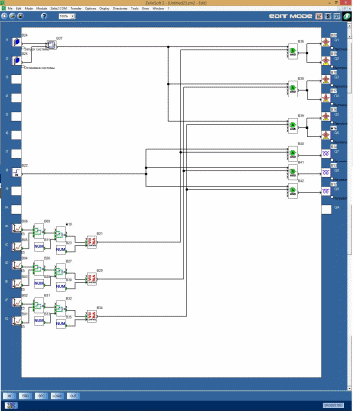

Ниже представлен о описание программы, написанной на языке FBD для интеллектуального реле SR3B261BD и блок-схема программы работы ПЛК (рисунок 4.1).

Датчики Д₀₁ – Д₂₂ подключены к аналоговым входам 0..10 В. Значение показаний датчиков разделены поэтажно. Из показаний двух датчиков выводим среднее значение. Далее подключаем к компаратору и сравниваем полученное значение с заданным. Если показание датчика расходится с уставкой, то подается сигнал на вентилятор и он включается. Как только показание датчика совпадает с заданным значением, вентиляторы отключаются.

Д_tн имеет дискретный выход. Он подключается к логическому элементу AND и к нагревателям. Если температура наружного воздуха меньше 10 , то нагреватели включаются.

Рисунок 4.1 – Блок-схема программы работы ПЛК

1. МОДЕРНИЗАЦИЯ СИСТЕМЫ

Система вентиляции, применяемая в торговом центре, имеет ряд недостатков, которые можно доработать. Например, в системе вентиляции нет охлаждающего элемента, то есть в летний сезон вентиляция и кондиционер работают по-отдельности. это невыгодно как с экономической точки зрения – воздух теплым доставляется по воздуховодам в зал, а только потом охлаждается, требуется больше времени для создания комфортной температуры, так и с практической – такую систему сложно регулировать, так как вентиляция и кондиционирование работают не согласованно. Тем более рекомендуется в торговых помещениях использовать приточную систему вентиляции, оснащенную охладителем, нежели отдельно кондиционер.

Система вентиляции торгового центра в эксплуатации с 2008 года, за прошедшие 8 лет произошли изменения на рынке и некоторые функции, основываясь на оценке систем и выявлении недостатков, стали наиболее популярны. Например, приточно-вытяжные вентиляторные установки с функцией рекуперации.

Одним из основных недостатков схемы вентиляции с применением приточной установки является увеличение расхода энергии на обогрев помещения. Увеличение кратности воздухообмена приводит к тому, что прогретый воздух, не успев отдать свое тепло, уходит через вытяжные отверстия. Чтобы не платить за обогрев вентиляционной шахты применяют приточно-вытяжные вентиляторные установки с функцией рекуперации.

Суть принципа рекуперации состоит в следующем: приток и вытяжка воздуха совмещаются в одном блоке, при этом с помощью специальной камеры-рекуператора осуществляется активный теплообмен между потоками поступающего снаружи и удаляемого изнутри воздуха. В результате значительная часть тепла снова возвращается в помещение вместе с потоком вновь поступающего воздуха.

Рисунок 5.1 - Схема устройства приточно-вытяжной установки

с рекуператором

Разумеется, приточно-вытяжной рекуператорный блок обладает всеми теми функциями (фильтрация, очистка, обогрев), что и приточная вентиляторная установка. Устройство рекуператора таково, что от одного потока воздуха другому передается только тепло, а не запахи, испарения, загрязнения и т.д.

Приточно-вытяжная вентиляция в торговых помещениях с системой подогрева и рекуперации воздуха является наиболее совершенным решением вопроса общеобменной вентиляции. Несколько большая стоимость относительно простой приточной установки быстро окупается за счет высокого уровня сбережения энергии на обогрев помещения.

ЗАКЛЮЧЕНИЕ

Автоматизация процесса вентиляции торгового центра упрощает регулирование системы, помогает точнее регулировать климатические условия в помещении, что положительно сказывается на потоке покупателей, а также такая система выгоднее с экономической стороны.

В ходе выполнения выпускной квалификационной работы, целью которой является автоматизация существующей системы вентиляции, были выявлены недостатки существующей системы вентиляции, например, отсутствие охладителя в общей системе; предложен способ автоматизации с выбором оборудованием и предложением структурной и электрической силовой схемой, а так же предложена готовая программа для ПЛК.

Так же были изучена основная документация – СниПы и

ГОСТы, теоретический материал по заданной теме.

Разработанная система облегчит контроль температуры воздуха, упростит работу администратора технической части. В проекте предложено современное оборудование автоматизации для решения поставленной цели.

СПИСОК ИСПОЛЬЗУЕМЫХ ИСТОЧНИКОВ:

1. Стефанов Е. В., "Вентиляция и кондиционирование воздуха" [текст], 2005 год.

2. «Системы вентиляции и кондиционирования. Теория и практика» [текст], В. Ананьев, 2011 год.

3. «Инженерное оборудование зданий и сооружений. Энциклопедия» [текст], Яковлев С.В. (ред.), 1994г.

4. Каталог Schneider Electric [электронный ресурс] - http://www.schneider-electric.ru/

5. Каталог продукции ОВЕН.

6. Строительные нормы и правила [электронный ресурс] - http://xn--h1ajhf.xn--p1ai/snip

7. Росстандарт. Федеральное агентство по техническому регулированию и метрологии. http://www.gost.ru/wps/portal/

8. Терехов, В.М. Системы управления электроприводов [Текст] / Учебник для студ. высш. учеб. заведений / В.М. Терехов, О.И.Осипов; Под ред. В.М. Терехова. – М.:,Издательский центр «Академия», 2005. – 304 с.

9. Соловьев, В.А. – Системы управления электроприводами.[Текст]: учеб пособие / В.А. Соловьев.: Комсомольск-на-Амуре: ГОУВПО «КнАГТУ», 2006. - 153 с.

10. Промышленное оборудование. [Электронный ресурс]: http://www.equipnet.ru/russia/catalog/control/dosimetr/

11. Программируемые логические контроллеры [Электронный ресурс] – Режим доступа http://cxem.net/promelectr/promelectr5.php
