Текст из файла (страница 2)

Требования к системам вентиляции торговых центров - система вентиляции торгового комплекса должна служить для следующих целей:

- очистка воздуха от механических загрязнений;

- обеспечение требуемого воздухообмена в помещении;

- нагрев или охлаждение подаваемого в помещение воздуха;

- комфортная раздача воздуха в помещениях.

Кроме этого, система не должна создавать проблем обслуживающему персоналу, быть удобной в обслуживании, легко поддаваться регулировкам и не создавать большого шума.

1.4 Проектирование вентиляции магазинов и торговых центров

Вентиляцию и аварийную противодымную вентиляцию магазинов, торговых центров и супермаркетов следует проектировать в соответствии со СНиП.

При размещении в здании нескольких магазинов для каждого из них следует проектировать отдельные ветви системы вентиляции.

В продовольственных и непродовольственных магазинах торговой площадью до 400м² допускается проектировать вентиляции с естественным побуждением.

В помещениях магазинов торговой площадью 400м² и более, оборудованных вентиляцией с механическим побуждением, объем вытяжки должен быть полностью компенсирован.

В том случае, если проектируется вентиляция торговых центров, имеющих торговые площади в 3500м² и более, обязательно в систему включается установка для кондиционирования воздуха. Эти требования действительны для магазинов, расположенных в средней полосе. В том случае, если торговый комплекс строится в южных областях, кондиционирование воздуха следует предусмотреть в том случае, если торговый зал занимает более 1000 квадратных метров.

Количество людей, которые находятся в торговых помещениях можно определить по технологическому заданию или по площади торгового зала, занимаемой одним человеком, а именно: 6м² на 1 чел. - для магазинов мебели, музыкальных, аудио-, видео-, бытовой и оргтехники, книжных, спортивных, ювелирных; 5м² на 1 чел. - для других непродовольственных магазинов, а также для продовольственных магазинов.

В торговых залах магазинов, кроме торговых залов с химическими, синтетическими или пахучими веществами и горючими жидкостями, допускается применять рециркуляцию воздуха.

Системы вентиляции магазинов, встроенно-пристроенных, встроенных в жилые здания, а также в здания иного назначения или пристроенных к ним не допускается объединять с системами вентиляции этих зданий.

В помещениях кладовых следует, как правило, предусматривать естественную систему вентиляции с самостоятельными каналами.

Допускается подсоединение системы вытяжной вентиляции кладовых к общеобменной системе механической вентиляции подсобных помещений при условии установки огнезадерживающих клапанов.

Не стоит забывать: Во время проектирования системы вентиляции многоэтажных торговых сооружений необходимо иметь ввиду два фактора: На верхних этажах ниже посещаемость, чем на первом, поэтому необходимо учитывать меньшую плотность посетителей. Для привлечения покупателей на верхних этажах размещают рестораны и закусочные, что создает определенные трудности по вентиляции и отводу отработанного воздуха

1.5 Обоснование разработки автоматизации системы вентиляции

Проект автоматизации разработан в соответствии с требованиями ГОСТ 21.404-85 «Обозначения условных приборов и средств автоматизации в схемах» и СНиП 2.04.05-91 «Отопление, вентиляция и кондиционирование». Согласно п. 9.6 СНиП 2.04.05-91 уровень автоматизации и контроля систем выбран в зависимости от технологических требований и экономической целесообразности. Для местного контроля параметров согласно п. 9.7 СНиП 2.04.05-91 параметры теплоносителя и воздуха необходимо контролировать в следующих системах:

- внутреннего теплоснабжения (температуру и давление теплоносителя в общих подающем и обратном трубопроводах в помещении для приточного вентиляционного оборудования; температуру и давление - на выходе из теплообменных устройств);

- отопления с местными отопительными приборами - температуру воздуха в контрольных помещениях (по требованию технологической части проекта);

- воздушного отопления и приточной вентиляции - температуру приточного воздуха и температуру воздуха в контрольном помещении (по требованию технологической части проекта);

- температуру подаваемого воздуха;

- кондиционирования - температуру воздуха наружного, рециркуляционного, приточного после камеры орошения или поверхностного воздухоохладителя и в помещениях; относительную влажность воздуха в помещениях (при ее регулировании);

- холодоснабжения - температуру холодоносителя до и после каждого теплообменного или смесительного устройства, давление холодоносителя в общем трубопроводе;

- вентиляции и кондиционирования с фильтрами, камерами статического давления, теплоутилизаторами - давление и разность давления воздуха (по требованию технических условий на оборудование или по условиям эксплуатации).

1.6 Выбор режима работы системы вентиляции для торгового центра

Наличие мощной приточно-вытяжной промышленной системы вентиляции и кондиционирования в торговом центре является обязательной инженерной конструкцией, которая должна соответствовать СНиП 2.04.05-91 «Отопление, вентиляция и кондиционирование». Благодаря ее правильной работе создается микроклиматическая зона комфорта в торговых залах, несмотря на большое скопление людей. А вот комфорт, прежде всего, влияет на то, сколько времени человек пробудет в магазине.

Прерывистый режим работы систем вентиляции и кондиционирования воздуха позволяет сократить энергопотребление систем вентиляции и обеспечить комфортное кондиционирование воздуха в общественных зданиях за счет периодического проветривания помещений и уменьшения суммарного времени действия систем.

Известно, что в ряду мер по сокращению энергопотребления системами вентиляции или кондиционирования воздуха существенный эффект достигается за счет снижения расхода приточного воздуха до минимально допустимого. Системы с переменным расходом воздуха не находят широкого применения, что связано с рядом технических трудностей их реализации.

Простой способ сокращения энергопотребления системами вентиляции и комфортного кондиционирования воздуха во многих общественных зданиях основан на использовании прерывистого режима работы систем. При таком режиме осуществляется периодическое проветривание помещения, а сокращение энергопотребления достигается за счет уменьшения суммарного времени действия систем.

При периодическом включении и выключении систем происходят колебания параметров микроклимата в помещении. Наибольшей изменчивости подвержены температура воздуха и концентрации СО₂. Поэтому управление процессом проветривания следует вести, контролируя эти два параметра воздушной среды помещения, изменения которых не должны выходить за допустимые пределы.

Также немаловажными составляющими для режима экономии являются статистические данные о посещаемости торгового центра и сезонными изменениями температуры, графики которых представлены на рисунке 1.1 и рисунке 1.2.

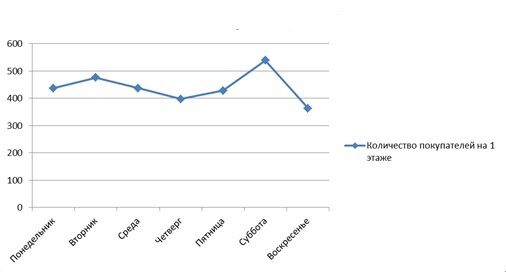

Рисунок 1.1 - График посещаемости торгового центра

Пик посещаемости приходится на субботу, в остальные дни разность невелика. Соответственно особое внимание при настройке режима стоит уделить одному дню в неделю.

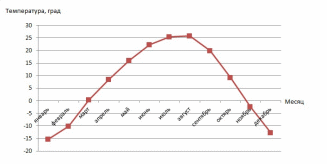

Рисунок 1.2 - График среднемесячных температур

Исходя из этих данных, следует сделать вывод, что наиболее значительное колебание происходит у температуры, соответственно при разработке режима работы системы вентиляции стоит приоритетно отталкиваться от сезонных изменений температуры.

1.7 Общие указания, соответствующие требованиям заказчика

- проект разработан на основании задания на проектирование. При разработке использованы следующие нормативные документы:

СНиП 2.04.05-91*, СНиП 31-05-2003;

- расчётные параметры внутреннего воздуха приняты в соответствии с ГОСТ 30494;

- для обеспечения требуемых метеорологических условий и чистоты воздуха проектом предусматривается общеобменная приточно-вытяжная вентиляция;

- для обеспечения требуемых условий воздушной среды в помещениях предусматривается общеобменная приточно-вытяжная вентиляция с механическим побуждением с учетом режима работы предприятия и количества вредных выделений. Удаление воздуха системой общеобменной вентиляции предусматривается из верхней зоны, а подача приточного воздуха - рассредоточено в рабочую зону;

- вентиляция торговых залов предусматривается приточно-вытяжными с механическим побуждением системами. Подача и удаление воздуха осуществляется из расчёта 20 м /ч на человека для обеспечения санитарно-гигиенических требований;

- вытяжная вентиляция сан. узлов запроектирована с механическим побуждением;

- воздуховоды систем выполнить из тонколистовой холоднокатанной оцинокованной стали ГОСТ14918-80*. Воздуховоды, прокладываемые в пределах чердака, а также элементы забора наружного воздуха к приточным установкам (до калорифера) теплоизолируются стекломатами “URSA” с фольгированным покрытием, толщиной 60 мм;

- для достижения предела огнестойкости 0,5 часа транзитные воздуховоды изолируются огнезащитным вспучивающимся покрытием ВПМ-2 (ГОСТ 25131-82), толщиной 4мм;

- монтаж систем вентиляции выполнить в соответствии с требованиями СНиП 3.05.01-85 «Внутренние санитарно-технические системы с соблюдением техники безопасности по СНиП III-4-80* «Техника безопасности в строительстве», СНиП 12-03-99 «Безопасность труда в строительстве»;

- в местах прохода воздуховодов через межэтажные перекрытия устанавливаются огнезадерживающие клапана с пределом огнестойкости 1 час с тепловым замком.

2 РАСЧЕТ ОСНОВНЫХ ПАРАМЕТРОВ ВЕНТИЛЯЦИИ И ПОДБОР ОБОРУДОВАНИЯ

1. Расчёт необходимого объёма воздуха

Расчет вентиляции, как правило, начинается с подбора оборудования, подходящего по таким параметрам, как производительность по прокачиваемому объему воздуха и измеряемому в кубометрах в час.

Важным показателем в системе является кратность воздухообмена.

Кратность воздухообмена показывает, сколько раз происходит полная замена воздуха в помещении в течение часа.

Кратность воздухообмена определяется СНиП и зависит от:

– назначения помещения;

– количества оборудования,

– выделяющего тепло,

– количества людей в помещении.

В сумме все значения по кратности воздухообмена для всех помещений составляют производительность по воздуху.

Для определения требуемой производительности необходимо рассчитать два значения воздухообмена: по кратности и по количеству людей, после чего выбрать большее из этих двух значений.

Расчет воздухообмена по кратности:

L = n · S · H,

где L — требуемая производительность приточной вентиляции, /ч;

n — нормируемая кратность воздухообмена:

для жилых помещений n = 1; для офисов n = 2,5;

S — площадь помещения, ;

H — высота помещения, м.

L =2,5·6000·3,5=52500 /ч

Расчет воздухообмена по количеству людей:

L = N · ,

где L — требуемая производительность приточной вентиляции, м3/ч;

N — количество людей;

— норма расхода воздуха на одного человека:

На покупателя — 20 /ч;

На работника торгового зала — 60 /ч.

Требуемая производительность приточной вентиляции на 1 этаж:

L =150·20+30·60=4800 м³/ч

Мощность (кВт) электродвигателя для вентилятора

,

где L - производительность вентилятора, м³/с;

Pст - давление на выходе вентилятора, Па;

- КПД вентилятора, равный 0,5-0,85;

- КПД передачи;

- коэффициент запаса, равный 1,1-1,5 при мощности менее 5 кВт.

 Развиваемое вентилятором давление расходуется на преодоле-ние сопротивлений, возникающих при движении воздуха в присоединенных к вентилятору воздуховодах. Давление воздуха (статическое, динамическое, полное) изменяется по длине воздуховода в зависимости от вида и величины сопротивлений, размещения местных сопротивлений. В наиболее простом случае, когда воздуховод прямой и имеет одинаковое поперечное сечение по всей длине, скорость движения воздуха, а следовательно, и величина динамического давления во всех точках всасывающей и нагнетательной линии одинаковы. Если пренебречь влиянием местных сопротивлений на входе воздуха в воздуховод и на выходе из него, то давление, создаваемое вентилятором, расходуется только на преодоление сопротивления трения.

Рекомендуемая скорость движения воздуха в воздуховоде –

1,5-4 м/с

V= L / 3600 F (м/сек),

где L - расход воздуха, м³/ч;

F - площадь сечения канала, м².
