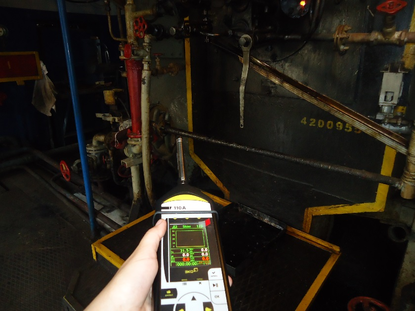

Рисунок 7.1 Шумомер «ЭКОФИЗИКА-110А»
Таблица 7.2
Предельно допустимые уровни звукового давления, уровни звука
и эквивалентные уровни звука для основных наиболее типичных видов
трудовой деятельности и рабочих мест
| № п/п | Вид трудовой деятельности, рабочее место | Уровни звукового давления, дБ, в октавных полосах со среднегеометрическими частотами, Гц | Уровни звука и эквивалентные уровни звука, дБА | ||||||||
| 31,5 | 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | |||
| 10 | Рабочая зона в помещениях энергетического отделения судов с постоянной вахтой (помещения, в которых установлена главная энергетическая установка, котлы, двигатели и механизмы, вырабатывающие энергию и обеспечивающие работу различных систем и устройств) | 107 | 95 | 87 | 82 | 78 | 75 | 73 | 71 | 69 | 80 |
7.2 Измерения интенсивности теплового излучения
Значительное влияние на микроклимат производственных помещений имеющие нагретые или раскаленные поверхности, оказывает тепловое излучение, к таким помещениям относят и котельные. Тепловым (инфракрасным) излучениями называют тепловые лучи, распространяющиеся в пространстве в виде электромагнитных волн длиной от 0,76 до 100 мкм [6]. Важнейшим фактором инфракрасного облучения организма является интенсивность теплового излучения, измеряемая в Вт/м2, ранее измерялось в кал/ (см2 мин).
Измерение интенсивности теплового излучения проводилось радиометром неселективным «Аргус-03». Измерялось интенсивность теплового излучения экономайзера. Технологической картой оператора котельной предусмотрено периодическое использование запорные арматуры экономайзера для подачи воды.
Радиометр неселективным «Аргус-03» предназначен для измерения энергетической освещенности объекта в диапазоне от 1,0 до 2000 Вт/м2 в спектральном диапазоне от 0,5 до 20,00 мкм. Принцип работы основан на преобразовании потока излучения, создаваемого источниками, в исправный электрический сигнал, пропорциональный энергетической освещенности, который затем преобразуется аналого-цифровым преобразователем в цифровой код, индицируемый на цифровом табло индикаторного блока [14]. Результаты измерений оформлены в протоколе (приложение Б). На рисунке 7.2 изображен прибор, которым измеряли интенсивность теплового излучения Радиометр неселективный «Аргус-03».

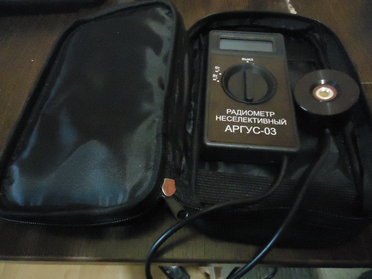

Рисунок 7.2 Радиометр неселективный «Аргус-03»
В таблице 7.3 предоставлены показания измерений интенсивности теплового излучения на рабочем месте оператора котельной.
Таблица 7.3
Показания измерений на рабочем месте оператора котельной
| № п/п | Расстояние от источника излучения, см | Интенсивность теплового излучения, Вт/м2 |
| 1. | 10 | 320 |
| 2. | 20 | 335 |
| 3. | 30 | 337 |
| 4. | 40 | 340 |
| 5. | 50 | 348 |
| 6. | 60 | 355 |
| 7. | 70 | 360 |
Во избежание чрезмерного общего перегрева организма и локального повреждения необходимо организовать теплоизоляцию.
8 Мероприятия по улучшению условий труда персонала котельных
По проведенному анализу состояния рабочих мест по котельным Локомотивного депо ст.Хабаровск-2 и Локомотивного депо ст. Вяземская можно сделать следующие выводы. Наибольшее воздействие на работников связанно с фактором шумового воздействия, которое исходит от форсунок и дутьевых насосов и сопровождает рабочий процесс на протяжении всей смены. Хочется отметить не достаточную вентиляцию на объекте ст. Вяземская, вентиляция естественная находится на потолке и тяга не велика (рисунок 8.1).

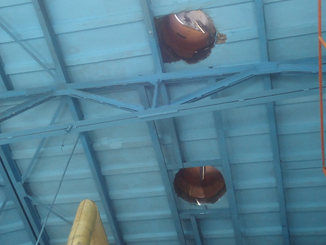

Рисунок 8.1 Естественная вентиляция котельной
Локомотивного депо ст. Вяземская
Также работники на котельной Локомотивного депо ст. Вяземская не всегда используют средства индивидуальной защиты, что повышает риск уровня воздействия опасных и вредных производственных факторов.
На рисунке 8.2 оператор котельной крутит вентиль подачи мазута на форсунку без рукавиц.
Рисунок 8.2 Оператор котельной
Локомотивного депо ст. Вяземская
Отметим также не универсальную систему слива мазута, сливщик-разливщик работает, при помощи шлангов сливает с цистерны мазут в приемную емкость при этом порядочно контактирует с мазутом (рисунок 8.3 и 8.4).
Рисунок 8.3 Приемная емкость мазута котельной
Локомотивного депо ст.Хабаровск-2

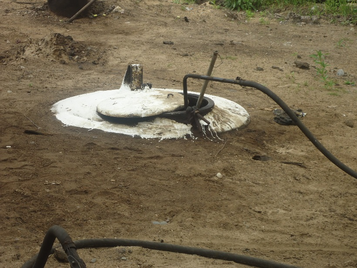

Рисунок 8.4 Приемная емкость мазута котельной
Локомотивного депо ст. Вяземская
8.1 Рекомендация по организации установка для слива мазута с железнодорожных систем типа УСН «Поток»
В целях с исключением загрязнения кожных покровов и спецодежды персонала котельной мазутом, прилегающей территории от случайных проливов топлива и уменьшением пожарной опасности рекомендуется установка для слива мазута с железнодорожных систем типа УСН «Поток». Установка предназначена для нижнего слива мазута с железнодорожных вагонов-цистерн. Устройство соответствует техническим условиям ГОСТ 18194-79. Принцип работы установки основан на применении системы патрубков с герметизированными шарнирными коленами, позволяющими производить слив как самотеком, так и принудительно, с помощью насосного агрегата.
Принцип работы установки основан на применении системы патрубков с герметизированными шарнирными коленами, позволяющими производить слив как самотеком, так и принудительно, с помощью насосного агрегата. Установка «ПОТОК» состоит из опорного патрубка (тумбы), 2-х подвижных патрубков с коленами, шарниров: двух для перемещения в горизонтальной плоскости и двух – в вертикальной, присоединительной головки, рессоры с регулировочным винтом.
Отличительные особенности:
- повышенная долговечность за счёт улучшенной конструкции шарнирных соединений;
- предельно простое, удобное и надёжное крепление к сливной горловине цистерны;
- комплектация фиксирующими клиньями, исключающими несанкционированное отсоединение установки от горловины цистерны;
- специально разработанная постель (уплотнительная манжета) исключает утечки;
- разработанная конструкция оголовника упрощает обслуживание установки.
Все модели установок "ПОТОК" комплектуются присоединительными тумбами - для подключения установки к основной магистрали-мазутопроводу, когда приемный фланец трубопровода расположен вертикально - и гаражными устройствами для фиксации установки в гаражном положении, что позволяет:
- снизить консольную нагрузку на опорный шарнир, что способствует увеличению срока его службы;
- фиксировать установку в нерабочем положении, исключающем ее контакт с подвижным составом в нерабочее время.
Шарнирные соединения имеют антикоррозийное покрытие, предотвращающее образование продуктов коррозии в зоне контакта шариков подшипника с дорожкой качения, а специально разработанные манжеты позволяют проводить слив. Только на установках "ПОТОК" применены оцинкованные подшипники, повышающие надежность и долговечность шарнирных соединений.
Полностью переделаны уплотнения вместо обычных манжет разработана и опробована специально разработанная конструкция уплотнительного узла, изготовленная из маслобензиностойкой резины. Допустимые пределы неточности подключения установки “ПОТОК-150” к сливной горловине цистерны составляют 2 метра.
Установка УСН "ПОТОК" 175 ГМ может комплектоваться теплообменником для разогрева мазута.
На рисунке 8.5 представлена Установка УСН-150 ХЛ1, которая предназначена для нижнего слива мазутов из железнодорожных вагонов-цистерн.

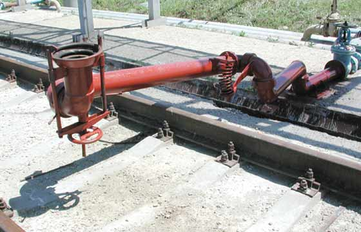

Рисуноу 8.5 Установка УСН-150 ХЛ1
8.2 Рекомендация по установке устройства подогрева мазута
В связи с недостатками подогрева мазута открытым (острым паром) описанными в разделе 6.3 предлагается внедрить в эксплуатацию новые аппаратные устройства.
Устройства нижней откачки мазута УНО (рисунок 8.6) предназначено для разогрева и слива мазута из железнодорожных цистерн способом разогрева горячим мазутом. Разогрев цистерны горячим мазутом технологически более сложен, чем разогрев пароструйными аппаратами, однако имеет и существенные преимущества: во-первых, мазут не обводняется, а во-вторых, нет потерь тепла с уходящим паром при необходимости послесливной пропарки для зачистки цистерн. Для подачи горячего мазута в объём цистерны используются высокоэффективные струйные насадки оригинальной конструкции, обеспечивающие равномерный прогрев цистерны.

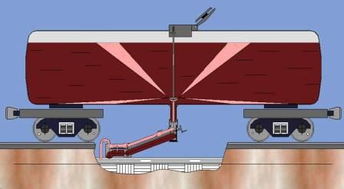

Рисунок 8.6 Разогрев и слив мазута с помощью УНО-60.2
Разработаны две модификации устройств нижней откачки:
- УНО-60.1– для открытого слива мазута с использованием сливного желоба и приёмных ёмкостей;
- УНО-60.2 – для закрытого слива с откачкой разгружаемого мазута насосом непосредственно в ёмкости хранения.
Поиски других эффективных методов слива жидкого топлива ведутся в ряде направлений. Среди них определенный интерес представляют слив мазута с применением высокочастотного нагрева и нагрева инфракрасным излучением.
Установка сверхвысокой частоты. Принцип работы основан на нагреве вязких нефтепродуктов, вызванном диэлектрическими потерями при взаимодействии электрического компонента СВЧ - поля с веществом по всему объему и не имеет вышеуказанных недостатков. Кроме того, СВЧ -энергия ослабляет межмолекулярные связи в продукте, снижая его вязкость до технологически требуемой даже при температурах перегрева меньших, чем достигаются при нагреве традиционным способом.
Металлические стенки цистерны практически не подвергаются нагреву СВЧ - энергией и являются своеобразным экраном, препятствующим проникновению СВЧ - излучения в окружающее пространство, создавая безопасные условия труда.
8.3 Установка на рабочих местах оператора котельной звукопоглощающей кабины
Совместно с ведущим специалистом по охране труда Хабаровского участка тепловодоснабжения ДДТВУ-1 предложена для дальнейшего внедрения на участках котельных установка звукопоглощающих кабин, которая позволит снизить шумовое воздействие на работников котельных до класса условий труда 2 (допустимый). Предполагается эксплуатировать звукопоглощающую кабину как постоянное рабочее место оператора котельной.
Звукопоглощающая кабина предназначена для понижения уровня шума в закрытых помещениях. Используются для защиты персонала от опасного производственного шума, локализации пыли, разграничения и выделения рабочих зон внутри помещений. Применяется при проведении работ с повышенным уровнем шума внутри кабины или как убежище от шума в помещениях со значением шума, превышающим ПДУ. Стандартная шумопоглощающая кабина собирается из шупопоглащающих панелей, снабжается одно- или двухстворчатой дверью со смотровым окном (окнами) 200x1350 мм и потолоком с проемом 200x200 мм для подключения вытяжной системы вентиляции. Порошковая окраска, зеленый цвет: «RAL-6011». Шумопоглощающие кабины поставляются стандартных размеров 2130x2130x2552 мм (рисунок 8.7).
Рисунок 8.7 Звукопоглащающая кабина
8.4 Внедрение в эксплуатацию вентиляционного дефлектора
Для поддержания необходимого воздухообмена в помещении котельной используются стандартные принудительные вентиляционные системы. Помимо высокого уровня энергопотребления вентиляционные устройства создают повышенный уровень шума и занимают достаточно большие пространства в помещениях. Эффективность систем общеобменной вентиляции определяется, в первую очередь, достижением необходиого санитарно-гигиенического эффекта при относительно небольших энергозатратах. В связи с этим предлагается использовать дефлекторы, защищённые патентами, оригинальная конструкция которых позволяет в ветреную погоду (более 2 м/с) обходится без электрической энергии вентилятора благодаря конфузорной формы патрубков [10]. Благодаря отличительным признакам дефлектор можетработать в любую погоду при любых неблагопритяных климатических погодных условиях в результате чего повышается его производительность. Это обусловлено тем, что увеличивается скорость тяги в конфузоре, что приводит к образованию факльного выброса. Образование факельного выброса позволяет исключить намерзание осадков над верхней частью конфузора в цилиндрическом кожухе, в результате увеличивается производительность дефлектора.
Предлагаемый дефлектор, иллюстрируется чертежом, на котором показан его вертикальный разрез (приложение В).
