8. Сагирова, И.С. Аппараты высокого напряжения. Том 2. Разъединители и заземлители. Часть 1. Разъединители внутренней установки: Справочник [Текст]/ И.С Сагирова, Т.Н. Давыдова − М.: Информэлектро, 2000.
9. Каталог продукции компании Oldham “Аккумуляторы свинцово–кислотные герметизированные стационарные серии ESPACE RG, HI, FTR”, [Текст] 1999. – 23 с.
10. Комплектные распределительные устройства напряжением 6-10 кВ «Классика» Серии D-12Р Техническое описание КЛВЕ 674512.001 ТО [Электронный ресурс].
11. Схемы принципиальные электрические распределительных устройств подстанций напряжением 35-750 кВ. Типовые решения [Текст] - Энергосетьпроект, 2007 г.
12. Методическое пособие по расчету систем оперативного тока, собственных нужд, заземляющих устройств и молниезащиты подстанций 35 кВ и выше [Текст]/А.В. Иванов, Т.В. Колчин.– Н.Новгород, 2000. – 40с.:ил.
13. Тесленко И.М., Производственное освещение : учеб. пособие / И.М.Тесленко. – Хабаровск : Изд-во ДВГУПС, 2014. – 103 с. : ил
14. ГОСТ 12.0.003 – 74 «Опасные и вредные производственные факторы. Классификация.»
15. СП 52.13330.2011 Естественное и искусственное освещение. Актуализированная редакция СНиП 23-05-95* Министерство регионального развития Российской Федерации. – М. : Минрегион России, 2011.
16. Каталог продукции ЗАО «Транс-сигнал». – [Электронный ресурс]. – 2015 – Режим доступа: http://www.trans-signal.ru
17. Гусарова Е.В. Экономическое обоснование эффективности проектных решений и внедрения новой техники на железнодорожном транспорте / Е.В. Гусарова – Хабаровск.: ДВГУПС, 2008. – 157 с.
18. Каталог электрооборудования [Электронный ресурс]. – Режим доступа: http://www.zaokurs.ru/свободный. – Загл. с экрана.
ПРИЛОЖЕНИЕ А
(обязательное)

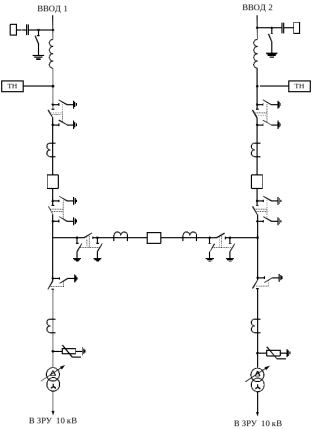

Рисунок А.1 – Принципиальная схема 35-5А

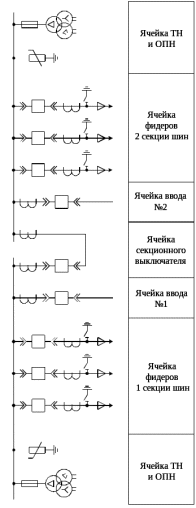

Рисунок А.2 – Схема главных соединений КРУ – 10 кВ
ПРИЛОЖЕНИЕ Б
(обязательное)
Обработка результатов контрольных замеров активной и реактивной мощности по подстанции

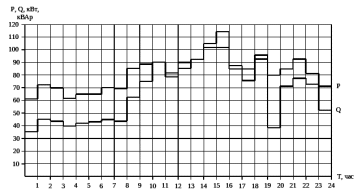

Рисунок Б.1 – Суточный график нагрузок по фидеру - 1

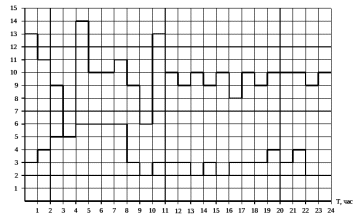

Рисунок Б.2 – Суточный график нагрузок по фидеру - 3

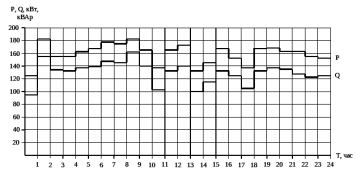

Рисунок Б.3 – Суточный график нагрузок по фидеру - 4

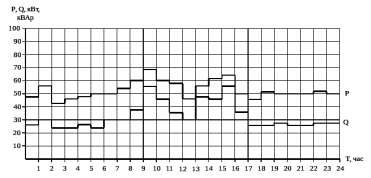

Рисунок Б.4 – Суточный график нагрузок по фидеру - 5

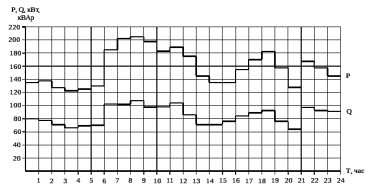

Рисунок Б.5 – Суточный график нагрузок по фидеру - 6
Таблица Б.1 Наибольшая активная и реактивная мощности по фидерам 10 кВ (включая фидера АБ и ТСН)
| Наименование нагрузки | Наибольшая активная мощность Pmax, кВт | Наибольшая реактивная мощность Qmax, кВАр | Среднесуточная активная мощность потребителей Pc, кВт |
| Фидер – 1 | 181,8 | 148,2 | 234,6 |
| Фидер – 3 | 102,0 | 114,0 | 153,0 |
| Фидер – 4 | 6,0 | 14,0 | 15,2 |
| Фидер – 5 | 204,0 | 107,0 | 230,4 |
| Фидер – 6 | 68,0 | 56,0 | 88,1 |
| ТСН-1 | 71,4 | 33,0 | 78,7 |
| ТСН-2 | 76,9 | 36,2 | 85,0 |
| Сумма | 710,1 | 508,4 | 884,9 |
ПРИЛОЖЕНИЕ В
(обязательное)
Рисунок В.1 – Структурная
схема подстанции
Рисунок В.2 - Расчетная схема с указанием точек короткого замыкания
ПРИЛОЖЕНИЕ Г
(обязательное)
Таблица Г.1 – Расчет максимальных рабочих токов
| Наименование присоединений сборных шин | Формула для расчета
| Значение |
| Ввода 35 кВ и перемычка между вводами | | |
| Первичная обмотка понижающего трансформатора | | |
| Ввод РУ – 10 кВ | | |
| Сборные шины РУ – 10 кВ | | |
| Районные потребители 10 кВ | | |
Таблица Г.2 - Расчёт теплового импульса
| Наименование РУ | Iпс, кА | tРЗ, с | tСВ, с | Та, с | | Bк·106 А2·с |
| 1.ЗРУ-35 кВ вводы 35 кВ | 4,603 | 1,500 | 0,050 | 0,020 | 1,670 | 35,383 |
| 2.ЗРУ-10 кВ вводы 10 кВ | 3,957 | 1,000 | 0,050 | 0,015 | 1,065 | 16,676 |
| 3.Фидера 10 кВ | 0,500 | 0,050 | 0,015 | 0,565 | 8,847 |
, сТаблица Г.3 - Результаты выбора сборных шин
| Наименование РУ | Тип выбранного шинопровода | По длительно допускаемому току, | По термической стойкости, | По электродинамической стойкости, [] |
| ОРУ-35 кВ | А-25х3 | 265≥40,5 | 75≥65,4 | 91≥17,370 |
| ОРУ-10 кВ | А-20х3 | 215≥24,3 | 60≥44,9 | 91≥5,354 |
, А
, мм2
расч, МПа
ПРИЛОЖЕНИЕ Д
(обязательное)
Таблица Д.1 - Объем измерений для РУ-35 кВ
| Приборы | Тип | Число катушек | Количество приборов | Потребляемая мощность одной катушки, ВА | cos | Общее потребление мощности | |
| Р, Вт | Q, квар | ||||||
| Счетчик активной энергии | ЕвроАльфа | 1 | 2 | 4,0 | 0,50 | 8,00 | 13,86 |
| Счетчик реактивной энергии | ЕвроАльфа | 1 | 2 | 4,0 | 0,50 | 8,00 | 13,86 |
| Микропроцессорная релейная защита | Черный ящик | 1 | 2 | 5,0 | 1,00 | 10,00 | - |
| Итого | 26,00 | 27,72 | |||||
Таблица Д.2 - Объем измерений для КРУ-10 кВ
| Приборы | Тип | Число катушек | Кол-во приборов | Потребляемая мощность одной катушки, ВА | cos | Общее потребление мощности | |
| Р, Вт | Q, квар | ||||||
| Счетчик активной энергии | ЕвроАльфа | 1 | 4 | 4,0 | 0,50 | 8,00 | 13,86 |
| Счетчик реактивной энергии | ЕвроАльфа | 1 | 4 | 4,0 | 0,50 | 8,00 | 13,86 |
| Итого | 16,00 | 27,72 | |||||
Таблица Д.3- Нагрузка аккумуляторных батарей
| Вид нагрузки | Нагрузка на батарею, А | |
| Длительная | Кратковременная | |
| Аварийное освещение | 11,50 | - |
| Цепи управления и защиты | 10,00 | - |
| Лампы положения выключателей | 2,00 | - |
| Устройства телеуправления и связи | 1,50 | - |
| Привод выключателя | - | 100 |
| Итого | 25,00 | 100 |
Таблица Д.4 - Определение мощности на подогрев выключателей.
| Тип РУ | Тип выключателей | Мощность подогрева приводов, кВт | Кол-во, шт | , кВт |
| ОРУ-35 кВ | ВБГЭ-35 | 2,8 | 3 | 8,4 |
| ЗРУ-10 кВ | ВВ/ТЕL- 10 | 0,8 | 11 | 8,8 |
| Всего , кВт | 17,2 | |||
Таблица Д.5 - Определение мощности собственных нужд ПС «Х».
| Потребитель | Ки | Км | P, кВт | Pрас, кВт | Qр, кВАр |
| Освещение ЗРУ-35 | 0,8 | 1,0 | 1,00 | 0,80 | - |
| Освещение ЗРУ-10 | 0,8 | 1,0 | 2,00 | 1,60 | - |
| Освещение щитовой | 1,0 | 1,0 | 1,00 | 1,00 | - |
| Наружное освещение | 0,7 | 1,0 | 2,00 | 1,40 | - |
| Отопление ЗРУ-35 | 1,0 | 1,0 | 10,00 | 10,00 | - |
| Отопление ЗРУ-10 | 1,0 | 1,0 | 14,00 | 14,00 | - |
| Отопление щитовой | 1,0 | 1,0 | 10,00 | 10,00 | - |
| ДГА (компрессор, вентилятор, освещение, управление и т.д.). | 0,9 | 0,8 | 15,00 | 13,50 | 9,89 |
| Комната отдыха (эл.чайник, эл. обогрев, телевизор, холодильник, свч-печь) | 0,5 | 1,0 | 3,00 | 1,50 | - |
Окончание таблицы Д.5.
| Потребитель | Ки | Км | P, кВт | Pрас, кВт | Qр, кВАр |
| Пульт дежурного, охранная и противопожарная сигнализация | 1,0 | 1,0 | 0,75 | 0,75 | - |
| Зарядное устройство | 1,0 | 0,9 | 7,68 | 7,68 | 5,40 |
| Линия АБ «Запад» | 1,0 | 42,60 | 42,60 | 11,50 | |
| Линия АБ «Восток» | 1,0 | 40,05 | 40,05 | 10,44 | |
| Всего | 162,08 | 37,23 | |||
