При выполнении работы в электроустановках лицо, проводящее какую либо работу должно руководствоваться определенными стандартами по электробезопасности. К таким стандартам относится следующая нормативно-техническая документация:
-
межотраслевые правила по охране труда при эксплуатации электроустановок;
-
правила технической эксплуатации электрических станций и сетей;
-
правилами организации технического обслуживания и ремонта оборудования, зданий и сооружений электростанций и сетей;
-
правилами организации работы с персоналом на предприятиях и в учреждениях энергетического производства;
-
правилами применения и испытания средств защиты, используемых в электроустановках;
-
правилами безопасности при работе с инструментами и приспособлениями;
-
правила устройства электроустановок.
На основании выше перечисленных документов, создаются инструкции по охране труда для электротехнического персонала. В этих инструкциях расписаны все меры по электробезопасности при выполнении работ в электроустановках.
Заземление – одна из основных и старейших защитных мет. При этой защитной мере все металлические корпуса электроприемников, металлические конструкции и т.д., которые могут оказаться изза повреждения изоляции под опасным напряжением. Должны быть заземлены, т.е. преднамеренно соединены с землей.
Назначение защитного заземления заключается в том, чтобы создать между корпусом защищаемого устройства и землей электрическое соединение с достаточно малым сопротивлением для того, чтобы в случае замыкания на корпус этого устройства прикосновение к этому корпусу человека (параллельное присоединение) не могло вызвать прохождение через его тело тока величины, которая угрожала бы жизни или здоровью. Отсюда следует, что для обеспечения безопасности пригодно не всякое соединение с землей, а только имеющее достаточное малое сопротивление, во всяком случае, во много раз меньше, чем сопротивление тела человека. Человек может оказаться под действием поражающего тока в случаях одно двухфазного (двухпроводного) прикосновения к неизолированным токоведущим частям электроустановки в соответствии с рисунком 9.1 , при попадании под напряжения шага в зоне замыкания тока на землю при приближении к токоведущим частям напряжением выше кВ на недопустимо близкое расстояние, что приводит к возникновению электрической дуги между токоведущими частями и человеком.

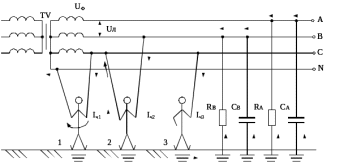

Рисунок 9.1 Возможные случаи (1, 2, 3) прикосновения
человека к токоведущим частям электрических сетей
При коротком замыкании в электроустановках человек может получить травму от факторов. Вызываемых самой дугой, не включаясь в цепь поражающего тока [19,20].
Двухфазное (двухпроводное для однофазной цепи) прикосновение человека к токоведущим частям наиболее опасно, так как в этом случае в цепи поражающего тока (см. случаи 1 и 2 на рисунке 6.1), кроме тела человека и обладающих очень малым сопротивлением токоведущим частям сети, нет других сопротивлений. А значит, практически все напряжения сети падает на тело человека и тогда:
(9.1)
где
фазное напряжение сети;
- линейное напряжение сети
(
);
сопротивление тела человека.
В случае 3, показанном на рисунке 6.1, опасность поражения меньше, чем в двух первых, потому что последовательно с человеком в цепь поражающего тока включены сопротивления обуви, средств защиты, пола и изоляции фаз относительно земли.
Установка заземления. Устанавливать заземления на токоведущие части необходимо непосредственно после проверки отсутствия напряжения.
Переносное заземление сначала нужно присоединить к заземляющему устройству, а затем, после проверки отсутствия напряжения, установить на токоведущие части.
Снимать переносное заземление необходимо в обратной последовательности: сначала снять его с токоведущих частей, а затем отсоединить от заземляющего устройства.
Установка и снятие переносных заземлений должны выполняться в диэлектрических перчатках с применением в электроустановках напряжением выше 1000 В изолирующей штанги. Закреплять зажимы переносных заземлений следует этой же штангой или непосредственно руками в диэлектрических перчатках.
9.1 Установка заземлений в распределительных устройствах
В электроустановках напряжением выше 1000 В заземляться должны токоведущие части всех фаз (полюсов) отключенного для работ участка со всех сторон, откуда может быть подано напряжение, за исключением отключенных для работы сборных шин, на которые достаточно установить одно заземление.
При работах на отключенном линейном разъединителе на провода спусков со стороны ВЛ независимо от наличия заземляющих ножей на разъединителе должно быть установлено дополнительное заземление, не нарушаемое при манипуляциях с разъединителем.
Заземленные токоведущие части должны быть отделены от токоведущих частей, находящихся под напряжением, видимым разрывом.
Установленные заземления могут быть отделены от токоведущих частей, на которых непосредственно ведется работа, отключенными выключателями, разъединителями, отделителями или выключателями нагрузки, снятыми предохранителями, демонтированными шинами или проводами.
Непосредственно на рабочем месте заземление на токоведущие части дополнительно должно быть установлено в тех случаях, когда эти части могут оказаться под наведенным напряжением (потенциалом).
Переносные заземления следует присоединять к токоведущим частям в местах, очищенных от краски.
В электроустановках напряжением до 1000 В при работах на сборных шинах РУ, щитов, сборок напряжение с шин должно быть снято и шины (за исключением шин, выполненных изолированным проводом) должны быть заземлены. Необходимость и возможность заземления присоединений этих РУ, щитов, сборок и подключенного к ним оборудования определяет выдающий наряд, распоряжение. Допускается временное снятие заземлений, установленных при подготовке рабочего места, если это требуется по характеру выполняемых работ (измерение сопротивления изоляции и т.п.).
Временное снятие и повторную установку заземлений выполняют оперативный персонал либо по указанию выдающего наряд производитель работ.
Разрешение на временное снятие заземлений, а также на выполнение этих операций производителем работ должно быть внесено в строку наряда «Отдельные указания» с записью о том, где и для какой цели должны быть сняты заземления.
В электроустановках, конструкция которых такова, что установка заземления опасна или невозможна (например, в некоторых распределительных ящиках, КРУ отдельных типов, сборках с вертикальным расположением фаз), должны быть разработаны дополнительные мероприятия по обеспечению безопасности работ, включающие установку диэлектрических колпаков на ножи разъединителей, диэлектрических накладок или отсоединение проводов, кабелей и шин. Перечень таких электроустановок утверждается работодателем и доводится до сведения персонала.
В электроустановках напряжением выше 1000 В устанавливать переносные заземления должны два работника: один имеющий группу четыре, другой имеющий группу три; работник, имеющий группу три, может быть из числа ремонтного персонала, а при заземлении присоединений потребителей из персонала потребителей. На удаленных подстанциях по разрешению административно-технического или оперативного персонала при установке заземлений в основной схеме разрешается работа второго работника, имеющего группу три, из числа персонала потребителей; включать заземляющие ножи может один работник, имеющий группу четыре, из числа оперативного персонала.
Отключать заземляющие ножи и снимать переносные заземления единолично может работник из числа оперативного персонала, имеющий группу три, [2]
ЗАКЛЮЧЕНИЕ
В представленной выпускной квалификационной работе произведено проектирование понизительной подстанции переменного тока 35/10 кВ.
Произведен анализ схем главных электрических соединений:
- для ЗРУ 35 кВ была принята схема главных электрических соединений 5Н “Мостик с выключателями в цепях линий и ремонтной перемычкой со стороны линий” обеспечивая секционирование ВЛ, на случай отключения трансформаторов;
- для ЗРУ 10 кВ выбрана схема главных электрических соединений - одинарная секционированная выключателем система шин;
Произведена проверка мощности установленных понижающих трансформаторов согласно контрольным замерам суточного расхода электроэнергии;
Произведен расчет токов короткого замыкания на всех присоединениях подстанции согласно исходных данных.
Согласно расчету токов короткого замыкания, произведен выбор и проверка основного оборудования подстанции, с учетом требований в части климатического исполнения и категорий размещения и способно выполнять свои функции в нормальных и аварийных режимах работы. Однако с развитием энергетики, к устройствам электроснабжения предъявляются все более высокие требования. Поэтому необходимо своевременно менять устаревающее оборудование подстанции и заменять его более высокотехнологичным и безопасным оборудованием, хотя это и требует финансовых вложений. Но все вложения в развитие будет окупаться и со временем приносить прибыль, обеспечивать устойчивую работу, как подстанции, так и энергосистемы в целом.
Для ЗРУ 35 кВ вместо устаревших масляных выключателей предлагается устанавливать элегазовые баковые выключатели типа ВБГЭ-35-12,5/630 УХЛ1. Также для ЗРУ 35 кВ выбрано следующее оборудование: разъединители типа РГП-2-35/1000 УХЛ1 и РГП-1-35/1000 УХЛ1, трансформаторы тока типа ТОЛ-35-ІII- 0,5/10Р-200/5 У1, трансформаторы напряжения типа ЗНОЛ 35-III-УХЛ1, ограничители перенапряжения типа ОПН-П1-35 УХЛ2;
ЗРУ 10 кВ выполняется в виде комплектного распределительного устройства ячейками марки D-12 компании «Таврида Электрик». Эти ячейки комплектуются вакуумными выключателями типа ВВ/TEL-10-20/630 УХЛ2.
Для питания собственных нужд подстанции произведен выбор ТСН, необслуживаемых аккумуляторных батарей типа ESPACE 6-RG-70 и зарядно-подзарядного агрегата типа НРТ-60.220.
Выполнен расчет заземляющего устройства и защиты открытой части подстанции от прямых ударов молнии.
Одна из тенденций современного развития энергетики – рост токов однофазных КЗ на трансформаторных подстанциях – обуславливает обеспечение выполнение функций заземляющей сетки на протяжении всего срока эксплуатации.
Так же в специальной части проекта разработана методика измерения сопротивления заземляющих устройств измерителем сопротивления Ф4103.
Проведены экономические расчеты, замены устаревшего оборудования подстанции. На основании анализа экономической эффективности можно утверждать, что рассматриваемый проект является экономически выгодным, так как срок окупаемости составляет 1,31 год, что меньше срока окупаемости инвестиций 8 лет, который является наиболее объективным для энергетики.
В разделе безопасности жизнедеятельности произведен расчет освещения понизительной подстанции.
Так же рассмотрен вопрос электробезопасности при установки заземляющих устройтсв.
