Министерство транспорта Российской Федерации

Федеральное агентство железнодорожного транспорта

ФЕДЕРАЛЬНОЕ ГОСУДАРСТВЕННОЕ БЮДЖЕТНОЕ ОБРАЗОВАТЕЛЬНОЕ УЧРЕЖДЕНИЕ ВЫСШЕГО ПРОФЕССИОНАЛЬНОГО ОБРАЗОВАНИЯ «ДАЛЬНЕВОСТОЧНЫЙ ГОСУДАРСТВЕННЫЙ УНИВЕРСИТЕТ

ПУТЕЙ СООБЩЕНИЯ»

Кафедра «Техносферная безопасность»

К ЗАЩИТЕ ДОПУСТИТЬ

Заведующий кафедрой

профессор, д.б.н.

__________ М.Х. Ахтямов

«____» ________ 2015 г.

ОЦЕНКА ОПАСНОСТИ ЭЛЕКТРОМАГНИТНОГО ИЗЛУЧЕНИЯ

ОТ РАДИОТЕХНИЧЕСКИХ ОБЪЕКТОВ

Пояснительная записка к дипломной работе

ДР 20.03.01.944 – 2015

Студент гр. 944 ______________ М. А. Стенина

^{подпись, дата}

Руководитель

старший преподаватель _______________ Р. В. Долгов

^{подпись, дата}

Нормоконтроль

доцент, к.т.н. _______________ К.В. Пупатенко

^{подпись, дата}

Хабаровск – 2015

Содержание

Введение 3

1 Общие сведения об электромагнитном излучении 5

1.1 Электромагнитное поле и электромагнитное излучение 5

1.2 Источники электромагнитного излучения 8

1.3 Принцип работы средств сотовой связи 10

2 Влияние ЭМИ на человека и экосистемы. 15

3 Исследование влияния электромагнитного излучения радиочастотного диапазона в условиях техносферы 21

3.1 Приборы и оборудование 21

3.2 Методы проведения измерений 29

3.3 Метод обработки результатов измерений 32

3.4 Пример проведения измерений с помощью ИПМ-101. 33

3.5 Способы защиты от электромагнитного излучения 34

4 Разработка методических рекомендаций «Оценка опасности электромагнитного излучения от радиотехнических объектов» 39

5 Расчёт санитарно-защитной зоны и зоны ограничения застройки для базовой станции 48

5.1 Общие положения 48

5.2 Исходные данные для расчета СЗЗ и ЗОЗ 49

5.3 Расчет уровней электромагнитного поля по паспортным диаграммам направленности 51

5.4 Расчет границ СЗЗ и ЗОЗ 51

5.5 Выводы по результатам расчетов 57

6 Анализ результатов измерений ЭМИ от РТО 59

6.1 Выводы в ходе проведения исследования 60

Заключение 66

Список использованных источников 68

Введение

В течение жизни каждый человек подвергается воздействию электромагнитного излучения (ЭМИ). На уже существующее ЭМИ природного характера в современном мире накладывается ЭМИ антропогенного происхождения, воздействие которого увеличивается вместе с развитием человечества. Известно, что широкий диапазон частот может влиять на организм человека на молекулярном уровне, в связи с чем возникает вопрос о количественной мере безопасного уровня ЭМИ и возможных последствий для организма.

В 21 веке на человека оказывает воздействие искусственно созданное ЭМИ. Диапазон источников ЭМИ, особенно в городе, варьируется от «карманных» электронных устройств, таких как электробытовые приборы, планшеты, мобильные телефоны, до систем производства, передачи, потребления и распределения энергии – линии электропередач и пр.

Всемирная организация здравоохранения (ВОЗ) рассматривает проблему увеличения ЭМ-нагрузки на население как приоритетную. В документе «Электромагнитные поля и здоровье населения. Политика предупреждения» сказано: принимать меры даже при отсутствии видимого риска.

Целью моей работы было исследование влияния ЭМИ радиочастот на организм человека на примере сотового телефона.

Актуальность данной работы обусловлена тем, что в настоящее время практически у каждого человека, находящегося в возрастной категории старше 5 лет, есть сотовый телефон, который используется постоянно, поэтому и возникают вопросы влияния излучения на здоровье и какими способами можно ограничить воздействия ЭМИ на организм.

Техносфера включает множество источников электромагнитных излучений. Число их за последние 10-15 лет растет в геометрической прогрессии. Сперва тотальная экспансия сотовых телефонов, потом - Wi-Fi, затем планшетные ПК и мобильные модемы. Плюс, не становится меньше всех прочих электронных устройств, которые также излучают электромагнитные волны.

Средства радиосвязи развиваются более 100 лет, а сотовый телефон стал массовым в последние два десятка лет. Такого количества времени пока недостаточно, чтобы определить, насколько сотовый телефон вреден или безвреден на основе широкомасштабного эксперимента над людьми, однако локальные испытания и замеры излучения от средств радиосвязи, а также гипотезы о влиянии излучения на живые организмы, возможно сделать уже сейчас.

1 Общие сведения об электромагнитном излучении

1.1 Электромагнитное поле и электромагнитное излучение

Электромагнитное поле это особая форма материи, посредством которой осуществляется взаимодействие между электрически заряженными частицами, представляющее собой совокупность электрического и магнитного полей, которые при определённых условиях порождают друг друга.

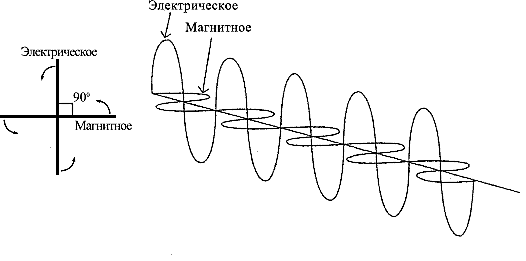

Природа действия электромагнитного поля (ЭМП) и электромагнитного излучения, как частного случая, известна с курсов физики: около проводника, по которому протекает ток, возникают электрическое и магнитное поля. При переменном токе эти поля связываются между собой, образуя единое электромагнитное поле. Оно обладает энергией и характеризуется электрической и магнитной напряженностью. Взаимная связь электрического и магнитного полей заключается в том, что изменение одного из них, приводит к появлению другого. Таким образом, ЭМП распространяется в пространстве в виде электромагнитных волн (излучений). Электрическое поле распространяется как волна, и магнитное поле движется вместе с этой волной, располагаясь под прямым углом по отношению к ней. Проходя сквозь пространство, вся эта конфигурация совершает вращательное движение (рисунок 1.1).

Рисунок 1.1 Электромагнитное поле

Любая электромагнитная волна распространяется в пустом пространстве (вакууме) с одинаковой скоростью - скоростью света (свет также является электромагнитной волной). В зависимости от длины волны электромагнитное излучение делится на:

- радиоизлучение;

- свет (в том числе инфракрасный и ультрафиолет);

- рентгеновское излучение;

- гамма-излучение.

При ускоренном движении заряженных частиц ЭМП способны существовать независимо от источника в форме ЭМИ, которые не исчезают с устранением источника излучения, например, радиоволны.

Среди большого спектра электромагнитных колебаний (волн) самым распространенным по длине и частоте являются радиочастотные (неионизирующие).

Шкала электромагнитных волн условно разделена на шесть диапазонов: радиоволны (длинные, средние, короткие), инфракрасные, видимые, ультрафиолетовые волны, рентгеновское и гамма-излучение (таблица 1.1). Эта классификация основана на механизмах образования волн, а в случаях восприятия их органами чувств — на наличии зрительного или слухового восприятия их человеком. Радиоволны обусловлены переменными токами в проводниках и электронными потоками (макроизлучатели). Инфракрасные, видимые и ультрафиолетовые волны исходят из атомов, молекул и быстрых заряженных частиц (микроизлучателей). Рентгеновское излучение возникает при внутриатомных процессах, гамма-излучение имеет ядерное происхождение.

Таблица 1.1

Классификация электромагнитных излучений (ЭМИ)

Обозначение частот	Наименование	Диапазон волн	Частота колебаний, Гц	Длина волны
Космические ЭМИ	Гамма-лучи рентгеновское ультрафиолетовое ЭМИ ЭМИ видимого спектра инфракрасное ЭМИ	ионизирующие ионизирующие ионизирующие неионизирующие неионизирующие	10 20 - 10 23 10 18 - 10 19 1015 - 1017 1014 - 1015 1012 - 1014	< 2·10-8 см 2·10-5-6·10-12см 4·10-5 - 4·10-7см 7,4·10-5-4·10-5см 5·10-2 - 7,4·10-5 см
Радиоволны	Гипервысокие частоты (ГВЧ №12*)	Децимиллиметровые (гиперзвук)	300-3000 ГГц	10-3 - 10-4м
Радиоволны	Крайне высокие частоты(КВЧ №11)	Миллиметровые МКВ (гиперзвук)	30 - 300 ГГц	10-2 - 10-3м
Радиоволны	Сверхвысокие частоты (СВЧ №10)	Сантиметровые Микроволны	3 - 30 ГГц	10-1-10-2м
Ультразвук	Ультравысокие частоты (УВЧ №9)	Дециметровые Микроволны	0,3 - 3 ГГц	1,0 - 10-1м
Ультразвук	Очень высокие частоты (ОВЧ №8)	Метровые УКВ ультракороткие	30 - 300 МГц	10 м - 1 м
Ультразвук	Высокие частоты (ВЧ №7)	Декаметровые короткие, КВ	3 - 30 МГц	102 - 10 м
Ультразвук	Средние частоты (СЧ №6)	Гектометровые средние ,СВ	0,3 - 3 МГц	103 - 102 м
Низкие частоты	Низкие частоты (НЧ №5)	Километровые длинные, ДВ	30 - 300 кГц	104 - 103 м

Продолжение таблицы 1.1

Обозначение частот	Наименование		Диапазон волн	Частота колебаний, Гц	Длина волны
Низкие частоты		Очень низкие частоты (ОНЧ №4)	Мириаметровые	3 - 30 кГц	105 - 104 м
Слышимый звук		Инфранизкие частоты (ИНЧ №3)	Гектокилометровые	0,3 - 3 кГц	106 - 105 м
Слышимый звук	Сверхнизкие частоты (СНЧ №2)		Мегаметровые	30 - 300 Гц	107 - 106 м
Инфразвук	Крайне низкие частоты (КНЧ №1)		Декамегаметровые	3 - 30 Гц	108 - 107 м
* номер диапазона согласно классификации электромагнитных излучений по диапазонам частот и длинам волн, согласно номенклатуре международного Регламента радиосвязи МККР, Женева, 1979.
Примечание. В медико-биологической практике используются иногда следующие обозначения диапазонов частот: №3-№4 — низкие частоты; №5-№7 — высокие; №8 — ультравысокие; №9-№11 сверхвысокие частоты.

1.2 Источники электромагнитного излучения

Человеческий организм подвергается естественному микроволновому излучению от солнца, космоса, молний, вулканов. Так как человечество до сих пор живо, предположим, что наш организм приспособился к воздействию ЭМИ различных частот.

Физическая величина, оценивающая численное воздействие ЭМИ на организм – плотность потока мощности (ППМ) – количество энергии, протекающее в единицу времени через единицу площади. Самый мощный источник ЭМИ – Солнце. Верх его радиочастотного диапазона можно считать 50 ГГц, так как электромагнитные волны более высокой частоты поглощаются в атмосфере. Итак, безвредным уровнем плотности потока мощности (ППМ) микроволнового излучения (W), с которым человек научился жить, можно считать следующим образом:

W = , (1.1)

где:

k – постоянная Больцмана;

Т_я – яркостная температура Солнца в периоды максимальной активности;

∆F – полоса частот радиоизлучения;
