Текст из файла (страница 8)

Рисунок 5.2 Уровни ЭМП (на высоте 2 м, азимутальное направление 120 град)

Таблица 5.3

Уровни ЭМП (на высоте 2 м, азимутальное направление 240 град)

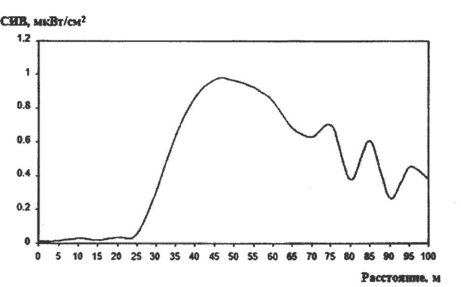

Рисунок 5.3 Уровни ЭМП (на высоте 2 м, азимутальное направление 240 град)

Результатом совокупности расчетов стали нижепредставленные таблица 5.4 и рисунок 5.4, наглядно иллюстрирующие границы зоны ограничения застройки и санитарно-защитной зоны.

Таблица 5.4

Результаты расчетов

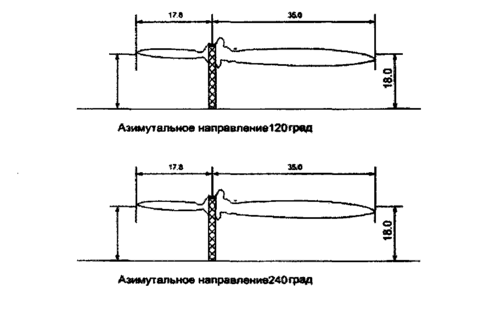

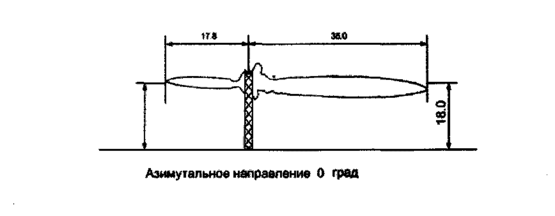

Рисунок 5.4 Зона ограничения застройки

5.5 Выводы по результатам расчетов

В данном разделе были проведены расчеты суммарной интенсивности воздействия электромагнитного поля от проектной базовой станции радиосвязи, являющейся передающим радиотехническим объектом (ПРТО) и попадающей под действие санитарных норм и правил.

По результатам проведенных расчетов ожидаемый уровень плотности потока энергии (ППЭ) электромагнитного поля (ЭМП) не превышает допустимые значения в окружающих зданиях на прилежащей территории. В соответствии с п. 2.1 СанПиН2.2.1/2.1.1 1200-03 «Санитарно-защитные зоны и санитарная классификация предприятий, сооружений и иных объектов» организация СЗЗ для данного ПРТО не требуется. Зона ограничения застройки при максимальной проектной мощности, подводимой к антеннам, должна быть на расстоянии:

- в азимуте излучения 0 градусов - на расстоянии 35 метров и на высоте

18 м от уровня земли;

- в азимуте излучения 120 градусов - на расстоянии 35 метров и на

высоте 18 м от уровня земли;

- в азимуте излучения 240 градусов - на расстоянии 35 метров и на

высоте 18 м от уровня земли.

Таким образом, оборудование проектируемых базовых станций полностью удовлетворяют санитарным нормам и правилам защиты населения от воздействия ЭМИ РЧ, создаваемых ПРТО.

6 Анализ результатов измерений ЭМИ от РТО

В лабораторных условиях нами были проведены замеры 170 сертифицированных сотовых телефонов, допущенных к использованию на территории Российской Федерации, взятых у студентов ДВГУПС. Измерения проводились измерителем напряженности поля малогабаритным (ИПМ-101).

Расчёты производились согласно разработанной методике. Статистические данные представлены на графике на рисунке (6.1):

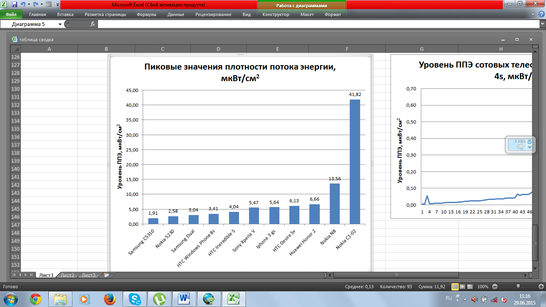

Рисунок 6.1 Пиковые значения ППЭ

измеренных сотовых телефонов

В ходе эксперимента были замечены следующие особенности: у некоторых сотовых телефонов одной и той же модели, например iphone 4s, показатели ППЭ превышают в десятки раз показатели остальных телефонов этой же модели (рисунок 6.2).

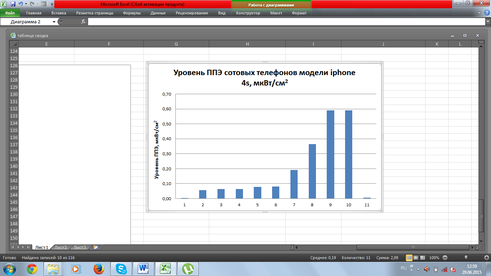

Рисунок 6.2 Уровень ППЭ сотовых телефонов модели iphone 4s

Причинами такого всплеска ППЭ может являться:

1) некачественная конструкция телефонного аппарата;

2) любое механическое воздействие на телефон;

3) далекое нахождение базовой станции от мобильного телефона

6.1 Выводы в ходе проведения исследования

В процессе проведения эксперимента я обнаружила следующие факты в нормировании государственными органами уровня излучений.

В России существовали санитарно-гигиенические нормы, требованиям которых должны были соответствовать сотовые телефоны. Основными здесь являлись Санитарные правила и нормы СанПиН 2.2.4/2.1.8.055 96 «Электромагнитные излучения радиочастотного диапазона (ЭМИ РЧ)». Кроме того, действовали вторичные документы по отношению к СанПиН 2.2.4/2.1.8.055 96: Гигиенические нормативы ГН 2.1.8./2.2.4.019-94 «Временные допустимые уровни (ВДУ) воздействия электромагнитных излучений, создаваемых системами сотовой радиосвязи».

Сейчас действующим законом, регламентирующим нормы воздействия радиочастотного ЭМИ остался: МСанПиН 001-96 «Санитарные нормы допустимых уровней физических факторов при применении товаров народного потребления в бытовых условиях. Межгосударственные санитарные правила и нормы», который устанавливает нормы ППЭ для сотового телефона равные 100 мкВт/см².

Так, согласно таблице 1 п.4.3 «Допустимые параметры электромагнитных излучений в помещениях жилых и общественных зданий и на селитебных территориях» (МГСН 2.03-97), утвержденному постановлением правительства Москвы от 1 апреля 1997 г. N 244, предельно допустимые значения ППЭ от передающих радиотехнических объектов не должны превышать 3 мкВт/см² в производственных и административных зданиях и 2 мкВт/см² в жилых зданиях (в том же диапазоне частот 300МГЦ-300ГГЦ).

Московские нормы в 3-5 раз более жесткие к воздействию на человека высокочастотного ЭМИ, чем 10 мкВт/см², приведенные в МСанПиН 001-96.

Учитывая позицию правительства Москвы (и следовательно московских специалистов санэпиднадзора) по данному вопросу, предположим, что предельно допустимые нормы ППЭ высокочастотного излучения сотовых телефонов тоже надо уменьшить в 3-5 раз (от 100 мкВт/см² до значений 20-33 мкВт/см²). К этому стоит добавить утверждение ведущего специалиста РФТТ Смолиной: «…В настоящее время имеются только экспериментальные достоверные данные, указывающие, что при облучении центральных структур головного мозга ЭМП с удельной поглощенной дозой от 0,4 Вт/кг или от 40 мкВт/кв. см² и более возможно возникновение временных реакций, которые можно трактовать как реакции на раздражитель, так и как патологические с последующей компенсацией».

В конце п.3.6.6. («Электромагнитные поля в производственных условиях. СанПиН 2.2.4.1191-03», утвержденные Главным государственным санитарным врачом Российской Федерации 30 января 2003 г.) для частот 30 кГц — 300 ГГц установлено максимальное допустимое значение ППЭ высокочастотного излучения для частей тела работника (кроме кистей рук) на производстве, равное 10 мкВт/см².

Вывод — на производстве работнику, эксплуатирующему отечественные и импортные технические средства, являющиеся источниками высокочастотного ЭМИ, установлен предел ППЭ высокочастотного излучения в размере 10 мкВт/см². В это же время простой человек у себя в квартире или в офисе на работе может подвергаться высокочастотному излучению от сотового телефона с величиной ППЭ до 100 мкВт/см².

На заводах в СССР работа регулировщика СВЧ-аппаратуры приравнивалась к вредному производству, а допустимая норма плотности потока мощности микроволнового излучения для полного рабочего дня составляла W = 0,01 мВт/см² (10 мкВт/см²). При превышении этого уровня сокращался рабочий день. И хотя все эти льготы в прошлом, норму допустимого уровня плотности потока мощности никто не отменял.

Для СВЧ-печей (работающих как и мобильные телефоны в высокочастотном диапазоне -2450 МГц) Санэпиднадзором СССР (СН № 2666‑83 «Предельно допустимые уровни плотности потока энергии, создаваемой микроволновыми печами») установлен ПДУ утечки СВЧ-излучения микроволновой печи на уровне 10 мкВт/см², на расстоянии 0,5 м от печки. По длительности ежедневного использования СВЧ-печи и сотовые телефоны примерно одинаковы.

Сравнивая данные для ПДУ ППЭ высокочастотного излучения мобильного телефона и других источников СВЧ-излучения, возникают сомнения касаемо полной безопасности этих устройств.
