- наименование ПРТО: Базовая станция сотовой связи № 009 количество передатчиков: базовая станция (БС) - 3;

- мощность каждого передатчика, подводимая к антенне, Вт: 20;

- рабочие частоты (диапазон частот) по каждому передатчику, МГц: БС - 2600, 2600, 2600;

- количество антенн: БС - 3;

- тип антенн: Kathrein 80010621 (3 антенны);

- азимут максимального излучения антенн, град: БС - 0, 120, 240;

- угол места максимального излучения, град: БС - 2, 2, 2;

- коэффициенты усиления антенн, дБи: БС - 18,2;

- диаграмма направленности антенны горизонтальная/вертикальная, град: Kathrein 80010621 61/5.9;

- мощность на выходе каждой антенны, Вт: Kathrein 80010621 - 20;

- временные характеристики работы передатчика на излучение, час: 24;

- высота установки антенн от поверхности земли/от опорной поверхности, м: БС - 18/18.

В соответствии с пунктом 3.4 СанПиН 2.1.8/2.2.4.1190-03 и подпунктами 3.7, 3.8 МУК 4.3.1677-03 в случае одновременного облучения от нескольких источников ЭМИ РЧ, необходимо произвести расчет границ СЗЗ и ЗОЗ по суммарной интенсивности воздействия (СИВ) электромагнитного поля (ЭМП). Данные по проектируемым ПРТО указаны в таблицах 5.1, 5.2.

Таблица 5.1

Общие сведения о базовой станции № 009

Таблица 5.2

Конфигурация базовой станции и антенн

5.3 Расчет уровней электромагнитного поля по паспортным диаграммам направленности

Согласно МУК 4.3.1677-03 определение уровней электромагнитного поля, создаваемого излучающими техническими средствами базовых станций производится по следующим основным формулам:

R_гр = , (5.1)

где R - расстояние от геометрического центра антенны до точки наблюдения (в которой определяется уровень ЭМП);

Dmax - максимальный размер антенны.

Вектор напряженности электрического поля определяется по формуле:

E = , (5.2)

где:

τ - поляризационный орт;

Р - излучаемая мощность;

D - коэффициент направленного действия при θ = 90° и азимуте, соответствующем максимуму ДН;

К= 1,15 ... 1,3-множитель ослабления;

R - расстояние от геометрического центра антенны до точки наблюдения.

Углы θ и φ в формуле (5.2) соответствуют направлению из геометрического центра антенны в точку наблюдения.

5.4 Расчет границ СЗЗ и ЗОЗ

Расчеты ЗОЗ и СЗЗ производились с использованием программного комплекса анализа электромагнитной обстановки, результаты сведены в таблицы 5.1, 5.2, 5.3 по результатам которых построены графики уровней ЭМП поля (рисунок 5.1 – 5.3).

Таблица 5.1

Уровни ЭМП (на высоте 2 м, азимутальное направление 0 град)

Расстояние, м

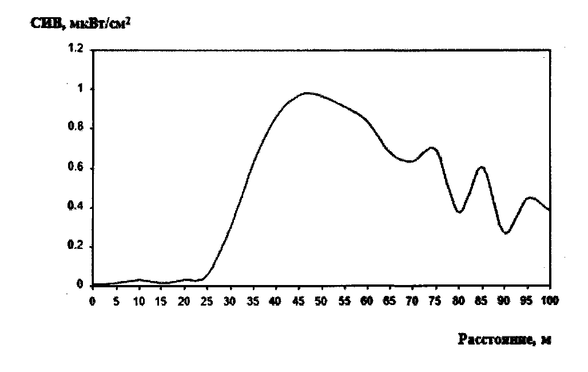

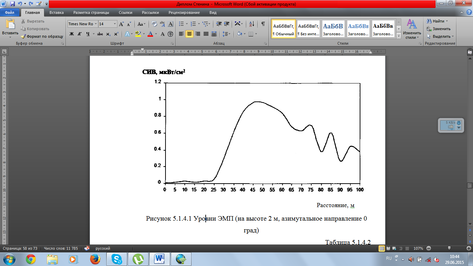

Рисунок 5.1 Уровни ЭМП (на высоте 2 м,

азимутальное направление 0 град)

Таблица 5.2

Уровни ЭМП (на высоте 2 м, азимутальное направление 120 град)

Продолжение таблицы 5.2
