G_р=3,35*10+ 1,98*2=37,46 кН.

F=47+37,46=84,46 кН

По известным данным строятся эпюра продольных сил.

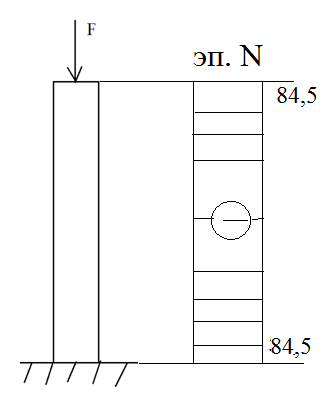

Рисунок 23 Эпюра продольных сил

На основании условия прочности по нормальным напряжениям /26/

(6)

определяется требуемая площадь поперечного сечения

(7)

где - продольная сила,

- допускаемое напряжение при смятии для стали Ст4,

=12 кН/см² /22/.

см²

Из сортамента (ГОСТ 8240-97) выбирается швеллер № 10П с А=10,9 см².

Из сортамента для швеллера № 10П выписываются геометрические характеристики:

s = 0,54 см – толщина стенки;

t = 0,87 см – толщина полки;

h = 10 см – высота швеллера;

b = 4,6 см – ширина полки швеллера.

Стойки выполняются их двух сваренных швеллеров и двух листов стали приваренных в нижней и верхней части. Листы выполняются из листовой стали по ГОСТ 19903-74 квадратной формы шириной 120 мм и толщиной 10 мм.

Для рамы первой линии сортировки изготавливаются две стойки длиной 4875мм

Для рамы второй линии сортировки изготавливаются две стойки длиной 1125мм и две стойки длиной 3850мм.

3.4 Проектирование пружинного блока

Для снижения динамических усилий, передаваемых строительным камнем на раму и поддерживающие конструкции (стойки), и соответствующих санитарных норм рама должна быть эффективно виброизолирована. С этой целью между ней и неподвижными стойками помещаются упругие элементы малой жесткости – пружинные блоки.

Проектирование пружинного блока включает:

выбор типа упругих элементов и общей схемы их компоновки;

расчет упругих элементов на выносливость;

конструктивную разработку узлов крепления упругих элементов к раме и неподвижному основанию.

В качестве упругих элементов применяются цилиндрические винтовые пружины сжатия. Характерные особенности цилиндрических винтовых пружин сжатия приводятся в таблице 4 .

Таблица 4 – Характеристика цилиндрических винтовых пружин

Расчет пружины производится с помощью программы APM Spring

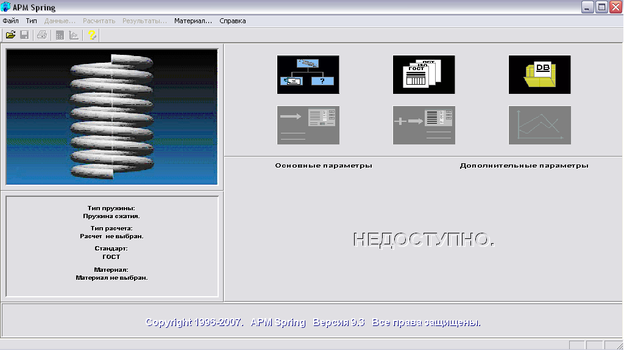

Рисунок 24 Диалоговое окно программы APM Spring

В программе задаются все нужные данные для вычислений и производится расчет.

Исходные данные и результаты расчета сводятся в таблицы 5,6 .

Таблица 5 – Исходные данные для расчета пружины сжатия

Продолжение таблицы 5

Таблица 6 – Результаты расчета пружины сжатия

Продолжение таблицы 6

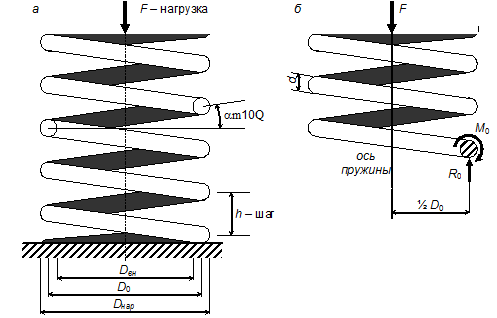

Рисунок 25 Цилиндрическая винтовая пружина сжатия

Конструкция пружинного блока выполняется с цилиндрическими фиксирующими стаканами закрепленными на опорной раме.

1 – опорная рама; 2 – цилиндрический фиксирующий стакан;

3 – цилиндрическая винтовая пружина; 4 – проушина.

Рисунок 26 Конструкция пружинного блока

В опорной раме пружинного блока имеется четыре отверстия для крепления к раме и неподвижному основанию.

3.5 Организация рабочей площадки погрузчика

Подбирается конструкция, которая будет служить опорой верхней рамы и ограничением подъезда погрузчика в опасную зону, чтобы исключить его падение в рабочую зону сортировщика.

4 Обеспечение безопасности при эксплуатации гравитационного сортировщика

Основные термины :

Безопасность труда и охрана здоровья (БТиОЗ) – условия и факторы, которые влияют или могут повлиять на состояние здоровья и безопасности сотрудников или других работников, посетителей или других лиц на месте выполнения работ. /7/

Охрана труда – система сохранения жизни и здоровья работников в процессе трудовой деятельности, включающая правовые, социально-экономические, организационно-технические, санитарно-гигиенические, лечебно-профилактические, реабилитационные и иные мероприятия (ст. 209 Трудового кодекса Российской Федерации).

Производственный участок – физическая зона, находящаяся под контролем работодателя, где работник должен находиться или куда ему необходимо прибыть для выполнения трудовых обязанностей.

Наблюдение за производственной средой – определение и оценка факторов производственной среды и трудового процесса, которые могут оказывать воздействие на здоровье работников.

Опасность – фактор среды и трудового процесса, который может быть причиной травмы, острого заболевания или внезапного резкого ухудшения здоровья.

Проверка – систематический, независимый, оформленный в виде документа процесс получения и объективной оценки данных степени соблюдения установленных критериев.

Опасный производственный фактор – производственный фактор, воздействие которого на работника может привести к его травме.

Вредный производственный фактор – производственный фактор, воздействие которого на работника может привести к его заболеванию.

Условия труда – совокупность факторов производственной среды и трудового процесса, оказывающих влияние на работоспособность и здоровье работника.

Рабочее место – место, где работник должен находиться или куда ему необходимо прибыть в связи с его работой и которое прямо или косвенно находится под контролем работодателя.

Средства индивидуальной и коллективной защиты работников – технические средства, используемые для предотвращения или уменьшения воздействия на работников вредных и (или) опасных производственных факторов, а также для защиты от загрязнения.

4.1 Общие требования по охране труда при работе с гравитационным сортировщиком
