Текст из файла (страница 13)

Нормируемая освещенность производственного помещения равна Е_н=200лк /3/

7.3.2 Расчет производственного освещения

Основной задачей светотехнических расчётов является:

• для естественного освещения - определение необходимой площади световых проёмов;

• для искусственного освещения - определение требуемой мощности электрической осветительной установки для создания заданной освещённости.

Расчет освещения производится в помещении производственного цеха, где находится стенд, параметры, которого приведены в таблице 22:

Таблица 22 - Параметры производственного помещения:

7.3.3 Расчет естественного освещения

При естественном боковом освещении требуемая площадь световых проемов (м²).

, (44)

где S_п - площадь пола помещений, м², - коэффициент световой активности оконного проема, =3; - коэффициент, учитывающий за­тенение окон противостоящими зданиями, =1,0; - коэффициент запаса, определяется с учетом запыленности помещения, расположения стекол (наклонно, горизонтально, вертикально) и периодичности очистки, =1,3; ρ - коэффициент, учитывающий влияние отраженного света; опреде­ляется с учетом геометрических размеров помещения, светопроема и значений коэффициентов отражения стен, потолка, пола, при боковом освещении, благодаря свету, отраженному от поверхности помещения и подстилающего слоя, его ориентировочно можно принимать в пределах от 1,5 до 3,0, принимаем ρ=2, - об­щий коэффициент светопропускания; определяется в зависимости от коэффициента светопропускания стекол, потерь света в переплетах окон, слоя его загрязнения, наличия несущих и солнцезащитных конструкций перед окнами;

S_п=a·b, (45)

где a – длина, a=24м, b – ширина, b=8м.

S_п=24·8=192м²

Значение е_н определяется по формуле (1)

е_н=1,2·0,7=0,84

, (46)

где - коэффициент светопропускания материала, =0,8, - коэффициент, учитывающий потери света в переплетах светопроема, =0,7, -коэффициент, учитывающий потери света в несущих конструкциях, =0,8.

=0,8·0,7·0,8=0,448

=192·0,7·3·1,0·1,3/(100·2·0,448)=5,85м².

Принимаем площадь оконных проемов - 6м², размер оконных проемов – 1м², следовательно, их количество – 6. Оконные проемы располагаем на одной стороне на высоте 4 м.

7.3.4 Расчет искусственного освещения

При проектировании искусственного освещения необходимо учитывать условия зрительной работы, систему освещения, наименьший объект различия, мм, разряд зрительной работы, подразряд зрительной работы, контраст объекта с фоном, характеристику фона.

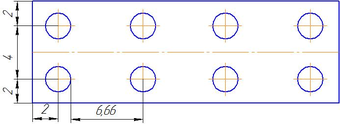

Принимаем люминесцентную ртутную лампу низкого давления, в количестве двух штук в одном светильнике, устанавливаемую на вертикальном потолке, в количестве 8 штук, высота установки – 5,5 м, разряд зрительной работы – Б, подразряд зрительной работы – 2. Схема расположения ламп в цехе приведена на рисунке 30.

Рисунок 30 – Размещение светильников в цехе

Расчет общего равномерного искусственного освещения горизон­тальной рабочей поверхности выполняется методом коэффициента использования светового потока. Световой поток (лм) одной лампы или группы люминесцентных ламп одного светильника.

, (47)

где Е_н - нормируемая минимальная освещенность, Е_н=200лк; S - площадь освещаемого помещения, S=192м²; z - коэффициент нерав­номерности освещения, z= 1,1; k - коэффициент запаса, зависящий от вида технологического процесса и типа применяемых источников света, обычно k = 1,5; n - число светильников в по­мещении, примем n=8; η – коэффициент использования светового потока, η=0,5.

Коэффициент использования светового потока, давший название методу расчета, определяют в зависимости от типа светильника, отражательной способности стен и потолка, размеров помещения, определяемых индексом помещения

i=AB/ [H(A+B)] , (48)

где, А, В - длина и ширина помещения в плане, А=24м, В=8м; Н - высота подвеса светильников над рабочей поверхностью, Н=5,5 м.

i=24·8/ [5,5(24+8)]=1,09

Ф_к=200·192·1,1·1,5/(8·0,5)=5818 лм

По полученному в результате расчета световому потоку по ГОСТ 2239-79* и ГОСТ 6825—91 выбирают ближайшую стандартную лампу и определяют необходимую электрическую мощность. При выборе лампы допускается отклонение светового потока от расчетного в пределах 10...20 %.

Принимаем лампу люминесцентную ртутную низкого давления ЛБ40-С, мощностью 40Вт и величиной светового потока Ф_к=3000 лм.
