- марка провода АС-95/16 (по исходных данным АС-95/16);

- ветровой район III (в исходных данных III);

- гололёдный район I-IV (в исходных данных IV);

Таблица 3.1 – Характеристики опоры П35-1Т

Таблица 3.2 – Характеристики анкерной опоры У35-3+9

Рисунок 3.1 – Эскиз промежуточной

опоры П35-1Т

Рисунок 3.2 – Эскиз анкерно-угловой опоры У35-3+5.

4. ВЫБОР КОЛИЧЕСТВА ИЗОЛЯТОРОВ В ГИРЛЯНДЕ

Согласно ПУЭ 7 издание значения коэффициентов запаса прочности в нормальном режиме при наибольшей нагрузке не ниже 2,5, при среднегодовой температуре, отсутствии гололёда и ветра не ниже 5 для поддерживающей гирлянды, не менее 6 – для натяжной.

Для поддерживающей гирлянды нормативные нагрузки рассчитываются по формулам (4.1) и (4.2).

При наибольшей нагрузке:

. (4.1)

При среднегодовой температуре, отсутствии гололёда и ветра:

. (4.2)

Для натяжной гирлянды нормативные нагрузки рассчитываются по формулам (4.3) и (4.4).

При наибольшей нагрузке:

. (4.3)

При среднегодовой температуре, отсутствии гололёда и ветра:

. (4.4)

На этапе выбора типа изолятора вес гирлянды неизвестен, поэтому для принимается усредненное значение из практики проектирования и эксплуатации. Так для воздушной линии при номинальном напряжении 35 кВ даН.

Рассчитаем нормативные нагрузки по формулам (4.1) – (4.4):

даН;

даН;

даН;

даН.

4.1 Расчет количества подвесных изоляторов

Исходя из значения удельной длины пути утечки гирлянды, произведём расчёт количества изоляторов.

Длина пути утечки L, см, изоляторов и изоляционных конструкций из стекла и фарфора, определяется по формуле:

, (4.5)

где – удельная эффективная длина пути утечки, см/кВ, при степени загрязнения 1 ; – наибольшее рабочее междуфазное напряжение, ; k – коэффициент использования длины пути утечки, определяемый по формуле:

, (4.6)

где – коэффициент использования изолятора; – коэффициент использования составной конструкции с параллельными или последовательно-параллельными ветвями.

;

;

;

.

Длина пути утечки изолятора – 185 мм.

Найдем количество устанавливаемых изоляторов.

Технические характеристики стеклянного изолятора ПС-40 приведены в таблице 4.1.

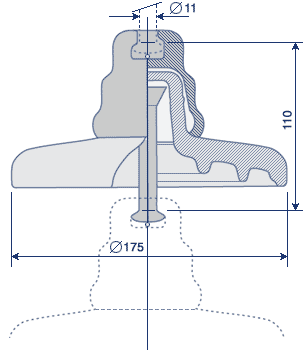

Рисунок 4.1 – Изолятор ПС-40

Таблица 4.1 – Характеристики изолятора ПС-40

4.2 Расчет количества натяжных изоляторов

Исходя из значения удельной длины пути утечки гирлянды, произведём расчёт количества изоляторов.

Длина пути утечки L, см, изоляторов и изоляционных конструкций из стекла и фарфора, определяется по формуле:

, (4.7)

где – удельная эффективная длина пути утечки, см/кВ, при степени загрязнения 1 ; – наибольшее рабочее междуфазное напряжение, ; k – коэффициент использования длины пути утечки, определяемый по формуле:

, (4.8)

где – коэффициент использования изолятора; – коэффициент использования составной конструкции с параллельными или последовательно-параллельными ветвями; ; .

;

.

Длина пути утечки изолятора – 320 мм.

Найдем количество устанавливаемых изоляторов.

шт.

К этому количеству добавляется еще один. Суммарное количество изоляторов равно 4.

Расшифровка обозначения ПС-70Е:

• П – подвесной;

• С – материал изоляционной детали (стекло);

• 70 – минимальная механическая разрушающая нагрузка, кН;

• Е – индекс модернизации изолятора.

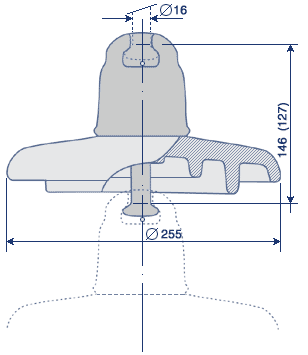

Рисунок 4.2 – Изолятор ПС-70Е

Технические характеристики стеклянного изолятора ПС-70Е приведены в таблице 4.2.

Таблица 4.2 – Характеристики изолятора ПС-70Е

5. РАССТАНОВКА ОПОР ПО ПРОФИЛЮ ТРАССЫ

Расстановка опор – наиболее ответственный этап для проектирования линии. После расстановки опор определяются окончательное число и тип опор, количество изоляторов, линейной аппаратуры и др.

Размещение опор производят по продольному профилю трассы ВЛ, приложенному к заданию на выполнение курсового проекта исходя из принятого в конкретном случае расчетного пролета . Его значение определяется типом опорных конструкций, климатическими условиями района, нормируемыми расстояниями от проводов ВЛ до поверхности земли при наибольшем их провесе.

В общем случае при выборе можно соблюдать соотношение:

, (5.1)

где – максимальная стрела провеса провода, м; – активная высота опор (высота подвески нижнего провода), м; С – нормированное расстояние провод-земля, м; 0,4 – запас в габарите на возможные неточности в графическом построении и отклонении при монтаже, м.

Для ненаселенной местности наименьшее расстояние от проводов ВЛ 35 кВ до поверхности земли С = 7 м.

Выполним расчет по формуле (5.1):

;

м.

Для расстановки опор применяют два метода: графоаналитический и графический. Графический метод применяют при размещении опор ВЛ, имеющих значительную протяженность с небольшим количеством пересекаемых сооружений в ненаселенной местности. В данной работе следует использовать этот метод.

Расстановка опор графическим методом производится по специально рассчитанному шаблону, представляющего собой кривые (параболы), соответствующие по своим параметрам кривой максимального провисания провода и еще двум кривым, расположенными одна под другой с определенным сдвигом вдоль вертикальной оси. Интервалы сдвига определяются нормируемыми расстояниями от провода до поверхности земли и активной высотой опор на данном участке.

Чтобы построить специальный (максимальный) шаблон необходимо рассчитать следующие величины:

- механические нагрузки на провода и тросы;

- механические напряжения в проводах;

- стрелы провеса проводов в пролетах;

Механические нагрузки провода и тросы подсчитывают на основе мерки проводов, принятых для данной ВЛ, и расчётных климатических условий.

5.1 Определение механических нагрузок для расчётных климатических условий

Определение нагрузок следует производить по формулам из таблицы 5.1, где g – ускорение свободного падения тела, g = 9,8 ; G – масса 1 м провода или троса, ; S – сечение всего провода, ; d – диаметр провода, троса, мм; в – нормативная толщина стенки гололеда, мм; – объемный вес гололеда, принимаемый равным 900 для всех районов; – аэродинамический коэффициент лобового сопротивления провода; q – скоростной напор ветра, .
