Перегородки должны удовлетворять основным требованиям, предъявляемым к ним: устойчивости, прочности, гвоздимости, звукоизоляции, санитарной гигиены и т.д.
Толщина панельных перегородок принимается в зависимости от требований звукоизоляции (определяется индекс звукоизоляции IВ). С учетом этого перегородки принимаются одинарные и двойные.
Приняты панельные перегородки из шлакопемзобетона толщиной 200 мм.

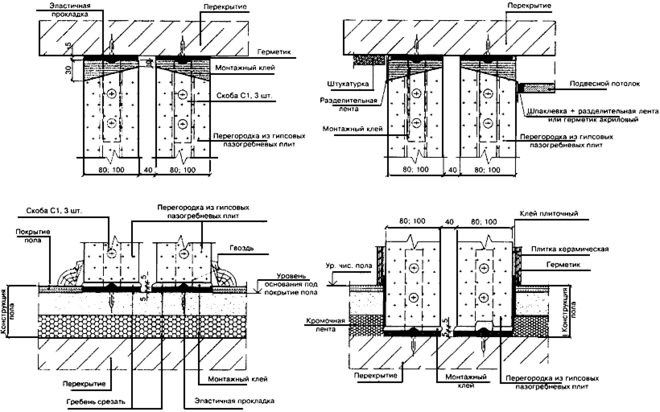

Конструктивные решения сопряжения перегородки с ограждающими конструкциями показаны на рисунке 1.20.
Рисунок 1.20 – Конструктивные решения эластичного сопряжения двухслойной перегородки с ограждающими конструкциями
1.6.9.1. Расчет звукоизоляции перегородок
Расчет звукоизоляции ограждения от воздушного шума сводится к сравнению его звукоизолирующей способности (по отношению к звукоизоляции условного ограждения эталона). При этом требуется, чтобы для применяемой конструкции удовлетворялось условие:
Jф в Jвн (1.8)
Jвн – нормируемый индекс звукоизоляции от воздушного шума,дБ.
Jвн = 47 дБ – для перегородок между групповыми комнатами, спальнями и между другими детскими комнатами ДОУ [13, таблица 2].
Jвф - фактический индекс звукоизоляции от воздушного шума, дБ.
Jвф = 23 lg mэ – 10 дБ при m
200 кг/м2; (1.9)
Jвф = 13 lg mэ – 13 дБ при m
200 кг/м2, (1.10)
mэ = Кm; (1.11)
где mэ – эквивалентная поверхностная плотность, кг/м2;
m – поверхностная плотность, кг/м2, определяемая по формуле:
m = δγ, (1.12)
где δ – толщина конструкции, м; γ – объёмный вес, кг/м3.
m = 0,2*1700 = 340 , кг/м2
К = 1,2 [14, таблица 10].
mэ = 1,2*340 = 408
Jвф = 23 lg 408 – 10 дБ = 50,05 дБ
Jф в Jвн (50,05 дБ > 47 дБ) – условие звукоизоляции перегородок выполняется.
1.6.10. Полы
Полы общественных зданий проектируются в зависимости от назначения здания и отдельных его помещений. Для принятых типов полов составляется экспликация полов (таблица 1.8).
Таблица 1.8 – Экспликация полов
| Наименование или номер помещения по проекту | Схема пола | Элементы пола и их толщина, мм | Площадь пола, м2 | |
| 103, 104, 107, 111, 112, 123, 129, 130-132, 137-139, 141, 143, 145, 147, 150, 156, 159, 162, 167, 170, 174, 177, 181, 184,185 |
| Линолеум ПВХ с теплозвукоизолирующим пористым слоем; Мастика клеящая или клей Стяжка из цем.песчаного раствора Звукоизоляционный слой из древесноволокнистой плиты Железобетонная плита Утеплитель базалит 200 кг/м3 2 слоя ГВЛ влагостойкого | 5 45 25 30 24 | 341,26 |
| 105, 114, 122, 126, 127, 133, 134, 172, 179 |
| Линолеум ПВХ Tarkett HORIZON Мастика клеящая или клей Стяжка из цем.песчаного раствора Звукоизоляционный слой из древесноволокнистой плиты Железобетонная плита Утеплитель базалит 200 кг/м3 2 слоя ГВЛ влагостойкого | 5 45 25 30 24 | 251,61 |
| 108, 115, 124, 125, 128, 135, 136, 140, 142, 144, 155, 160, 161, 173, 180 |
| Керамическая плитка ГОСТ 6878-80 на ц.п. р-ре Прослойка и заполнение швов их ц.п. р-ра Стяжка из цем.песчаного раствора Гидроизоляция – мастика битумная МБК-Г-55-ГОСТ 2889-80 | 10 15 25 10 | 182,14 |
| Продолжение таблицы 1.8 | ||||
| Стяжка из цем.песчаного раствора Железобетонная плита Утеплитель базалит 200 кг/м3 2 слоя ГВЛ влагостойкого | 30 30 24 | |||
| 106, 113, 171, 178 |
| Линолеум ПВХ Tarkett HORIZON Мастика клеящая или клей Стяжка выравнивающая из цем.песчаного р-ра (марка 150) Бетон класса В12,5 уплотненный поверхностным вибратором Гидроизоляция (пленка РЕ) Тепловая изоляция – фиброизол Железобетонная плита Утеплитель базалит 200 кг/м3 2 слоя ГВЛ влагостойкого | 5 20 65 1 30 24 | 204,2 |
| 101, 102, 116-119, 151-154, 163-165, 168, 175, 176, 182, 183, 188, 189 |
| Керамическая плитка ГОСТ 6878-80 на ц.п. р-ре Прослойка и заполнение швов их ц.п. р-ра Стяжка из цем.песчаного раствора Железобетонная плита | 10 15 30 | 55,56 |
| 109, 110, 120, 121, 146, 166, 169, 186, 187 |
| Плитка «Imperial texture» Прослойка и заполнение швов их ц.п. р-ра Стяжка из цем.песчаного раствора Железобетонная плита Утеплитель базалит 200 кг/м3 2 слоя ГВЛ влагостойкого | 10 15 30 30 24 | 205,65 |
| 202, 204, 207, 209, 212, 217, 221, 222, 224, 225, 228, 232, 235, 238, 241, 243, 246 |
| Линолеум ПВХ с теплозвукоизолирующим пористым слоем Мастика клеящая или клей Стяжка из цем.песчаного раствора Звукоизоляционный слой из древесноволокнистой плиты Железобетонная плита 2 слоя ГВЛ влагостойкого | 5 45 25 24 | 238,0 |
| Окончание таблицы 1.8 | ||||
| 208, 213, 216, 218, 219, 223, 229, 236, 242, 247 |
| Керамическая плитка ГОСТ 6878-80 на ц.п. р-ре Прослойка и заполнение швов их ц.п. р-ра Стяжка из цем.песчаного раствора Гидроизоляция – мастика битумная МБК-Г-55-ГОСТ 2889-80 Стяжка из цем.песчаного раствора Железобетонная плита 2 слоя ГВЛ влагостойкого | 10 15 25 10 30 24 | 161,96 |
| 205, 206, 210, 211, 226, 227, 233, 234, 239, 240, 244, 245 |
| Линолеум ПВХ Tarkett HORIZON Мастика клеящая или клей Стяжка из цем.песчаного раствора Звукоизоляционный слой из древесноволокнистой плиты Железобетонная плита 2 слоя ГВЛ влагостойкого | 5 45 25 24 | 521,45 |
| 202, 203, 214, 215, 220, 224, 237 |
| Плитка «Imperial texture» Прослойка и заполнение швов их ц.п. р-ра Стяжка из цем.песчаного раствора Железобетонная плита 2 слоя ГВЛ влагостойкого | 10 15 30 | 274,87 |
| 230, 231 |
| Керамическая плитка ГОСТ 6878-80 на ц.п. р-ре Прослойка и заполнение швов их ц.п. р-ра Стяжка из цем.песчаного раствора Железобетонная плита | 10 15 30 | 54,58 |
1.6.11. Окна
Окна выполнены из ПВХ профилей с тройным остеклением (двухкамерный стеклопакет).
