1.4.1. Конструктивная система здания

Конструктивная система здания – рамно-связевая (рисунок 1.5).

Вертикальными несущими элементами являются железобетонные колонны, горизонтальными – ригели и сплошной диск перекрытия.

Устойчивость элементов каркаса и общая пространственная работа обеспечивается вертикальными диафрагмами жесткости и горизонтальным диском перекрытия.

Рисунок 1.5 – Конструктивная схема здания

Рср – ригель среднего ряда, Ркр – ригель крайнего ряда, Сж – связи жесткости

1.4.2. Построение разреза здания

Разрез здания выполняется на основе решения плана с учётом при­нятой конструктивной системы. Плоскость разреза должна проходить по наиболее характерным частям здания для полного представления его объёмно-планировочного и конструктивного решения. Как правило, раз­рез выполняется по лестничной клетке или входу здания. На разрезе должны быть показаны основные конструкции. Разрез здания показан на рисунке 1.6.

1.4.3. Разработка фасада здания

Разработка архитектурного решения фасада здания – завершающая и очень важная часть эскизного проектирования. Архитектура фасада выявляет художественные и конструктивные достоинства и недостатки здания, определяет его выразительность и цельность архитектурного образа. Поэтому при решении фасадов здания учтены ос­новные положения теории архитектурной композиции: а) тектоника здания; б) приёмы и средства архитектурной композиции; в) принцип единства и соподчинённости. Фасад здания показан на рисунке 1.7.

1.5. Расчет необходимой площади оконных проемов по условию освещенности

Необходимо обеспечить видимость так, чтобы беспрепятственно видеть все предметы. Для обеспечения необходимой видимости производится расчет освещенности.

Во-первых, необходимо определить геометрические характеристики помещения, ориентировочное положение оконных проемов и наиболее неблагоприятно расположенную расчетную точку N.

Согласно [10, п. 5.4] в групповых и игровых помещениях детских дошкольных учреждений, расчетная точка находится на пересечении вертикальной плоскости характерного разреза помещения и плоскости пола на расстоянии 1 м от стены, наиболее удаленной от световых проемов (рисунок 1.8, 1.9).

Рисунок 1.8 – План помещения, для которого выполняется расчет освещенности

Рисунок 1.9 – Разрез помещения, для которого выполняется расчет освещенности

Так как естественному освещению помещений строящегося здания не препятствуют существующие, расчет бокового освещения производится без учета противостоящих зданий по методике СП [11, п. 7.2].

1) Определение нормированного значения КЕО:

(1.1)

где е_н^II – значение КЕО, определяется в зависимости от назначения помещения; m_II – коэффициент светового климата в зависимости от группы административного района и ориентации световых проемов по сторонам горизонта (группы административных районов по ресурсам светового климата [10, прил. Е]).

е_н^II = 1,5 % - при боковом естественном освещении групповых помещений дошкольных учреждений [10, прил. К];

m_II = 0,9 – для светового проема в наружной стене здания при ориентации светового проема на северо-восток [10, таблица 4].

2) Определение глубины помещения d_п, высоты верхней грани световых проемов над уровнем условной рабочей поверхности h₀₁ и отношение d_п/h₀₁ (см. рисунок 1.8, 1.9).

d_n / h₀₁ = 6000/2700 = 2,22

3) на оси абсцисс графика (рисунок 1.10) определяют точку, соответствующую определенному значению d_п/h₀₁, через найденную точку проводят вертикальную линию до пересечения с кривой, соответствующей нормированному значению КЕО. По ординате точки пересечения определяют значение А_с.о/А_п;

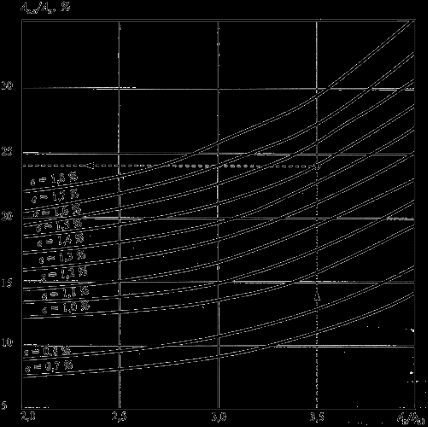

Рисунок 1.10 – График для определения относительной площади световых проемов А_с.о/А_п при боковом освещении

По графику при отношении d_n / h₀₁ = 2,22 и относительная площадь световых проемов А_с.о/А_п = 17%.

Графики разработаны применительно к наиболее часто встречающимся в практике проектирования габаритным схемам помещений и типовому решению светопрозрачных конструкций — деревянным спаренным открывающимся переплетам.

Если в проекте здания приняты другие типы заполнения световых проемов, то найденные значения относительной площади световых проемов следует делить на коэффициент K₁, приведенный в таблице 3 [11, п. 7.3].

При использовании окон ПВХ К₁ = 1, следовательно, А_с.о/А_п = 17%.

Таким образом, при площади освещаемого помещения А_п = 60,9 м² площадь световых проемов А_с.о. = 60,9 = 10,35 м².

Площадь одного принятого в проекте окна (размерами 3000 х 1950 мм) равна 5,85 м², следовательно, достаточно двух окон (3000 х 1950) мм с общей площадью световых проемов 5,85 х 2 = 11,7 м².

1.6. Обоснование выбора конструктивных элементов

1.6.1. Фундаменты

Выбирая конструкции фундаментов для здания, возводимого рядом с существующим, следует учитывать тип и состояние конструкций фундаментов существующего здания, требования к действующему технологическому оборудованию на возможные динамические воздействия при производстве работ, конструктивные и технологические особенности проектируемого здания, возможности строительных организаций. Принятые конструкции фундаментов должны быть технологичны в строительном производстве. Конструкции фундаментов здания или сооружения должны характеризоваться минимальными величинами приведенных затрат, материалоемкости, энергоемкости, трудоемкости [25].

В проекте принят столбчатый железобетонный фундамент из сборных элементов стаканного типа.

По обрезу фундаментов укладываются фундаментные балки, на которые опираются надземные конструкции.

1.6.1.1. Расчет глубины заложения фундамента

Глубина заложения подошвы фундамента должна приниматься с учетом следующих факторов:

• конструктивные

• климатические

• инженерно-геологические

Глубина заложения фундамента по климатическим условиям зависит от глубины промерзания грунтов около фундаментов.

, (1.2)

где – нормативная глубина промерзания; – коэффициент, учитывающий влияние теплового режима сооружения, принимаемый для наружных фундаментов отапливаемых сооружений.

= 0,7 – для здания без подвала, при расчетной среднесуточной температуре воздуха в помещении, примыкающем к наружным фундаментам, 20 ⁰С и более [9, таблица 5.2].

d_min = 0,7 * 1,7 = 1,19 м.

По конструктивному условию отметка глубины заложения фундамента строящегося здания должна совпадать с отметкой глубины заложения фундамента существующего здания. При наличии подземных устройств подошву фундаментов требуется заглублять ниже таких устройств. В частности, фундаменты заглубляются в нескальные грунты не менее чем на 0,5 м ниже отметки пола подвала [9].

(1.2а)

где h_n – толщина подушки, м; h_cf – толщина конструкции пола подвала, м.

d_min = 0,5 + 2,2 + 0,5 = 3,2 м

Таким образом, глубина заложения фундамента d = 3,2 м.

1.6.2. Колонны

Приняты бесстыковые железобетонные колонны высотой в два этажа сечением 300 х 300 мм серии 1.020.1-4 (рисунок 1.11).

Основные размеры принятых колонн сведены в таблицу 1.4.

Таблица 1.4 – Размеры колонн серии 1.020.1-4

Рисунок 1.11 – Колонны поперечного сечения 400х400 мм рамного каркаса для общественных зданий (серия 1.020.1-4)

1.6.3. Ригели

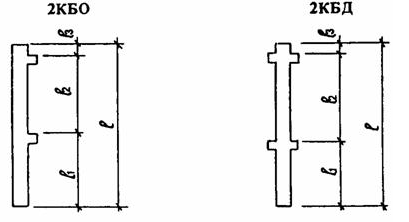

Ригели каркаса запроектированы таврового сечения с полкой понизу для опирания плит перекрытий. Такая конструкция ригеля позволяет уменьшить размер выступающей в интерьер части ригеля на толщину перекрытия. В опорной части ригели имеют подрезки, соответствующие размеру консоли колонн, в результате чего сопряжение ригеля с колонной осуществляется без выступающих в интерьер консолей или их частей. Ригели имеют ширину понизу, равную ширине колонн (300 мм), высоту 450 мм с высотой полки для опирания плит перекрытий 250 мм.

Основные размеры принятых ригелей (серия 1.020-1/87) сведены в таблицу 1.4.

Таблица 1.4 – Размеры ригеля

1.6.4. Перекрытия

Элементы перекрытий разделяются на рядовые и связевые. Работа перекрытий в качестве горизонтальной диафрагмы жёсткости обеспечивается сваркой ригелей и колонн со связевыми панелями перекрытия с последующей заделкой швов бетоном.

Приняты размеры элементов перекрытий по ширине для рядовых многопустотных плит – 1,2 и 1,5 м; для пристенных и связевых – 1,5 м.

Приняты марки плит перекрытия серии 1.141.1-19с/85 – Плиты перекрытий железобетонные многопустотные, армированные стержнями из стали класса Ат-V, для строительства жилых и общественных зданий в районах сейсмичностью 7, 8 и 9 баллов (таблица 1.4).

Таблица 1.4 – Плиты перекрытия

Совмещенный план перекрытий на всех отметках, а также узлы сопряжения перекрытия с каркасом показаны на рисунках 1.12 и 1.12, 1.13 соответственно.
