t_н = 26 ⁰С (таблица 1.1)

γ_в = Н/м³

∆P = 0,55*7,5 (14,02-11,74) + 0,03*14,02*(4,8)² = 19,1 Па

υ = 4,8 м/с (таблица 1.1)

R_и^тр = = 0,31 м² ч/кг

G_н = 5,0 кг/(м² ч) [12, таблица 9]

Основные узлы и детали принятой конструкции окна показаны на рисунках 1.21, 1.22.

Рисунок 1.21 – Узел бокового примыкания оконного блока к проему стеновой панели с отделкой внутреннего откоса панелью

1 - пенный утеплитель; 2 - изоляционная саморасширяющаяся паропроницаемая лента; 3 - гибкая анкерная пластина; 4 - декоративный нащельник;5 - пароизоляционная лента; 6 - элемент отделки внутреннего откоса; 7 - дюбель со стопорным шурупом

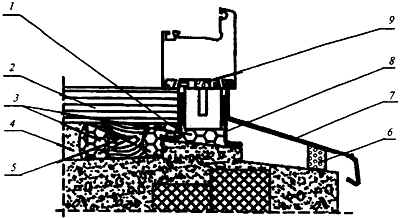

Рисунок 1.22 – Узел нижнего примыкания оконного блока, подоконника и слива к проему стеновой панели

1 - пароизоляционная лента; 2 - подоконная доска; 3 - пенный утеплитель; 4 - штукатурный раствор; 5 - опорная колодка подоконной доски; 6 - шумогасящая прокладка; 7 - слив; 8 - водоизоляционная паропроницаемая лента; 9 - изоляционная саморасширяющаяся паропроницаемая лента
