Текст из файла (страница 5)

м²·°С/Вт

R_к = 5,56 + 0,035 + 0,13 = 7,1 м²·°С/Вт

α_в = 8,7 Вт/(м² ° С) [14, таблица 4].

α_н = 23 Вт/(м² ° С) [14, таблица 6].

R₀ = м²·°С/Вт.

R₀^норм = 3,9 м²·°С/Вт < R₀ = 5,72 м²·°С/Вт – требование удовлетворяется.

1. Крыша

В данном проекте принимаем бесчердачную плоскую крышу с внутренним водостоком. Кровля выполнена из наплавляемого кровельного материала Техноэласт ЭПП. В качестве утеплителя приняты минераловатные плиты «URSA GEO М-11».

Принятая конструкция кровля изображена на рисунке

Карнизный узел крыши показан на рисунке .

Сведения о составе, толщине, теплотехнических характеристиках материалов слоев кровли приведены в таблице 1.10

Таблица 1.10 – Характеристика элементов принятой конструкции кровли

Рисунок 1.18 – Узел примыкания кровли к панели

1.6.3.1. Определение толщины утеплителя кровли из условия теплопередачи

Приведенное сопротивление теплопередаче конструкции покрытия определяется по формуле 1.9

(1.9)

где и - коэффициенты теплоотдачи внутренней и наружной поверхностей соответственно, ;

- термическое сопротивление одного слоя материала покрытия, ;

- толщина слоя, м;

- коэффициент теплопроводности материала слоя,

По [16, таблица 4, таблица 5] для покрытий ,

Предварительно принимаем

Принимаем утеплитель из минераловатных плит «URSA GEO Универсальные плиты» толщиной 20 см (две плиты толщиной по 10 см). Принятая конструкция кровли приведена в таблице 1.11.

Таблица 1.11 -

Проверяем выполнение поэлементного требования.

- условие выполняется

1.6.3.2. Определение толщины утеплителя чердачного перекрытия из условия теплопередачи

ГСОП = (22+4,6)*267 = 7102,2 °С·сут/год (см. п. 1.6.6.1).

В соответствии с [12, таблица 3, примечание 1], значение R₀^тр для величин, отличающихся от табличных, следует определять по формуле:

R₀^тр = a * ГСОП + b (1.5)

a = 0,00045, b = 1,9 [14, таблица 3, поз. 1].

R₀^тр = 0,00045*7102,2 + 1,9 = 5,1 м²·°С/Вт

R₀^тр = 5,1 * 1 = 5,1 м²·°С/Вт

Перекрытие состоит из следующих слоев:

1. Армированная цементно-песчаная стяжка – δ = 30 мм, λ = 0,93 Вт/(м² ° С) [12, таблица Т.1, поз. 201];

2. Слой пергамина – δ = 1,3 мм, λ = 0,17 Вт/(м² ° С) [12, таблица Т.1, поз. 222];

3. Маты из базальтового волокна – δ = 300 мм, λ = 0,045 Вт/(м² ° С);

4. Железобетонное перекрытие – δ = 220 мм, λ = 2,04 Вт/(м² ° С) [12, таблица Т.1, поз. 199].

R₁ = м²·°С/Вт

R₂ = м²·°С/Вт

R₃ = м²·°С/Вт

R₄ = м²·°С/Вт

R_к = 0,032 + 0,008 + 6,67 + 0,11 = 6,82 м²·°С/Вт

R₀ = м²·°С/Вт.

Требование удовлетворяется.

1.6.4. Лестницы

Внутренние лестницы зданий любой конструктивной системы, принятой в проекте, проектируются полносборными. В каркасных зданиях лестница в пределах этажа расчленяется на два сборных элемента – марши с полуплощадками (рисунок 1.19).

В проектируемом здании лестничные клетки размещены в модульных ячейках, ограждённых по четырём углам колоннами и стенами жёсткости. При примыкании лестницы к фасаду она ограждается стенами жёсткости с четырёх сторон (за исключением фасадной).

Лестничные марши со стороны фасада опираются на фасадные ригели, внутри здания – на полки стен жёсткости, рядовые или лестничные ригели, металлические консоли, приваренные к закладным деталям стен лестничных клеток.

Основные характеристики элементов лестниц приведены в таблице 1.7.

Таблица 1.7 – Элементы лестниц

Рисунок 1.19 – Элементы лестниц

1.6.5. Перегородки

Перегородки должны удовлетворять основным требованиям, предъявляемым к ним: устойчивости, прочности, гвоздимости, звукоизоляции, санитарной гигиены и т.д.

Толщина панельных перегородок принимается в зависимости от требований звукоизоляции (определяется индекс звукоизоляции I_В). С учетом этого перегородки принимаются одинарные и двойные.

Приняты панельные перегородки из шлакопемзобетона толщиной 200 мм.

Конструктивные решения сопряжения перегородки с ограждающими конструкциями показаны на рисунке 1.20.

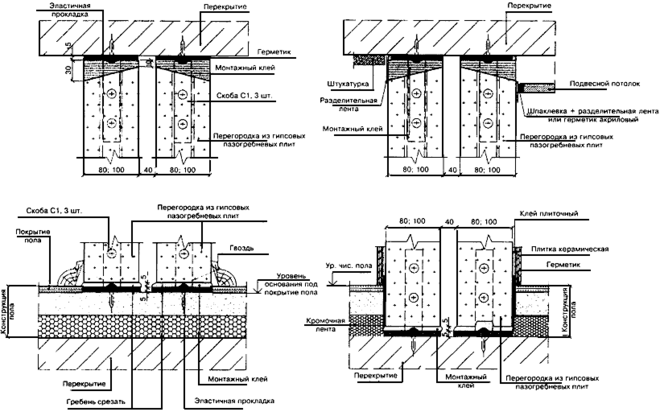

Рисунок 1.20 – Конструктивные решения эластичного сопряжения двухслойной перегородки с ограждающими конструкциями

1.6.5.1. Расчет звукоизоляции перегородок

Расчет звукоизоляции ограждения от воздушного шума сводится к сравнению его звукоизолирующей способности (по отношению к звукоизоляции условного ограждения эталона). При этом требуется, чтобы для применяемой конструкции удовлетворялось условие:

J^ф _в  J_в^н (1.8)

J_в^н – нормируемый индекс звукоизоляции от воздушного шума,дБ.

J_в^н = 47 дБ – для перегородок между групповыми комнатами, спальнями и между другими детскими комнатами ДОУ [13, таблица 2].

J_в^ф - фактический индекс звукоизоляции от воздушного шума, дБ.

J_в^ф = 23 lg m_э – 10 дБ при m 200 кг/м²; (1.9)

J_в^ф = 13 lg m_э – 13 дБ при m 200 кг/м², (1.10)

m_э = Кm; (1.11)

где m_э – эквивалентная поверхностная плотность, кг/м²;

m – поверхностная плотность, кг/м², определяемая по формуле:

m = δγ, (1.12)

где δ – толщина конструкции, м; γ – объёмный вес, кг/м³.

m = 0,2*1700 = 340 , кг/м²

К = 1,2 [14, таблица 10].

m_э = 1,2*340 = 408

J_в^ф = 23 lg 408 – 10 дБ = 50,05 дБ

J^ф _в  J_в^н (50,05 дБ > 47 дБ) – условие звукоизоляции перегородок выполняется.

1.6.6. Полы

Полы общественных зданий проектируются в зависимости от назначения здания и отдельных его помещений. Для принятых типов полов составляется экспликация полов (таблица 1.8).
