Текст из файла (страница 4)

Конструктивная система здания изображена на рисунке 1.5

Рисунок 1.5 – Конструктивная схема здания

1.4.2. Построение разреза здания

Разрез здания выполняется на основе решения плана с учётом при­нятой конструктивной системы. Плоскость разреза должна проходить по наиболее характерным частям здания для полного представления его объёмно-планировочного и конструктивного решения. Как правило, раз­рез выполняется по лестничной клетке или входу здания. На разрезе должны быть показаны основные конструкции.

1.4.3. Разработка фасада здания

Разработка архитектурного решения фасада здания – завершающая и очень важная часть эскизного проектирования. Архитектура фасада выявляет художественные и конструктивные достоинства и недостатки здания, определяет его выразительность и цельность архитектурного образа. Поэтому при решении фасадов здания учтены ос­новные положения теории архитектурной композиции: а) тектоника здания; б) приёмы и средства архитектурной композиции; в) принцип единства и соподчинённости.

1.5. Обоснование площади оконных проемов по условию освещенности

Расчет необходимой площади оконных проемов по условию освещенности производится для зальных помещений из обеспечения необходимой видимости. Согласно [7, таблица 7.1] при боковом одностороннем освещении залов не для спортивных игр, площадь оконных проемов должна составлять 17% от площади пола помещения, при боковом двухстороннем освещении – 14%. Допускается увеличивать площадь световых проемов вплоть до 5%.

В соответствии с [8, п. 7.2] допускается увеличенная площадь светопрозрачных поверхностей ограждающих конструкций при условии, что приведенное сопротивление теплопередаче указанных конструкций более 0,56 м²·°С/Вт.

Подсчитанные площади световых проемов приведены в таблице 1.7.

Таблица 1.7 – Требуемая площадь световых проемов

1.6. Обоснование выбора конструктивных элементов

1.6.1. Фундаменты

Выбирая конструкции фундаментов для здания, возводимого рядом с существующим, следует учитывать тип и состояние конструкций фундаментов существующего здания, требования к действующему технологическому оборудованию на возможные динамические воздействия при производстве работ, конструктивные и технологические особенности проектируемого здания, возможности строительных организаций. Принятые конструкции фундаментов должны быть технологичны в строительном производстве. Конструкции фундаментов здания или сооружения должны характеризоваться минимальными величинами приведенных затрат, материалоемкости, энергоемкости, трудоемкости [25].

В проекте принят столбчатый железобетонный фундамент из сборных элементов стаканного типа.

По обрезу фундаментов укладываются фундаментные балки, на которые опираются надземные конструкции.

1.6.1.1. Расчет глубины заложения фундамента

Глубина заложения подошвы фундамента должна приниматься с учетом следующих факторов:

• конструктивные

• климатические

• инженерно-геологические

Глубина заложения фундамента по климатическим условиям зависит от глубины промерзания грунтов около фундаментов.

, (1.2)

где – нормативная глубина промерзания; – коэффициент, учитывающий влияние теплового режима сооружения, принимаемый для наружных фундаментов отапливаемых сооружений.

= 0,5 – для здания с подвалом, при расчетной среднесуточной температуре воздуха в помещении, примыкающем к наружным фундаментам, 20 ⁰С и более [9, таблица 5.2].

d_min = 0,5 * 1,7 = 1,19 м.

По конструктивному условию отметка глубины заложения фундамента строящегося здания должна совпадать с отметкой глубины заложения фундамента существующего здания. При наличии подземных устройств подошву фундаментов требуется заглублять ниже таких устройств. В частности, фундаменты заглубляются в нескальные грунты не менее чем на 0,5 м ниже отметки пола подвала [9].

(1.2а)

где h_n – толщина подушки, м; h_cf – толщина конструкции пола подвала, м.

d_min = 0,5 + 2,2 + 0,5 = 3,2 м

Таким образом, глубина заложения фундамента d = 3,2 м. сетки

1.6.2. Стены

Стеновые сэндвич-панели – это современный, обладающий малой массой строительный материал, используемый для возведения зданий различного назначения. Стеновые сэндвич-панели выпускаются согласно ТУ 5284-013-01395087-2001.

В проекте приняты сэндвич-панели Teplant с базальтовым утеплителем. Основные характеристики сэндвич-панелей приведены в таблице 1.6.

Таблица 1.6 – Стеновые панели

Узлы сопряжения сэндвич-панелей показаны на рисунке 1.15, 1.16.

Рисунок 1.15 – Узлы сопряжения сэндвич-панелей: а) примыкание к цоколю; б) соединение стеновых панелей

1 – стеновая сэндвич-панель; 2 – герметик для наружных работ; 3 – шуруп самосверлящий; 4,5 – доборный элемент; 6 – гидроизоляция; 6 – монтажная пена; 7 – дюбель; 8 – цоколь; 9 – стальной цокольный ригель; 10 – шуруп самосверлящий; 11 – уплотнительная лента

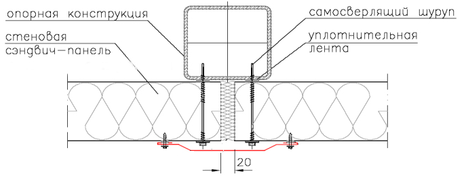

Рисунок 1.16 – Поперечный стык стеновых панелей

1.6.2.1. Теплотехнический расчет стен

Нормируемое значение приведенного сопротивления теплопередаче ограждающей конструкции, , (м²·°С)/Вт, следует определять по формуле:

, (1.3)

где R₀^тр – базовое значение требуемого сопротивления теплопередаче ограждающей конструкции, м²·°С/Вт, следует принимать в зависимости от градусо-суток отопительного периода, ( ), °С·сут/год, региона строительства;

m_p - коэффициент, учитывающий особенности региона строительства. В расчете по формуле (3) принимается равным 1 [12, п. 5.2].
Градусо-сутки отопительного периода, °С·сут/год:

, (1.4)

где t_от, z_от, - средняя температура наружного воздуха, °С, и продолжительность, сут/год, отопительного периода, принимаемые по своду правил для периода со среднесуточной температурой наружного воздуха при проектировании детских учреждений не более 10 °С (таблица 1.1);
t_в - расчетная температура внутреннего воздуха здания, °С.

ГСОП = (22+4,6)*267 = 7102,2 °С·сут/год

В соответствии с [12, таблица 3, примечание 1], значение R₀^тр для величин, отличающихся от табличных, следует определять по формуле:

R₀^тр = a * ГСОП + b (1.5)

a, b – коэффициенты, значения которых следует принимать по данным таблицы для соответствующих групп зданий;

a = 0,00035, b = 1,4 [12, таблица 3, поз. 1].

R₀^тр = 0,00035*7102,2 + 1,4 = 3,9 м²·°С/Вт

R₀^норм = 3,9 * 1 = 3,9 м²·°С/Вт

Определение сопротивления теплопередаче ограждающих конструкций по проекту

Сопротивление теплопередаче однородных ограждающих конструкций определяют по формуле, м²·°С/Вт:

(1.6)

где α_н – коэффициент теплоотдачи (для зимних условий) наружной поверхности ограждающей конструкции Вт/(м² ° С), α_в – коэффициент теплоотдачи внутренней поверхности ограждения, Вт/(м² ° С), R_К – термическое сопротивление неоднородной ограждающей конструкции, м²·°С/Вт. Для многослойной ограждающей конструкции:

R_К = R₁ + R₂ +...+ R_n + R_ВП (1.7)

где R₁, R₂... R_n – термические сопротивления отдельных слоёв ограждающей конструкции, определяемые по формуле (8); R_ВП – термическое сопротивление замкнутой воздушной прослойки

(1.8)

где δ – толщина слоя, м; λ – расчётный коэффициент теплопроводности материала слоя, Вт/(м² ° С).

Ограждающая конструкция в проекте состоит из следующих слоев (рисунок 1.17):

1. сэндвич-панель Teplant с базальтовым утеплителем (ρ = 110 кг/м³) – δ = 250 мм, λ = 0,045 Вт/(м² ° С).

Рисунок 1.17 – Стеновое ограждение
