1 – корпус, 2 – поршень – разделитель.

Рисунок 4. Гидравлический бак с жёстким разделителем поршневого типа.

Гидросистема с баком похожей конструкции разработана в патенте № 2455197. Изобретение этого патента относится к области авиации, более конкретно к гидравлической системе самолета. Согласно описанию изобретения, гидравлическая система содержит три подсистемы гидропитания, которые соединены с силовыми приводами потребителей гидравлической энергии. Кроме того, гидравлическая система снабжена вспомогательным источником гидравлической энергии. Каждая из подсистем гидропитания включает гидробак, линию всасывания и линию нагнетания, основной и резервный источник гидравлической энергии, пневмогидроаккумулятор.

Гидробак содержит корпус, выполненный из двух соосных цилиндров с различными диаметрами. В каждом из цилиндров гидробака размещены соединенные штоком поршни, разделяющие их на полости. При этом в одной из полостей цилиндра с большим диаметром размещена рабочая жидкость гидравлической системы. Пневмогидроаккумулятор включает корпус с размещенным внутри него поршнем, который разделяет его на полости. Одна из полостей пневмогидроаккумулятора заполнена сжатым газом и соединена с одной из полостей цилиндра гидробака с меньшим диаметром. Другая полость пневмогидроаккумулятора соединена с линией нагнетания. Вспомогательный источник гидравлической энергии включает мотор и насос, которые соединены общим валом. Вход насоса соединен дополнительной линией всасывания с полостью гидробака с рабочей жидкостью первой подсистемы гидропитания, а его выход - с выходом дополнительной магистрали линии нагнетания первой подсистемы гидропитания. Дополнительная магистраль линии нагнетания третьей подсистемы гидропитания соединена с входом упомянутого мотора вспомогательного источника гидравлической энергии через клапан, который выполнен с возможностью открытия и закрытия подачи рабочей жидкости. Технический результат заключается в повышении надежности работы гидравлической системы и снижении ее общей массы.

Гидросистемы с баками для рабочей жидкости, описанной в патенте, конструкции применяются в самолётах. Известна гидравлическая система самолета Ту-134 (В.А.Бороденко, Самолет Ту-134А. Конструкция и эксплуатация, Москва, Машиностроение, 1975 г., рисунок.5.1, стр.177-261). Она включает три подсистемы гидропитания (основную, тормозную и автономную) и подсистему дренажа и наддува гидробаков. Каждая из подсистем гидропитания содержит линию всасывания, линию нагнетания и гидробак. Линии нагнетания подсистем соединены с силовыми приводами потребителей гидравлической энергии. Кроме того, гидравлическая система содержит источники гидравлической энергии и пневмогидроаккумуляторы. Основная и тормозная подсистемы гидропитания содержат по два пневмогидроаккумулятора и по два источника гидравлической энергии. Автономная подсистема гидропитания содержит один пневмогидроаккумулятор и один источник гидравлической энергии.

В указанной гидравлической системе гидробаки основной и тормозной подсистем гидропитания содержат цилиндрические корпуса, разделенные перегородками с отверстиями на верхнюю и нижнюю полости. Нижние полости гидробаков основной и тормозной подсистем гидропитания заполнены рабочей жидкостью и соединены со входами линий всасывания соответственно основной и тормозной подсистемы гидропитания.

Пневмогидроаккумуляторы основной и тормозной подсистем гидропитания включают цилиндрические корпуса с размещенными внутри них поршнями, разделяющими их на две полости, одна из которых заполнена сжатым газом (азотом), а другая – рабочей жидкостью. Полость с рабочей жидкостью каждого пневмогидроаккумулятора соединена с линией нагнетания соответственно основной и тормозной подсистемы гидропитания.

Наиболее близким аналогом заявляемого решения гидравлической системы является гидравлическая система самолета Ту-154 (см. Ф.А.Волошин, А.Н.Кузнецов, В.Я.Покровский, А.Я.Соловьев. Самолет Ту-154. Конструкция и техническое обслуживание. Часть 1, Москва, Машиностроение, 1975 г., рисунок.5.8, стр.262-389).

Гидросистема этого самолёта также имеет три подсистемы. Гидробак первой и третьей подсистем гидропитания содержит корпус, выполненный в виде цилиндра, разделенного вдоль его оси перегородкой на две полости с рабочей жидкостью гидравлической системы. Одна из этих полостей соединена в ее нижней части с входом линии всасывания первой подсистемы гидропитания, а другая - со входом линии всасывания третьей подсистемы гидропитания. Указанные полости сообщаются между собой и заполнены сжатым воздухом в верхней части полостей. Кроме того, каждая из указанных полостей гидробака дополнительно разделена на верхнюю и нижнюю части радиальной перегородкой, снабженной отверстиями.

Гидробак второй подсистемы гидропитания этого технического решения содержит цилиндрический корпус, разделенный радиальной перегородкой, снабженной отверстиями, на верхнюю и нижнюю полости. Нижняя из указанных полостей, заполненная рабочей жидкостью, соединена с входом линии всасывания второй подсистемы гидропитания. Верхняя полость заполнена сжатым газом.

Включение в каждую из подсистем гидропитания гидробаков описанной конструкции, дает возможность уменьшить массу гидравлической системы. Это достигается исключением из ее состава отдельной системы наддува, которая обычно используется с дополнительными баками и агрегатами в гидравлических системах самолетов. Вместо пневматического давления системы наддува в заявляемом решении используется давление сжатого газа, подаваемое из газовой полости пневмогидроаккумулятора в одну из полостей гидробака для создания давления всасывания рабочей жидкости в гидробаке. Исключение из состава гидравлической системы отдельной системы наддува позволяет снизить объем и массу гидравлической системы, время и расходы на обслуживание ее агрегатов, повысить полезную нагрузку самолета.

Кроме того, при этом повышается надежность работы заявляемой гидравлической системы за счет устранения эффекта кавитации рабочей жидкости с увеличением износостойкости и эффективности работы источников гидравлической энергии. Устранение эффекта кавитации рабочей жидкости обеспечивается созданием давления всасывания рабочей жидкости в гидробаке при помощи использования сжатого газа из газовой полости пневмогидроаккумулятора, соединенной линией с газовой полостью гидробака.

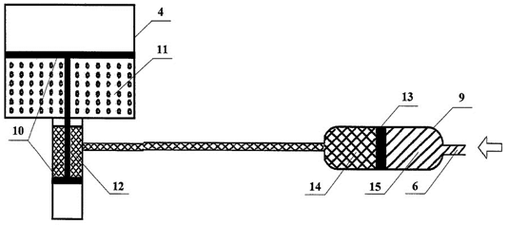

4 – гидравлический бак; 6 – линия нагнетания; 9 – пневмогидроаккумулятор; 10 – поршни; 11 – полость бака, заполненная рабочей жидкостью; 12 – полость гидравлического бака, заполненная сжатым газом; 13 – поршень гидроаккумулятора; 14 – газовая полость; 15 – полость гидроаккумулятора, заполненная жидкостью.

Рисунок 5. Схема гидробака в соединении с пневмогидроаккумулятором.

Таким образом, обзор существующих типов и конструкций баков делает возможным выбор наиболее оптимального варианта гидробака для рабочей жидкости, с целью его применения на экскаваторах. Наиболее приемлемым вариантом гидравлического бака является гидравлический бак под давлением выше атмосферного с разделением воздушной и жидкой среды. Целесообразно выбрать тот тип бака с разделителем, в котором бы не находилось тех материалов, которые бы при воздействии химических свойств гидравлического масла и его высоких температур, которые возникают при возвращении его в бак, не происходило их разрушение. А если учесть высокую интенсивность расходно-приходных движений гидравлической жидкости на машинах, то применение гидравлических баков с эластичным разделителем сред становится нецелесообразно. Следовательно решить эту задачу можно с помощью гидравлического бака с жёстким разделителем, описанного в изобретении № 2455197. Для осуществления этого решения на экскаваторе необходимо выбрать источник давления, который бы обеспечивал постоянство номинального давления при интенсивных колебаниях уровня жидкости в баке. Источниками сжатого воздуха могут служить как компрессоры, так и гидроаккумуляторы, которые кроме источника давления, служат ещё и средствами для рекуперации энергии жидкости.

Компрессоры являются неотъемлемым элементом любых машин, особенно строительных экскаваторов, они играют роль источника сжатого воздуха для пневмосистемы экскаватора и представляют собой установку, действие которой основано на сжатии воздуха и подачи его под определенным давлением в пневматическое оборудование. Выбирая компрессорное оборудование для выполнения различных видов работ, необходимо учитывать устройство компрессора, его конструктивные особенности, а также технические и рабочие характеристики установки.

Конструктивные особенности, принцип действия и устройство воздушного компрессора зависят от типа установки. Современные компрессоры имеют несколько классификаций, главной из которых является различие компрессоров по принципу действия. Сегодня производители компрессорного и пневматического оборудования предлагают большое количество данных установок различного типа, наиболее распространенными среди которых являются винтовые и поршневые установки. Устройство воздушного винтового компрессора отличается от аналогичных установок наличием винтового блока, в состав которого входят два ротора с ведущим и ведомым типом. Винтовой блок является основным рабочим элементом данного оборудования. Самыми распространенными на строительных машинах пока являются поршневые компрессоры, состоящие из рабочего цилиндра и поршня. Простота и низкая начальная стоимость обеспечили высокую популярность этого типа компрессоров.

При решении проблемы наддува гидравлического бака, с целью облегчения холодного запуска гидросистемы возможен вариант применения гидроаккумуляторов. Гидроаккумуляторы применяются в гидросистемах большинства строительных машин и предназначены для накопления энергии при помощи насоса в период недогрузки и отдачи ее в короткий отрезок времени, когда потребляемая мощность превышает мощность, развиваемую насосом.

Если гидросистема работает неравномерно, то, включив аккумулятор, можно уменьшить пульсацию давления, вызванную неравномерностью работы насоса, и повысить коэффициент полезного действия последнего. Кроме того, гидроаккумулятор как присоединенная емкость сглаживает гидравлические удары. На тракторах гидроаккумуляторы применяются также в системах гидропневматического пуска для поддержания постоянного давления в нагнетательной магистрали гидросистемы с нерегулируемыми насосами.

Аккумуляторы разделяют на пневматические, грузовые и пружинные. В гидроприводах тракторов, сельскохозяйственных, строительных и дорожных машин получили распространение пружинные и пневматические поршневые гидроаккумуляторы.

Для большей эффективности и уравнивания давлений жидкость в аккумуляторе подвергается давлению сжатого газа (вместо газа иногда используется пружина, однако, данный тип аккумуляторов, как и грузовой, не получили большого распространения, они используются в специальных случаях). Так как газы растворимы в жидкостях, для разделения этих сред применяют каучук. Состав данного материала может меняться в зависимости от среды и условий использования. В качестве газа подразумевается, в основном, азот и никогда - взрывоопасные газы, такие, как кислород.

По способу накопления энергии гидравлические аккумуляторы разделяются на два типа: гидроаккумуляторы с механическим накопителем; гидроаккумуляторы с пневматическим накопителем.

Ввиду ряда недостатков гидроаккумуляторы с механическим накоплением энергии не получили широкого распространения и имеют ограниченное применение. Наиболее широкое применение на практике во всём мире получили пневмогидравлические аккумуляторы. Процесс сжатия и расширения газа в пневмогидроаккумуляторе является политропным процессом. Для модели идеального газа справедлива зависимость: P₀V₀ⁿ = P₁*V₁ⁿ = P₂*V₂ⁿ. Причём, интервал времени, за который происходит процесс, учитывает показатель политропы "n". Медленно протекающие процессы расширения и сжатия газа близки к изотермическому с показателем политропы n~1. Быстрому расширению и сжатию газа близок адиабатный процесс, поэтому показатель политропы принимается n~1,4. При давлении выше 200 бар поведение реального газа отличается от поведения модели идеального газа и, если его не учитывать, то при расчётах получается заниженное значение объёма гидроаккумулятора. В этом случае необходимо ввести корректирующий коэффициент, учитывающий это несоответствие. При практическом применении зависимость давления от объёма газа может быть снижена за счёт увеличения газовой полости путём присоединения дополнительного объёма.
