СОДЕРЖАНИЕ

Введение 3

1 Анализ деятельности предприятия 5

1.1 Общая характеристика «ОАО» РЖД 5

1.2 Назначения и задачи системы видеонаблюдения на предприятии 6

1.3 Функциональные особенности систем видеонаблюдения на предприятии 7

2 Разновидности систем видеонаблюдения 9

2.1 Разновидности видеокамер по функциональным особенностям 10

2.2 Аналоговая система видеонаблюдения 11

2.3 Комбинированная система видеонаблюдения 12

2.4 Гибридная система видеонаблюдения 14

2.5 Гибридные системы наблюдения с сетевыми видеосерверами 15

2.6 Сетевая система видеонаблюдения 16

2.7 Техническое оборудование для наблюдения 19

3 Выбор и проектирование системы видеонаблюдения 24

3.1 Основные критерии и параметры выбора систем видеонаблюдения 24

3.2 Расчет проекта системы видеонаблюдения 31

3.3 Программное обеспечение на базе MACROSCOP LSx64 46

4 Технико-экономическое обоснавание 49

Заключение 51

Список используемых источников 52

Приложение А Рабочие чертежи 55

ВВЕДЕНИЕ

В настоящее время видеонаблюдение является неотъемлемой частью комплексной системы безопасности объекта, поскольку современные системы позволяют не только наблюдать и записывать видео, но и программировать реакцию всей системы безопасности при возникновении тревожных событий или ситуаций.

Железнодорожные станции требуют максимальной защиты на всех уровнях, но на практике их зоны разделяются по степени критичности. Тем не менее, оборудование, которое применяется на любом их уровне, должно гарантировать самые высокие характеристики.

Важным требованием для любого решения видеоаналитики является наличие стабильного изображения, очень хорошего качества, вне зависимости от внешних условий. Следовательно к подбору камер необходимо подходить с особой тщательностью. Нужный результат могут обеспечить только профессиональные и проверенные решения.

Современная система видеонаблюдения также может выявлять такие потенциальные угрозы, как появление посторонних предметов на путях следования подвижного состава или в зоне прохода людей, расположение людей в опасной близости от края платформ, а также движение против основного потока людей, например, в зонах выхода. Помимо этого, сигналом о возможном происшествии может служить детекция скопления людей.

Функции, характеристики и комплектация системы видеонаблюдения зависят от требований, предъявляемых заказчиком к безопасности объекта. Как правило, минимальная конфигурация такой системы включает в себя видеокамеры, устройства обработки видеосигналов (квадраторы, мультиплексоры и др.), записывающее устройства (видеомагнитофоны, видеорегистраторы, видеорекордеры) и устройства отображения видеоинформации (видеомониторы). В более крупные системы видеонаблюдения устанавливают дополнительные управляющие и вспомогательные устройства – матричные коммутаторы, клавиатуры управления видеокамерами, видеопринтеры, усилители-распределители, модуляторы, телеметрические приемники и передатчики и другие охранные устройства.

Целью работы является проектирование и внедрение системы видеонаблюдения на железнодорожной станции Ванино-Юг.

Для достижения поставленной цели необходимо решить следующие основные задачи:

– провести обзор существующих технологий систем видеонаблюдения: аналоговых, комбинированных и гибридных;

– сделать выбор технологии системы видеонаблюдения и проанализировать основные критерии и параметры для выбора системы видеонаблюдения;

– подобрать систему автоматизированного видеонаблюдения согласно предлагаемым эксплуатационными и техническим характеристикам;

– разработать план расположения видеокамер на предприятии.

Практическая значимость данной работы заключается в снижении количества правонарушений на железнодорожной станции.

Актуальность данной работы заключается в использовании современных IP–видеосистем и внедрении их на предприятии.

1 АНАЛИЗ ДЕЯТЕЛЬНОСТИ ПРЕДПРИЯТИЯ

1.1 Общая характеристика «ОАО» РЖД

Железнодорожный комплекс исторически имеет особое стратегическое значение для России. Он является связующим звеном единой экономической системы и самым доступным транспортом для миллионов граждан. Без четкой работы железнодорожного транспорта невозможна стабильная деятельность промышленных предприятий, своевременный подвоз жизненно важных грузов в самые отдаленные уголки страны. В 2015 году железным дорогам в России исполнилось 178 лет.

Открытое акционерное общество "Российские железные дороги" является одной из самых крупных в мире (входит в тройку лидеров) железнодорожных компаний с огромными объемами грузовых и пассажирских перевозок, обладающей высокими финансовыми рейтингами, квалифицированными специалистами во всех областях железнодорожного транспорта, большой научно-технической базой, проектными и строительными мощностями, значительным опытом международного сотрудничества.

Главные цели деятельности общества – обеспечение потребностей государства, юридических и физических лиц в железнодорожных перевозках, работах и услугах, оказываемых железнодорожным транспортом, а также извлечение прибыли.

Стратегические цели компании:

– увеличение масштаба транспортного бизнеса;

– повышение производственно-экономической эффективности;

– повышение качества работы и безопасности перевозок;

– глубокая интеграция в Евроазиатскую транспортную систему;

– повышение финансовой устойчивости и эффективности.

Учредителем ОАО «РЖД» является Российская Федерация.

Единственным акционером ОАО «РЖД» является Российская Федерация. От имени Российской Федерации полномочия акционера осуществляет Правительство Российской Федерации.

Виды деятельности:

– грузовые перевозки;

– пассажирские перевозки в дальнем сообщении;

– пассажирские перевозки в пригородном сообщении;

– предоставление услуг инфраструктуры;

– предоставление услуг локомотивной тяги;

– ремонт подвижного состава;

– строительство объектов инфраструктуры;

– научно-исследовательские и опытно-конструкторские работы;

– содержание социальной сферы [1].

1.2 Назначения и задачи системы видеонаблюдения на предприятии

Системы видеонаблюдения – сегодня самое эффективное техническое средство обеспечения безопасности, позволяющее оперативно зафиксировать факт совершения того или иного противоправного деяния, а так же дает возможность контролировать качество работы сотрудников, общую ситуацию на объекте.

Главная задача систем видеонаблюдения это, в первую очередь, обеспечение сохранения железнодорожного имущества, а так же номенклатурных грузов находящихся под охраной, обнаружения небезопасных ситуаций и противоправных посягательств. Каждый сотрудник должен соблюдать правила трудового договора, добросовестно исполнять должностные обязанности и т. п. Именно поэтому системы видеонаблюдения являются эффективным способом стимулирования персонала в выполнении возложенных на него должностных обязательств. Наличие системы видеонаблюдения также повышает престиж организации в глазах партнеров, т.к. это означает контроль порядка и дисциплины сотрудников на предприятии [2].

Системы видеонаблюдения работают круглосуточно, поэтому руководитель может просмотреть журнал событий за нужную дату и получить необходимую информацию о том или ином событии.

В большинстве случаев система видеонаблюдения позволяет записывать изображение на носители информации, а также выполнять другие функции. Например, полностью управлять видеокамерами, поворачивать объектив, масштабировать изображение, создавать архивы записей, просматривать и управлять ими. Кроме записи видео, современные системы видеонаблюдения могут также воспринимать аудио информацию, реагировать на движение и выполнять охранные функции [3].

1.3 Функциональные особенности систем видеонаблюдения на

предприятии

Проект по созданию системы видеонаблюдения на железнодорожной станции является инструментом для решения самых разнообразных задач, выходящих за узкие рамки охранных систем. Таким образом, видеосистема совмещает в себе функции охранного и технологического видеонаблюдения и может использоваться для:

– защита охраняемых объектов от противоправных посягательств;

– обеспечение на охраняемых объектах пропускного и внутриобъектового режимов;

– предупреждение и пресечение преступлений и административных правонарушений на охраняемых объектах.

В зависимости от типа используемого оборудования системы видеонаблюдения делят на аналоговые и цифровые. Аналоговые системы видеонаблюдения используют там, где необходимо организовать видеонаблюдение в небольшом числе помещений и информацию с видеокамер записывать на видеомагнитофон. Для обеспечения безопасности особо ответственных или территориально распределенных объектов используют цифровые системы видеонаблюдения, которые, как правило, интегрируются в комплексные системы безопасности. Такие комплексы фиксируют, записывают и анализируют информацию, поступающую от видеокамер, считывателей системы контроля доступа, охранных и пожарных датчиков, а также «принимают решения» по защите охраняемого объекта в автономном режиме или по указанию оператора системы [4].

Цифровая система видеонаблюдения применяется в системах безопасности территориально распределённых объектов, а также в комплексах управления безопасностью глобальных компаний. Сегодня цифровые технологии видеонаблюдения постепенно «теснят» аналоговые системы по функциональным и техническим характеристикам, а по своей цене уже приближаются к стоимости аналоговых систем видеонаблюдения.

Особенности зон, где должны быть установлены видеокамеры, далеко не единственный параметр, который следует учитывать при проектировании системы видеонаблюдения на промышленном объекте.

Необходимо определить:

– нормы освещенности;

– наличие мёртвых зон;

– климатические и технологические условия;

Эти параметры позволят определить количество и тип необходимого для построения системы видеонаблюдения оборудования.

При проектировании системы видеонаблюдения следует учитывать следующие особенности:

– обширная территория;

– возможность территориальной разобщённости объектов;

– экстремальные условия работы камер[5].

2 РАЗНОВИДНОСТИ СИСТЕМ ВИДЕОНАБЛЮДЕНИЯ

Традиционная система видеонаблюдения – цепочка сложных технических устройств: ТВ камер, устройств преобразования и обработки сигнала (мониторов, видеорегистраторов и другого CCTV оборудования). Основным звеном этой цепочки являются камеры, поэтому к выбору камер видеонаблюдения надо подходить особенно серьезно. ТВ видеокамера – включает в себя, электронную плату, на которой установлены ПЗС-матрица и объектив.

Камеры видеонаблюдения отличаются набором функций, качеством комплектующих частей и ценой.

Важными параметрами видеокамер являются:

– формат сигнала (PAL или CCIR);

– разрешающая способность;

– чувствительность;

– тип установленного объектива;

– исполнение (внутреннее, уличное, миниатюрное, модульное);

– присутствие режима «день-ночь» или ИК подсветки.

Для цветных камер видеонаблюдения в России применяют стандарты PAL, для черно-белых видеокамер – стандарт ССIR.

При выборе между цветными и черно-белыми видеокамерами, как правило, предпочтение отдают либо вторым – за высокую чувствительность и более высокое разрешение, либо камерам с режимом «день-ночь», которые сочетают одновременно все достоинства цветных и монохромных (черно-белых) камер видео наблюдения.

В тех случаях, когда одним из главных условий является наблюдение в цвете и распознавание цветов, используют цветные видеокамеры. За качество получаемого изображения отвечает разрешающая способность. Разрешение видеокамеры определяется числом пикселей на матрице, его измеряют в телевизионных линиях (ТВЛ).

Чем выше разрешение камеры видеонаблюдения, тем четче будет итоговое изображение и тем больше вероятность распознавания мелких деталей на изображении. Разрешение системы в целом зависит от того компонента, который имеет наиболее низкое разрешение, таким образом, если разрешение камеры видеонаблюдения равно 500 ТВЛ, монитора – 400 ТВЛ, то изображение на мониторе будет воспроизведено с разрешением в 400 ТВЛ [6].

Некоторые видеокамеры способны автоматически адаптироваться при снижении уровня освещенности, переходя в режим монохромной съемки. Режим «день-ночь» при наличии устройства соответствующего распознавания весьма удобен при организации видеонаблюдениия на объектах, где фиксация событий происходит круглосуточно. Принято считать, что чувствительностью камеры является минимальная освещенность места наблюдения, при которой камерой создается видеосигнал с амплитудой 1 В – при определенном отношении видеосигнал/шум. При низкой освещенности чувствительность монохромных камер охватывает кроме спектра видимого света еще и инфракрасную область, что при низкой освещенности позволяет применять ИК-подсветку (как правило, ее обеспечивают ИК-диоды).

Портативные видеокамеры могут быть различного исполнения – модульные, купольные, в стандартном корпусе, в миниатюрном корпусе, уличные, с трансфокатором, скоростные поворотные, видеоглазки. Часть из них рассмотрим далее.

Любая видеокамера состоит из ПЗС-матрицы, усилителя сигнала и модулятора, позволяющего вести его дальнейшую обработку уже в цифровом виде [7].

2.1 Разновидности видеокамер по функциональным особенностям

Выбор видеокамеры зависит от задач, которые ставятся перед системой видеонаблюдения. В одних случаях достаточно установить монохромную камеру стандартного разрешения, в других не обойтись без цветной камеры высокого разрешения и чувствительности, в третьем варианте нужно снимать скрытно, применяя, к примеру, Advocam HD2 (рассмотрим ниже), в иных случаях вообще можно обойтись фальшивыми камерами (фальшкамерами), которые также представлены в магазинах.

Видеокамеры для наблюдения по способу передачи данных подразделяются на «проводные» (передача данных по экранированному кабелю, длина которого без дополнительного усилительного оборудования может достигать нескольких десятков метров) и «беспроводные» – в которых информация в цифровом виде передается по Интернету, радиоканалу или даже с помощью сотовой связи. В последнем случае дальность отслеживания удаленного объекта контроля практически не ограничена (объект может находиться даже в другой стране), только придется потратиться на услуги связи.

После выбора места установки и способа передачи информации переходят к непосредственному подключению с помощью кабелей питания и передачи данных. Как правило, большинство современных камер для видеонаблюдения адаптированы для питания от осветительной сети 220 В [8].

2.2 Аналоговая система видеонаблюдения

В зависимости от вида применяемого оборудования системы видеонаблюдения разделяют на аналоговые и цифровые. Аналоговые системы видеонаблюдения стали первопроходцами на рынке видеонаблюдения, но сегодня в чистом виде мало где применяются. Аналоговые системы видеонаблюдения можно смело отнести к прошедшему этапу истории охранного теленаблюдения.

Основу аналоговых систем составляли камеры видеонаблюдения – оптические приборы с ПЗС-матрицей, образующей видеосигнал из светового потока, который предварительно проходил через объектив и линзы устройства. В аналоговой системе видеонаблюдения запись видеоматериала производилась на видеомагнитофон с выводом на монитор, что во многом обуславливало ограниченность функций такой системы.

В частности, чтобы просматривать архив, не прерывая записи, пользователю необходимо было установить два видеомагнитофона, затем потратить значительное количество времени на перематывание кассеты, а при распечатке необходимого кадра использовать специализированный и достаточно дорогостоящий принтер.

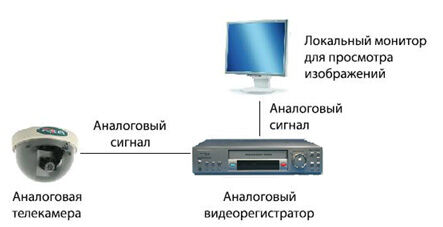

Рисунок 1.1 – Аналоговая система видеонаблюдения

К прочим недостаткам аналоговой системы видеонаблюдения следует отнести отсутствие ресурса для расширения ее возможностей, неспособность поддерживать более одного аудиоканала, а также необходимость в постоянном обслуживании – смене кассет, чистки и замены видеоголовок в магнитофоне [9].

2.3 Комбинированная система видеонаблюдения

Реальность такова, что, несмотря на все недостатки, аналоговые системы видеонаблюдения оставили огромное наследие в виде уже установленных видеокамер наблюдения и специалистов, обученных с ними обращаться. В связи с этим сегодня достаточно большое распространение получили комбинированные системы (аналоговый сигнал – цифровая запись).

В качестве записывающего устройства в комбинированной системе выступают цифровые видеорегистраторы (DVR) с жестким диском, аналоговым входом для подключения коаксиального кабеля и аналогичным выходом для подключения монитора (DVR выполняет функции одновременно квадратора (мультиплексора) и видеомагнитофона), либо компьютеры с установленной в них платой видеозахвата и специальным программным обеспечением.
