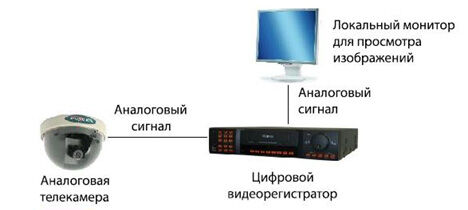

Рисунок 1.2 – Комбинированная система видеонаблюдения
Нужно сказать, что принципиальных различий между этими структурами построения систем видеонаблюдения не существует. Каналы передачи аналоговых сигналов те же самые, а цифровых – определяются используемой структурированной кабельной системой, то есть системой кабельных элементов, которые представляют собой среду передачи оптических или электрических сигналов.
По сравнению с аналоговыми системами видеонаблюдения комбинированные имеют массу преимуществ – более высокое качество видеозаписи, отсутствие необходимости в частой замене источника хранения информации, возможность быстрого поиска и просмотра записанного события. Кроме того, наличие «интеллекта» в видеорегистраторе, например, датчика движения, позволяет записывать звук и видео только в момент движения объекта, что существенно облегчает процесс видеонаблюдения, а также экономит место на жестком диске.
Недостатки – это, прежде всего, необходимость в дорогостоящем коаксиальном кабеле и в связи с этим сложность территориально-распределенного построения системы видеонаблюдения, а также ограниченное количество входов в видеорегистраторе, из-за чего возникают сложности при расширении комплекса визуального контроля. Кроме того, преобразование сигнала из аналога в цифру и обратно снижает качественные характеристики изображения.
Однако, несмотря на вышеупомянутые минусы, комбинированные системы видеонаблюдения успешно применяются на небольших объектах, таких как офисные помещения и жилые дома [10].
2.4 Гибридная система видеонаблюдения
При этом для обеспечения безопасности на территориально-распределенных и наиболее ответственных объектах сегодня, как правило, используют гибридные системы видеонаблюдения (которые включают как аналоговые, так и сетевые камеры, подключенные к видеосерверу или гибридному видеорегистратору). Стоимость таких решений более высока по сравнению с комбинированными, однако, и возможности намного шире.

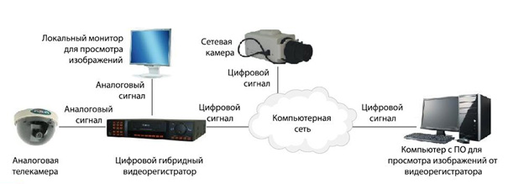

Рисунок 1.3 – Системы с гибридными видеорегистраторами
В основе такой системы видеонаблюдения лежит гибридный видеорегистратор, который позволяет подключать как аналоговые, так и сетевые камеры за счет наличия в нем различных разъемов, а также имеет интерфейс для соединения с компьютерной сетью.
Гибридные видеорегистраторы предоставляют пользователям возможность просматривать изображение не только локально, используя экран монитора, подключенный прямо к аппарату регистрации, но и удаленно. В последнем случае для просмотра видео используется специальное ПО или стандартная веб-программа, к примеру Microsoft Internet Explorer. Постов визуального контроля при этом может быть несколько и с каждого возможен доступ к любой видеокамере системы видеонаблюдения.
Кроме того, с помощью гибридных видеорегистраторов снимаются ограничения по созданию территориально-распределенных систем видеонаблюдения. Плохо лишь то, что при значительном увеличении числа видеокамер и расширении функциональных возможностей нередко требуется замена дорогостоящего аппарата. Кроме того, разработка видеорегистраторов, как правило, отстает от темпа развития компьютерных систем [11].

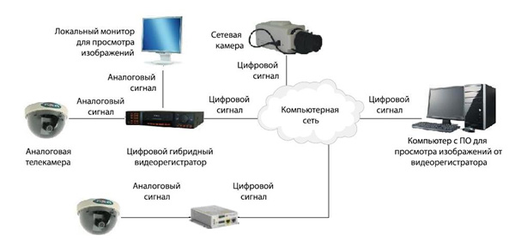

2.5 Гибридные системы наблюдения с сетевыми видеосерверами
В подобных системах видеонаблюдения сетевой видеосервер, или видеокодер, преобразует аналоговый сигнал от камеры в цифровой и осуществляет сжатие видео для передачи по компьютерной сети. Обычно видеосервер устанавливается рядом с камерой. В качестве приемной стороны выступает компьютер для просмотра и записи изображения.
Системы видеонаблюдения такого вида имеют ряд преимуществ:
– использование обычного персонального компьютера для вывода и записи видеоинформации (вместо применения дорогостоящего видеорегистратора с наличием аналоговых входов);
– возможность одновременного применения в системе аналоговых и сетевых видеокамер наблюдения;
– возможность расположить источников формирования и записи изображения на любом расстоянии друг от друга, так как в качестве канала связи используется компьютерная сеть;
– хорошая масштабируемость системы, так как в данном случае нет необходимости учитывать количество видеовходов видеорегистратора (кратное двум), а также возможность добавления дополнительных камер по одной.
Среди недостатков такой системы видеонаблюдения можно отметить подверженность вирусам, ошибкам ПО, неквалифицированному вмешательству оператора и так далее [12].
2.6 Сетевая система видеонаблюдения
Сетевые системы видеонаблюдения основываются на IP-видеокамерах, которые имеют свой собственный IP-адрес и встроенное программное обеспечение, или, другими словами, «интеллект». Все это позволяет им функционировать как автономные сетевые устройства. Подключение всех элементов системы IP-видеонаблюдения осуществляется как на основе локальной сети Ethernet, так и напрямую, например, через модем, мобильный телефон, или беспроводный адаптер связи.
Рисунок 1.4 – Сетевая система видеонаблюдения
При этом в качестве записывающего устройства используется сетевой видеорегистратор, который представляет собой стандартный компьютерный сервер с установленным на него ПО для видеозаписи.
Системы видеонаблюдения на основе IP имеют ряд общих достоинств с комбинированными и гибридными системами видеонаблюдения, например, запись информации на жесткий диск, быстрый и беспроблемный поиск нужных данных в архиве, доступ к записям по Интернету и так далее. Однако в последнее время IP-системы видеонаблюдения значительно потеснили своих предшественников, и этому есть объективные причины:
На рынке представлено большое разнообразие сетевых камер производства Sony, AXIS, Аrecont vision и многих других известных компаний – от обычных корпусных до купольных и Wi-fi камер [13].
Более высокое качество изображения за счет отсутствия дополнительных цифро-аналоговых и аналого-цифровых преобразований сигнала.
Возможность передачи не только видеоинформации, но и звука, дополнительных команд, а также питания для камеры по одному кабелю.
С помощью сетевых решений можно построить как сложные территориально-распределенные системы видеонаблюдения, состоящие из нескольких тысяч камер, так и простые, состоящие из одной-двух камер системы.
Дополнительные элементы сетевой системы видеонаблюдения могут наращиваться на основе существующей компьютерной сети, а также посредством беспроводных технологий, что значительно сокращает затраты на монтаж.
Технология сетевого видеонаблюдения предоставляет легко интегрируемую платформу, что отвечает требованиям времени, когда в единую систему объединяются системы контроля доступа, управления, кондиционирования и так далее [14].
Многообразие встроенных функций позволяют IP-камере принимать самостоятельные решения о необходимости подачи тревожного сигнала, увеличения разрешения изображения, отправки видео и тому подобного. Благодаря этому повышается качество принятия решений на базе сетевого видеонаблюдения.
Возможность организовать децентрализованное хранение и обработку видеоинформации, переключиться на резервную инфраструктуру в случае непредвиденных обстоятельств, например, аварии, эксплуатировать как серверную, так и архивную архитектуры.
Пользователь IP-комплекса безопасности может проводить визуальный контроль и выполнять функции администрирования системы не только локально, но и на удалении, например, при помощи КПК или сотового телефона.
В отличие от цифровых видеорегистраторов, представляющих собой закрытые технические решения, оборудование систем сетевого видеонаблюдения базируется на открытых стандартных, что позволяет применять оборудование разных производителей, например, маршрутизаторы, коммутаторы, серверы и прикладное ПО. Данный факт снижает стоимость систем видеонаблюдения и увеличивает их технические качества.
Многочисленные примеры интеграции систем на базе сетевого видеонаблюдения доказывают, что они являются более достойной альтернативой комбинированным и гибридным системам.
И все же, при всех многочисленных достоинствах IP-систем, существует ряд факторов, несколько сдерживающих глобальную экспансию сетевого оборудования в области видеонаблюдения. Во-первых, многие пользователи отмечают временную задержку видеосигнала, которая возникает при декомпрессии и передачи потока данных по сети, что значительно усложняет управление поворотными камерами вручную.
Также заказчики таких систем видеонаблюдения нередко чувствуют себя обманутыми, ожидая от сетевых камер с обычным разрешением высокого качества. Стоит помнить, что только мегапиксельные видеокамеры могут обеспечивать действительно отличное качество изображения и большую площадь обзора, что позволяет экономить на количестве камер в системе.
Необходимо отметить, что, несмотря на некоторые недостатки, судя по сравнительным оценкам технических характеристик сетевых, комбинированных и гибридных систем видеонаблюдения, можно утверждать, что IP-видеонаблюдение является на сегодня самым выгодным, а также наиболее перспективным по функциональным возможностям способом визуального контроля [15].
2.7 Техническое оборудование для наблюдения
Модульные камеры видеонаблюдения
Рисунок 1.7 – Модульная система видеонаблюдения
Модульные камеры видеонаблюдения представляют из себя миниатюрные видеокамеры с объективом, размещенные на плате небольшого размера. Обычно применяются для установки в различные устройства, стены, двери и другие элементы интерьера.
Черно-белые камеры видеонаблюдения стандартного разрешения
Рисунок 1.8 – Черно-белая система видеонаблюдения стандартного разрешения
Черно-белые(Ч\Б) камеры видеонаблюдения стандартного разрешения применяются в составе систем видеонаблюдения (CCTV) для обеспечения безопасности объектов без повышенных требований к качеству видеоизображения. Ч/б камеры видеонаблюдения получили широкое распространение в офисах, школах, частных домах, квартирах и других объектах социального назначения .
Черно-белые камеры видеонаблюдения высокого разрешения
Рисунок 1.9 – Черно-белые камеры видеонаблюдения высокого разрешения
Ч/б камеры видеонаблюдения высокого разрешения применяются в составе систем видеонаблюдения (CCTV) для обеспечения безопасности объектов с учетом повышенных требований к качеству видеоизображения. Ч/б камеры видеонаблюдения получили широкое распространение в офисах, квартирах и других объектах.
Цветные камеры видеонаблюдения стандартного разрешения
Рисунок 1.10 – Цветная система видеонаблюдения
Цветные камеры видеонаблюдения применяются в составе систем видеонаблюдения (CCTV) для обеспечения мониторинга объектов с необходимостью передачи качественного видеоизображения на монитор видеонаблюдения. Цветные камеры видеонаблюдения теряют эти свойства и становятся черно-белыми в темноте.
Цветные камеры видеонаблюдения высокого разрешения
Рисунок 1.11 – Цветная система видеонаблюдения высокого разрешения
