Окончание таблицы Е.7

Таблица Е.8 - Приемники электроэнергии строительной площадки

Таблица Е.9 - Определение расчетных активных и реактивных мощностей приемников

Приложение Ж

Расчет конструкции перекрытия

В соответствии с рекомендациями [25, прил. 1, табл. принимаем толщину плиты 150 мм, размеры сечения второстепенных балок b_в x h_в = 400 х 500 мм.

Расчетная схема плиты представляет собой многопролетную неразрезную балку (рис. 1), промежуточными опорами которой служат второстепенные балки, а крайними – стены здания. В расчете ширина балки принимается равной одному метру.

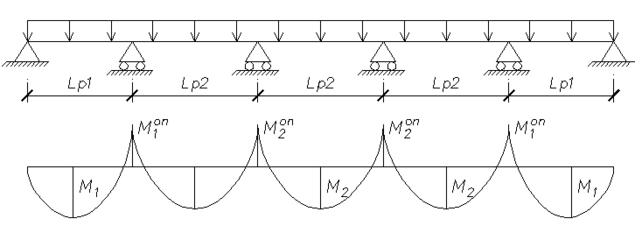

Рисунок 1 - Расчетная схема плиты и эпюра моментов

Величины расчетных пролетов плиты.

Расчетная длина крайнего прoлета плиты равна расстоянию от оси опоры на стене до грани ребра балки (рис. 3.3):

Lp1 = L – 0,5·b + 0,5·Lsup = 3,06 – 0,5 · 0,2 + 0,5 · 0,12 = 3,02 м

Расчетная длина промежуточных пролетов плиты равна расстоянию в свету между ребрами второстепенных балок и рассчитывается по формуле:

Lp2 = L – b = 2,76 – 0,2 = 2,56 м

Расчетная длина большего пролета плиты равна пролету второстепеннойбалки и составляет

6,02 + 0,25 = 6,27 м.

Продолжение приложения Ж

Продолжение расчета конструкции перекрытия

Нагрузка на один погонный метр плиты при ее расчетной ширине bп = 1 м равна:

(g + p) ·bп = 5,11 · 1 = 5,11 кН/м

Изгибающие моменты

Так как пролеты отличаются между собой не более чем на 20 %, моменты определяются с учетом перераспределения по нижеприведенным зависимостям положительный пролетный мoмент в крайних пролетах:

M1 = (g + p)·L2р1·1/11 = 5,11·3,022·1/11 = 4,24 кН·м;

отрицательный момент над вторыми от края опорами:

M1оп = – (g + p)·L2р1·1/11 = – 5,11·3,022·1/11 = – 4,24 кН·м;

положительный момент в промежуточных пролетах:

M2 = (g + p)·L2р2·1/16 = 5,11·2,562·1/16 = 2,09 кН·м;

отрицательные опорные моменты над промежуточными опорами:

M2оп = – M2 = – 2,09 кН·м.

Расчет арматуры плиты.

Класс бетона В15, коэффициент условий работы бетона [26, табл. 15] γb2 = 0,9Rb·γb2 = 8,5·0,9 = 7,65 МПа;

Класс арматуры сеток ВрI, Rs = 360 МПа.

Расчет арматуры в промежуточных пролетах при рабочей высоте сечении плиты h0 = 8 – ∆з.с. – 0,5·d = 8 – 1 – 0,5 · 0,5 = 6,75 см (принят диаметр арматуры 5 мм).

;

Продолжение приложения Ж

Продолжение расчета конструкции перекрытия

.

Требуемое сечение арматуры:

м²

Принимаем арматуру 5 Ø5 ВрI, As = 0,98 см², шаг стержней 200 мм.

Расчет арматуры в крайних пролетах и над вторыми опорами:

;

.

Требуемое сечение арматуры:

м²

Принимаем армирование плиты рулонными сетками с рабочей продольной арматурой Ø5 ВрI с шагом 20 см, As = 0,98 см² во всех пролетах (сетка С1). Для компенсации недостающей арматуры в крайних пролетах и над вторыми опoрами укладывается такая же, как С1 дополнительная сетка С2. Суммарная площадь сечения As = 0,98·2 = 1,96 см² (рис. 3.4). Стыки сеток в рабочем направлении должны укладываться с нахлесткой [26, п. 5,38]:

мм,

Принимаем l_an = 300 мм. В нерабочем направлении сетки укладываются с перепуском 100 мм [26, п. 5.41].

Сетки перегибают на расстoянии 0,25L от оси опоры. U1 ≥ Lр1/4 = 3,02/4 = 0,755 м, U2 ≥ Lр2/4 = 2,56/4 = 0,64 м, принимаем U1 = 0,8 м, U2 = 0,7 м.

Продолжение приложения Ж

Продолжение расчета конструкции перекрытия

Распределительная (поперечная) арматура сеток выполняется из проволоки Ø4 ВрI (As = 0,126 см²), устанавливаемой с шагом 300 мм [27]. Минимальная площадь сечения поперечной арматуры должна составлять не менее 10 % от рабочей арматуры, 1,96·0,1 = 0,196 см². Принятое сечение 0,126·1/0,3 = 0,42 см².Расчетная схема представляет собой однопролетную балку, опорами которой являются стены. Пролет балки равен расстоянию между осями опор:

Lр1 = L + Lsup = 6,02 + 0,25 = 6,27 м.

Расчетная погонная нагрузка на балку: вес пола и плиты g·Lп = 3,43·(3,18 + 2,76)/2 = 10,19 кН/м

- вес ребра балки 1,1·25·bв·(hв – hп)·1 = 1,1·25·0,2·(0,4 – 0,08)·1 = 1,76 кН/м.

Итого постоянная нагрузка g = 11,95 кН/м.

Временная нагрузка p0 = p·Lп = 1,95·(3,18 + 2,76)/2 = 5,79 кН/м.

Полная нагрузка с учетом коэффициента надежности по назначению γn = 0,95:

0,95·(g + p) = 0,95·(11,95 + 5,79) = 16,85 кН/м

Расчет балки на прочность по нормальным сечениям

Положительный пролетный момент

M = (g + p)·L2·1/8 = 16,85·6,272·1/8 = 82,8 кН·м;

Полка балки (плита) расположена в сжатой зоне.

Определим ширину полки b’f, вводимую в расчет.

Согласно [26, п. 3,16] величина b’f вводимая в расчет, принимается из условия, что свесы полки в каждую сторону от ребра должны быть не более 1/6 пролета балки:

b’f = 2·1/6·Lb + b = 2·1/6·6,27 + 0,2 = 2,29 м,

Продолжение приложения Ж

Продолжение расчета конструкции перекрытия

Не более расстояния между ребрами по осям L = 2,76 м. К расчету принимаем b’f = 2,29 м.

Принимаем расположение арматуры в один ряд. В этом случае a = 4 см

h₀ = h – a = 40 – 4 = 36 см.

Определение положения нейтральной оси

;
