Перегородки внутриквартирные выполняются поэлементно, толщиной 90мм, (по технологии «Кнауф», сер. 1.031.9-3.07, в.1).
Технические характеристики перегородок по технологии «Кнауф» приведены в таблице 1.14.
Таблица 1.14. - Технические характеристики перегородок на металлическом каркасе.
| Марка | Максимальная высота, м | D, мм | d, мм | Шаг стоек, а, мм | Марка элементов каркаса | IВ, дБ | ||
| направля-ющего | стоечного | Высота полки, мм | ||||||
| С 112 | 3,9 | 90 | 12,5 | 600 | ПН 50 | ПС 50 | С 112 | 50 |
Узлы крепления перегородок приведены на рисунке 1.5,1.6, 1.7 и 1.8.
а) стык перегородок б) стык перегородки и наружной стены

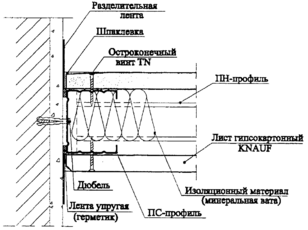

Рисунок 1.5. Горизонтальное сечение.

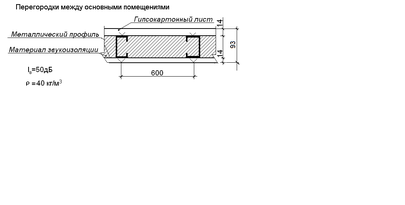

Рисунок 1.6. Горизонтальное сечение перегородок С112

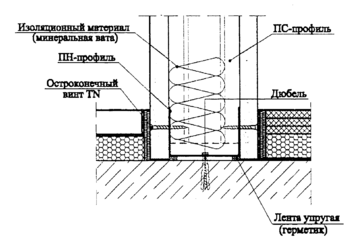

Рисунок 1.7. Примыкание к конструкции пола.

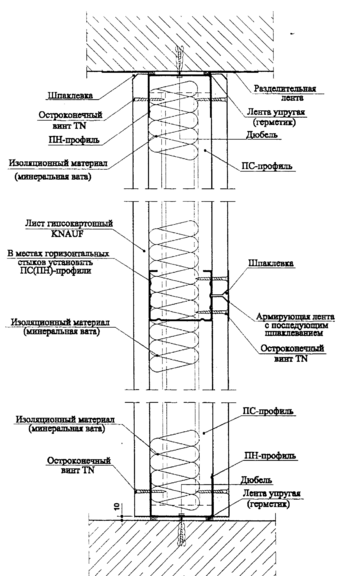

Рисунок 1.8. Вертикальное сечение
1.2.8 Полы
Полы в помещениях принимаются в зависимости от назначения помещения. Полы из ламината устраиваются во всех жилых комнатах. Конструкция пола показана на рисунке 1.9. В коридорах, передних, кладовых и кухнях – линолеумные полы, в санузлах – полы из керамических плиток.
К деталям полов относятся примыкания их к стенам (перегородкам). Примыкание полов к стенам оформляются таким образом, чтобы оно обеспечивало независимую осадку пола и стены или перегородки.

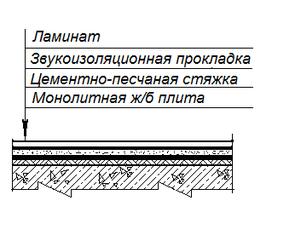

Рисунок 1.9 – Пол из ламинированного напольного покрытия.
Чтобы предотвратить передачу материального звука (от ходьбы, перемещения мебели) в смежные помещения, полы отделяют от стен и перегородок зазором в 1 – 2 см, перекрываемым профилированными рейками – плинтусами или галтелью. Крепятся они только к стене или к полу, это обеспечивает независимую осадку конструкций по отношению друг к другу.
В таблице 1.14 предоставлена экспликация полов.
1.2.8.1 Проверка тепловой активности пола (теплоусвоение)
Пол является одной из поверхностей помещения, с которой непосредственно соприкасаются ноги человека. В жилых зданиях возможен как кратковременный контакт босой ноги с поверхностью пола, так и более длительный, но в легкой обуви.
При контакте ног человека (температура подошвы ноги без обуви равна около 33 оС) с поверхностью пола (температура которого близка к температуре внутреннего воздуха помещения) происходит отдача тепловой энергии.
Во всех случаях охлаждение подошвы ступни не должно быть ниже температуры, допускаемой гигиеническими нормами. При контакте босой ноги с полом температура кожи в течении двух минут не должна опускаться ниже 28 0С.
Таблица 1.14 - Экспликация полов.
Для обеспечения гигиенических условий эксплуатации полов в соответствии с [3, табл. 12] поверхность пола должна иметь показатель теплоусвоения Yn не более нормативной величины
, то есть
Показатель теплоусвоения поверхности пола Yn определяется следующим образом:
а) если покрытие пола имеет тепловую инерцию
, то показатель теплоусвоения поверхности пола следует определять по формуле согласно [3, п. 9.2.]
;
б) если первые n слоев конструкции пола имеют суммарную тепловую инерцию,
но суммарная тепловая инерция (n+1) слоёв
то показатель теплоусвоения поверхности пола Yn следует определять последовательно расчетом показателей теплоусвоения поверхности слоев конструкции, начиная с n-го до 1-го:
для n-го слоя – по формуле:
для I-го слоя – по формуле:
В рассмотренных формулах и неравенствах:
| | тепловая инерция соответственно 1-го, 2-го,…, (n+1)-го слоёв конструкции пола; |
| R1, Rn – | термические сопротивления i-го и n-го слоев конструкции пола |
| | Расчетные коэффициенты теплоусвоения материала 1-го, i-го, n-го, (n+1) слоёв конструкции пола, |
Теплотехнические характеристики отдельных слоев конструкции пола приведены в таблице 1.15.
Таблица 1.15. – Теплотехнические характеристики материалов
| Материал слоя | Толщина слоя , м | Плотность материала 0, кг/м3 | Коэффициенты при условиях эксплуатации А | Термическое сопротивление R, м20С/Вт | |
| теплопроводности , Вт/(м20С) | теплоусвоения s, Вт/(м20С) | ||||
| Ламинат (ДСП) | 0,008 | 1000 | 0,23 | 6,75 | 0,035 |
| Звукоизоляционная прокладка | 0,002 | 40 | 0,031 | 0,37 | 0,065 |
| Цементно-песчаная стяжка | 0,03 | 1800 | 0,76 | 9,6 | 0,04 |
| Ж/б перекрытие | 0,14 | 2500 | 1,92 | 17,98 | 0,073 |
Определяем тепловую инерцию слоёв пола по [3, п. 9.2.]
.
Так как
, тогда определяем для 3-слоев:
Значение нормативного показателя теплоусвоения поверхности пола для жилых зданий по [3, табл. 12] не должно превышать
, а расчетное значение показателя теплоусвоения данной конструкции пола составляет
. Следовательно, конструкция пола в отношении теплоусвоения удовлетворяет требованиям [3].
1.2.9 Крыша
Крыша дома - плоская, с эксплуатируемой кровлей.
Покрытие эксплуатируемой кровли - плиты бетонные 400х400 (ГОСТ 17608-91).
Конструкция кровли показана на рис. 1.10.
Система водоотвода внутренняя, организованная.
Рис. 1.10. Конструкция кровли
1.2.10 Описание инженерных сетей
В данном подразделе приводится описание инженерных сетей здания, детально подраздел не разрабатывался.
Водопровод
Водоснабжение жилого дома осуществляется от существующих сетей, при этом обеспечиваются хозяйственно-питьевые нужды здания, а так же полив зеленых дворовых насаждений. Водопровод монтируется из стальных водогазопроводных труб по ГОСТ 3262-75. Магистральный трубопровод прокладывается в подпольных каналах первого этажа, зашивается и теплоизолируется.
Канализация
Внутренняя канализационная сеть комплекса выше и ниже отметки 0.000, выпуски монтируется из труб пластмассовых по ГОСТ 22689.1-89.
Отопление
Теплоснабжение проектируемого здания от центральных теплосетей.
Для всех помещений запроектированы двухтрубные системы отопления из стальных водогазопроводных труб по ГОСТ 3262-75, проложенных над полом вдоль наружных стен. Нагревательные приборы – стальные отопительные радиаторы.
Удаление воздуха из системы через краны Маевского, встроенные в нагревательные приборы.
Электроснабжение
Электроснабжение осуществляется от внешней питающей сети. В качестве вводно-распределительного устройства принят шкаф ВРУ, установленный в электрощитовой в подвальном этаже.
Вентиляция
В жилом доме запроектирована вытяжная вентиляция с естественным и искусственным побуждением, при помощи вентблоков из сборных материалов (индивидуальных для каждой квартиры, что позволяет обеспечить долговечность систем вентиляции, сравнимую со сроком службы строительных конструкций жилого дома) с каналами - спутниками и установкой в вытяжных каналах регулируемых вентрешеток в помещениях 1-9 этажей.
В жилых помещениях и кухнях приток воздуха в режиме обслуживания обеспечивается через фрамуги, оборудованные фиксаторами, в нерабочем режиме за счет проветривателей на 0.2 крата.
Воздух из вытяжных вентблоков на техническом этаже собирается воздуховодами и выбрасывается в объем вытяжного "колпака". Далее выброс воздуха
осуществляется через решетки, установленные по периметру "колпака".
1.2.11 Окна
Окна должны надежно изолировать помещения от наружного шума и удовлетворять требованиям теплозащиты.
Требуемое приведённое сопротивление теплопередаче окон для жилых зданий в определяется по [3, табл. 3] исходя из значения ГСОП R0тр для окон определяется по формуле:
,
= 0,000075х5539+0,15=0,565 (м2×°С)/Вт
В соответствии с этим по [3, табл. К1] принимаем оконные заполнения из пластиковых профилей с двухкамерным стеклопакетом с одним стеклом с низкоэмиссионным мягким покрытием с заполнением воздухом с межстекольным расстоянием 10 мм, при этом сопротивление окон теплопередаче составит: R0=0,64 (м2∙0С)/Вт и условие
(0,64>0,565) выполнено.
Элементы конструкции оконного блока приведены на рисунке – 1.11.
Рисунок – 1.11. Конструкция оконного блока:
1- коробка оконного блока; 2- утеплитель; 3- закладная деталь;
