Т_н = Т_ч/ tсм (3.8)

Кладка наружных стен в один кирпич под штукатурку средней сложности:

Т_н = 30,5 / 8= 4(дн)

Подъем кирпича на поддонах до 250шт. башенным краном:

Т_н = 3,7 / 8= 0,5 (дн)

Подъем раствора башенным краном в ящиках емкостью до 0,25 м3

Т_н = 2,2 / 8= 0,3 (дн)

Установка, разборка перестановка инвентарных подмостей на готовых рамах без ходов по настилу, в пределах этажа

Т_н = 6,3 / 8= 0,78 (дн)

Укладка железобетонных перемычек на дверные и оконные проемы вручную

Т_н = 3,2 / 8= 0,5 (дн)

Установка защитных козырьков и их разборка

Т_н = 27,4 / 8= 3,5 (дн)

Очистка этажей от строительного мусора

Т_н =4,7 / 8= 0,5 (дн)

Укладку железобетонных перемычек массой до 100кг вручную выполняется каменщиками, как и кладка наружных стен. Поэтому, в целях удобства построения календарного графика процессы объединяют. Устройство защитных козырьков непосредственно в кладочный процесс не входит и не рассматривается в графике. Результаты рассчета нормативной продолжительности работ помещают в таблицу 9:

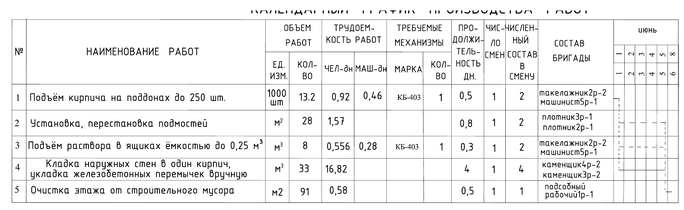

Таблица 3.9- Календарный график производства работ

Нормативная трудоемкость работ Т^н по карте определяется суммированием трудозатрат по калькуляции.

Т^н =(122,1+7,4+4,32+12,6+12,54+4,7)/8=20,5 (чел-дн).

Проектная трудоемкость работ Т^пр рассчитывается по формуле:

Т^пр =Еri·ti (3.9)

где ri-количество рабочих в бригаде по i-й работе,

ti- продолжительность i-й работы по графику.

Т^пр = 2·0,5+2·0,8+2·0,3+4·4+1·0,5= 20,2 (чел-дн)

Нормативная выработка В^норм по технологической карте рассчитывается по формуле:

В^норм = V/Т^н (3.10)

где V- объем по карте в натуральных единицах измерения.

В^норм = 33/20,5= 1,61(т/чел-дн)

Проектная выработка В^пр рассчитывается по формуле:

В^пр = V/ Т^пр (3.11)

В^пр = 33 / 20,2= 1,63 (т/чел-дн)

Нормативная трудоемкость единицы продукции q^норм рассчитывается по формуле:

q^норм =Т^н/V (3.12)

q^норм =20,5 / 33= 0,62 (чел-дн/т)

Проектная трудоемкость единицы продукции q^пр рассчитывается по формуле:

qнорм =Т^пр/V (3.13)

q^пр = 20,2 / 33= 0,61 (чел.-дн./т)

Продолжительность работ определяется по графику производства работ. Результаты сводятся в таблицу 10:

Таблица 3.10- Технико-экономические показатели технологической карты
