При кладке наружной версты тычкового ряда каменщик 3р. берет из пакета (поддона) по два лицевых кирпича и, отступив от края участка (захватки) на 50 – 60 см, раскладывает их на внутренней половине стены тычковыми гранями параллельно стене, по два кирпича с интервалом в 12 - 13 см между стопками, см. рис. 3.6:

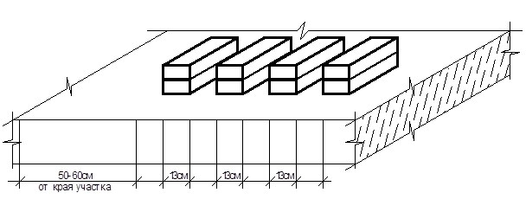

Рис. 3.6. Раскладка кирпича для тычкового ряда

Затем, берет из мульды лопатой раствор и, расстилает его на наружной половине стены в виде грядки шириной 23 - 24 см, толщиной 2 - 2,5 см с отступом от края простенков при кладке в пустошовку, и 1,5 - 2 см при кладке в подрезку. Каменщик 4р. ведет кладку «вприжим». Кельмой он разравнивает раствор на участке длиной 50 - 60 см, затем левой рукой подносит кирпич к месту укладки, а кельмой в правой руке загребает часть раствора в стороне от постели, подготовленной под укладываемые кирпичи, и наносит его на ложковую грань, после чего прижимает кирпич к ранее уложенному, прижимая его к полотну кельмы и одновременно правой рукой вытягивает кельму. Нажатием укладываемого кирпича каменщик образует из раствора вертикальный поперечный шов.

Уложенный кирпич каменщик осаживает до уровня ранее уложенных нажатием левой руки и легким постукиванием ручкой или полотном кельмы. Выжатый на поверхность стены раствор каменщик подрезает кельмой и забрасывает в растворную постель. При кладке внутренней версты ложкового ряда каменщик 3р. раскладывает обычный кирпич на наружной версте в том же порядке, как и для кладки наружной версты ложкового ряда.

Кладку внутренней версты ложкового ряда каменщик 4р. ведет «вприсык», загребая раствор тычковой гранью кирпича в том же порядке, как и для наружной версты. При кладке наружной версты ложкового ряда каменщик 3р. берет из пакета по два лицевых кирпича и, отступив на 50 - 60 см от края делянки, раскладывает их на внутренней половине стены ложковыми гранями параллельно оси стены, стопками по два кирпича с интервалом в один кирпич между стопками. Затем расстилает раствор на наружной версте в виде грядки шириной 10 - 11 см, толщиной 2 - 2,5 см.

Каменщик 4р. ведет кладку наружной версты «вприжим», ограничивая ее на конце делянки убежной штрабой. При кладке внутренней версты тычкового ряда каменщик 3р. раскладывает обычный кирпич на наружной версте, не отступая от края делянки, и расстилает раствор на внутренней половине стены в том же порядке, что и для наружной версты.

Каменщик 4р. ведет кладку «вприсык». Разравнивая раствор кельмой и держа кирпич в левой руке в наклонном положении, он ложковой гранью загребает часть раствора из постели на расстоянии 5 - 6 см от ранее уложенного кирпича. Постепенно выправляя положение кирпича до горизонтального, каменщик продвигает его с раствором к ранее уложенному кирпичу, образуя вертикальный шов, и обсаживает кирпич на растворной постели до уровня ранее уложенных нажатием руки и постукиванием ручкой или полотном кельмы. Выжатый на поверхность стены раствор он подрезает кельмой и забрасывает в растворную постель.

По окончании кладки каждого ряда каменщик 4р. угольником проверяет правильность и горизонтальность рядов кладки. Толщину стен, длину простенков и ширину оконных проёмов замеряют метром. Отклонение по вертикали проверяется уровнем или отвесом. В случае отклонений каменщик исправляет кладку правилом и молотком-кирочкой. Кладку в местах взаимных пересечений или примыканий стен следует производить, как правило, одновременно. Кладка выполняется поярусно. Высота яруса – 1,3м.

Схема разбивки кирпичной кладки по ярусам см. рис. 7. Выполнив кирпичную кладку на I ярусе, каменщики переходят работать на II ярус. Разбивка этажа именно на два яруса удобна тем, что весь процесс делится примерно поровну т.к. работа на первом ярусе усложняется предшествующей разметкой и подготовкой ивентаря, а на втором ярусе - укладкой вручную железобетонных перемычек на дверные и оконные проемы.

Высота каждого яруса стены назначается с таким расчетом, чтобы уровень кладки после каждого перемащивания был не менее чем на два ряда выше уровня нового рабочего настила (согласно СНиП 12.04.2002 п.9.2.1 с изм. от 2015г.).

Рис.3.7. Схема разбивки кирпичной кладки по яруса

Основные данные о технологическом процессе приведены в таблице 1:

Таблица 3.1-Технологический процесс

Наименование и последовательность технологических операций	Объем работ, м2, м3, кг и т.п.	Наименование машин, оборудования, инструмента, затраты времени, маш.-ч	Наименование строительных материалов и деталей, потребность, кг, м, м3 и т.п.	Наименование рабочих, затраты труда, чел.-ч
1) Установка защитных козырьков	700 м2	Ножовка по дереву, рулетка, маркер, молоток, гвоздодер	Доски, дер. кронштейны, сетка 50 на 50мм, гвозди	Плотник 3р-1; Плотник 2р-1; Т=54,7
2) Установка, перестановка подмастей в пределах этажа без движения по настилу	28м2		Леса трубчатые безболтовые сборно- разборные -14 комплетов Гост 24258-88	Плотник 3р-1; Плотик 2р-1; Т =12,6
3) Подъем кирпича на поддонах до 250шт	250 шт	КБ-403 Тм= 3,7	13200 шт	Такеллажник 2р-2; Т =7,4; Машинист 5р-1

Окончание табл.3.1

Наименование и последовательность технологических операций	Объем работ, м2, м3, кг и т.п.	Наименование машин, оборудования, инструмента, затраты времени, маш.-ч	Наименование строительных материалов и деталей, потребность, кг, м, м3 и т.п.	Наименование рабочих, затраты труда, чел.-ч
4) Подъем раствора краном в ящиках емкостью до 0,25м3	м3	КБ-403 Тм=2,16	8	Такеллажник 2р-2; Т=4,32 Машинист 5р-1
5) Кладка наружных стен в 1 кирпич (250мм) под штукатурку средней сложности	м3	Ящик емкостью 0,25 м3 ГОСТ 21807-76 -2шт; Телега вилочная ручная КТ20Н-2С- 1шт; ; Леса ГОСТ 24258-88; Кельма ГОСТ 9533-81; Растворная лопата ГОСТ 3620-76; Молоток- кирочка ГОСТ 11042-72;Отвес ОТ-400, ОТ-600 ГОСТ 7948-80; Строительный уровень УСЗ-500 ГОСТ 9416-83; Правило; Деревянный угольникТУ 22-3949-77; Шнур – причалк; Стальной метр МСМ-74 ТУ 2-12-156-76; Ведра металлические- 4шт	33	Каменщик 4р-2; Каменщик 3р-2; Т =122,1
6) Укладка железо-бетонных пере-мычек вручную	проем		22	Каменщик 4р-2; Каменщик 3р-2; Т =12,54
7) Очистка этажа от строительного мусора	м2	Подборная лопата, метла, ведро	91	Подсобный рабочий 1р-1 Т=4,7

Заключительные работы

Заключительным этапом кладки наружных стен является уборка этажа. Ее выполняет один подсобный рабочий-1р, начиная уборку в начале последнего рабочего дня с законченных каменщиками заваток. Подсобник, работая лопатой, сначала собирает мусор горками, и помере выработки раствора в ящиках по 0,25м³, заполняет их мусором. Крановщик в свою очередь, доставляет ящик к месту складирования мусора. Такеллажник снимает крюки четырехветвевого стропа с верхних проушин ящика и зацепляет за две нижних, подает сигнал «вира» крановщику, ящик переворачивается и опустошается. Затем ящик снова подается к месту забора раствора краном, наполняется раством и вновь подается каменщикам. Когда в месте складирования скапливается достаточное для заполнения кузова самосвала количество строительного мусора, мусор вывозят.

3.3 Требования к качеству и приемке работ

Контроль качества работ по устройству внутренних стен должен осуществляться специалистами или специальными службами, входящими в состав строительной организации или привлекаемыми со стороны и оснащенными техническими средствами, обеспечивающими необходимую достоверность и полноту контроля.

Контроль качества работ включает входной контроль рабочей документации, конструкций, материалов и оборудования, операционный контроль производства работ по устройству кирпичных стен и оценку соответствия выполненных работ требованиям нормативных документов и проекта.

Входной контроль:

Предприятие-изготовитель обязано сопровождать партию кирпича документом, удовлетворяющим качество, в котором указывается:

• номер и дата выдачи документа;

• наименование и адрес предприятия-изготовителя;

• наименование и условное обозначение продукции;

• номер партии, количество отгружаемой продукции;

• данные о результатах испытаний по водопоглощению;

• обозначение стандарта на кирпич.

Не менее 20% кирпича в партии должны иметь на одной из граней оттиск-клеймо предприятия-изготовителя.

Отклонения от установленных размеров и показателей внешнего вида кирпича согласно ГОСТ 530-2012 не должны превышать на одном изделии:

а) Отклонение от размеров, мм:

• по длине ±5

• по ширине ±4

• по толщине ±3

б) Непрямолинейность ребер и граней кирпича, мм, не более:

• по постели 3

• по ложку 4

в) Отбитости углов глубиной от 10 до 15 мм.

г) Отбитости и притупленности ребер. Не доходящие до пустот, глубиной более 5 мм, длиной по ребру от 10 до 15 мм.

д) Трещины протяженностью по постели полнотелого кирпича до 30 мм на всю толщину, шт.:

• на ложковых гранях 1

• на тычковых гранях 1

Общее количество кирпича с отбитостями должно быть не более 5%. Количество половняка в партии должно быть не более 5%.

Результаты входного контроля должны регистрироваться в "Журнале входного учета и контроля качества получаемых деталей, материалов, конструкций и оборудования".

Операционный контроль качества работ по устройству кирпичных внутренних стен выполняют в соответствии с требованиями [20]. Качество каменной кладки следует контролировать систематически на всех этапах её возведения. Кладку стен и других конструкций из камня следует выполнять в соответствии с требованиями [21], соблюдение которых обеспечивает высокое качество работ.
