Здание - трехэтажное, прямоугольное в плане, размерами в осях 14,0х63,0 м. За относительную отметку 0.000 принята отметка чистого пола первого этажа исходя из условий прилегающего рельефа местности и окружающей застройки.

Здание каркасное из металлического прокатного профиля.

Проектом размещены 100 человек – женщин на 3-ем этаже, 100 мужчин – на 2-ом этаже. Столовая на 50 мест, прачечная самообслуживания, офис рыбоперерабатывающей фирмы, полицейский пост общественной безопасности, комнаты отдыха и досуга, медпункт и переговорный пункт расположены на первом этаже.

Блок санузлов на первом и втором этажах включает размещение следующих помещений: душевых; умывален; уборных.

Главный вход в здание предусмотрен общий для столовой и общежития через вестибюль с гардеробом и кабинами сан. узлов для столовой. Помещение столовой запроектировано с отметкой пола -0.300. Помещения столовой выделены в зоны: обеденный зал; производственные помещения; складские помещения; административно-бытовые.

Все зоны имеют самостоятельный выход.

Торцы здания помещений общежития имеют выходы наружу: по 1 этажу – в коридоре через тамбур, по 2 и 3 этажу через открытые наружные лестницы.

1. Конструктивная система здания

Конструктивная схема здания представляет собой рамно-связевой каркас, состоящий из металлических жестких рам в обоих направлениях, вертикальных диафрагм жесткости на всю высоту здания и стволов жесткости. Пространственная жесткость и устойчивость обеспечивается жёстким соединением неразрезных монолитных железобетонных перекрытий с колоннами и включением в работу элементов жесткости - диафрагм жесткости.

Высота этажей составляет 3,15 м.

Лестница в здании принимается двухмаршевой, и размещается в центре здания.

1.1.4.3 Окончательная разработка эскизов планов этажей здания

На основе клаузурной проработки планировочного решения здания и с учётом п. 1.1.4.1, 1.1.4.2, завершается работа над эскизами планов здания. С этой целью на планы наносятся элементы конструктивной системы, определяются количество и размещение эвакуационных выходов, размеры проходов, расположение окон и дверей, их типы и размеры, уточняются размеры отдельных помещений и здания в целом, просчи­тываются площади помещений и заносятся в табл. 1.5.

Планировочное решение здания должно быть увязано с модульной сеткой и разбивочными осями.

1.1.4.4 Построение разреза здания

Разрез здания выполняется на основе решения плана с учётом при­нятой конструктивной системы. Плоскость разреза должна проходить по наиболее характерным частям здания для полного представления его объёмно-планировочного и конструктивного решения. Как правило, раз­рез выполняется по лестничной клетке или входу здания. На разрезе должны быть показаны основные конструкции.

1.1.4.5 Разработка фасада здания

Разработка архитектурного решения фасада здания - завершающая и очень важная часть эскизного проектирования. Архитектура фасада выявляет художественные и конструктивные достоинства и недостатки здания, определяет его выразительность и цельность архитектурного образа. Поэтому при решении фасадов здания учтены ос­новные положения теории архитектурной композиции:

а) тектоника здания;

б) приёмы и средства архитектурной композиции;

в) принцип единства и соподчинённости.

1.2 Обоснование выбора конструктивных элементов

Выбрав на основе эскизного проектирования здания, принципиальное решение его элементов и конструкций приступают к обоснованию и уточнению размеров и разработке отдельных деталей конструкций.

1.2.1 Фундаменты

Фундаменты – монолитные железобетонные столбчатые под колонны из бетона класса В215, F 100, W 6.

Армирование выполняется по расчету, арматура класса А400.

Под фундаментами устраивается бетонной подготовка из бетона класса В7,5, толщиной 100 мм. До начала укладки фундаментов грунты очищаются от строительного мусора и осушаются.

.

1. Колонны

Колонны – металлические из прокатного профиля, сечения двутавровые, принятые по расчету (см. раздел Конструкции).

Колонны запроектированы с поэтажной разрезкой. Соединение колонн основного каркаса с фундаментом – жесткое. Соединение колонн основного каркаса с ригелями в двух направлениях – жесткое. Заводские сварные швы выполняются полуавтоматической сваркой в углекислом газе. Монтажные швы выполняются ручной сваркой. Все швы К=6 мм, кроме оговоренных.

1. Несущие стены

Наружные стены здания выполнены из трехслойных сэндвич-панелей для чистых помещений Sterilium® с утеплением минераловатными плитами БАЗАЛИТ ВЕНТИ-В, прикрепленные к стойкам и ригелям фахверка специальными крепежными системами.

Стеновые сэндвич-панели — уникальный, высокотехнологичный, современный строительный материал, благодаря которому появилась возможность возводить стеновые конструкции жилых домов, промышленных объектов и общественных сооружений в максимально короткие сроки.

Конструкция стеновых сэндвич-панелей состоит из основных элементов: наружной облицовки, гидро-ветрозащиты, утеплителя, основы. Основой данных облицовочных панелей является так называемый сэндвич-профиль, изготавливаемый из стали толщиной 0,7, 0,8 и 1 мм, обработанной специальным образом. На сталь может быть нанесено полимерное покрытие, которое является дополнительной защитой от коррозии.

Сэндвич-панели Sterilium® имеет покрытие Advantica L Control и CL Clean. Лицевая сторона L Control – плёнка-ламинат ПВХ, нанесённая на грунтовку. Такие сэндвич-панели не абсорбируют запахи, выдерживают широкие температурные колебания.

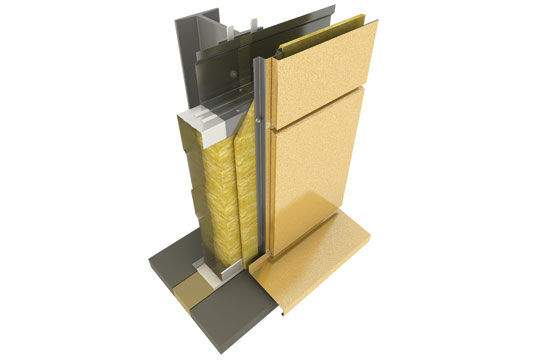

Рис.1.2 – Стеновая сэндвич-панель.

1. Теплотехнический расчёт наружных стен

При строительстве здания необходимо привести конструкции к действующим требованиям. Общее сопротивление ограждения теплопередаче должно быть не менее требуемого R₀^тр, определяемое из санитарно-гигиенических условий и требований экономической эффективности.

Теплотехнический расчет ограждающих конструкций производится для отапливаемых помещений в зимних условиях, когда тепловой поток направлен из помещений в наружную среду.

Исходными данными служат расчетно-климатические условия для п. Китовый.

Схема расположения слоёв ограждающих конструкций наружных стен представлена на рисунке 1.3.

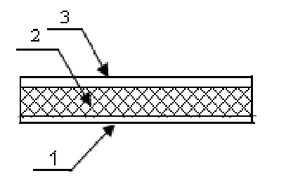

Рисунок 1.3 - Схема слоёв наружной стены из сэндвич-панелей.

1, 3 – сталь; 2 – утеплитель;

Теплотехнические характеристики материалов ограждающих конструкций приведены в таблице 1.6.

Таблица 1.6 - Теплотехнические характеристики материалов

Проведем расчет термического сопротивления принятых толщин утеплителя:

Требуемое сопротивление теплопередач R₀₂^тр, ограждающих конструкций, исходя из условия энергосбережения по [3, табл. 3].

Градусо-сутки отопительного периода, при этом определяют по формуле: ГСОП = ( t_в – t_от.пер)×Z_от.пер., (2.2)

где Z_от.пер - средняя продолжительность относительного периода, со среднесуточной температурой воздуха ниже или равной 8⁰С [2] Z_от.пер = 223 сут.; t_от.пер.- средняя температура отопительного периода, ⁰С, t_от.пер.=-0,4°С по [2];

ГСОП = (22 + 0,4) × 223 = 4995,2 (°С×сут)

По [3, табл. 3] исходя из значения ГСОП R₀^тр определяется по формуле:

,

= 0,00035х4995,2+1,4=3,15 (м²×°С)/Вт

Необходимую толщину слоя утеплителя наружной стены определяем по формуле

, (2.3)

где d_i, l_i - соответственно толщина, м, и коэффициент теплопроводно­сти материала, Вт/(м/°C), i-го конструктивного слоя ограждения;

d_ут, l_ут - соответственно толщина, м, и коэффициент теплопроводно­сти утеплителя, Вт/(м/°C);

a_н=12 - коэффициент теплоотдачи наружной поверхности ограждающей конструкции для зимних условий, Вт/(м²·°С), [ 3, табл. 6].

(м)

Принятая толщина утепляющего слоя 0,14 м; при этом сопротивление стены теплопередаче составит: R₀=3,27 (м²∙⁰С)/Вт и условие (3,27>3,15) выполнено следовательно толщина утеплителя для данного пункта строительства рассчитана верно.

1. Перекрытия, покрытия

Перекрытие междуэтажное – монолитная железобетонная плита по профилированному настилу Н40-1000-0.8 и ГОСТ 24045-94 из тяжелого бетона класса В 15. Толщина плит принята (средняя) 90 мм. Плиты армируются арматурными сетками по ГОСТ 23279-85.

Стальной профилированный настил Н40-1000-0,8 крепится к стальным ригелям и распоркам покрытия дюбель-гвоздями ДГ4.5-20 по ТУ 14-4-1434-87 с шагом 500 мм (по 2 шт. на ширину листа) по месту. Между собой листы закрепляются комбинированными заклепками 3К-10 по ТУ 67-74-75 с шагом 1,0-0,9 м.

Чердачное перекрытие выполнено из стального рифлённого настила по металлическим балкам настила.

Покрытие – кровельная сэндвич-панель с утеплением теплоизоляцион-ными плитами из базальтового волокна «Базалит ПТ-200», объемным весом Р=200 кг/куб.м.

1. Теплотехнический расчёт покрытия

Схема расположения слоёв ограждающих конструкций покрытия представлена на рисунке 1.4.

Рисунок 1.4 - Схема слоёв покрытия.

1, 3 – сталь;2 – утеплитель.

Теплотехнические характеристики материалов ограждающих конструкций приведены в таблице 1.7.

Таблица 1.7 - Теплотехнические характеристики материалов

Проведем расчет термического сопротивления принятых толщин утеплителя:
