Расходы на оплату труда, затраченного на разработку проекта САУ-НА и наладку оборудования:

(6.1)

где С_нч⁼ 265 рублей - стоимость одного нормочаса;

Т_нч = 600 - трудоемкость проекта в нормочасах.

Подставим в формулу (6.1) численные значения:

Отчисления на социальное страхование работников:

(6.2)

где Н_сн — 34% - норма отчислений на соцстрах,

Рассчитаем прямые расходы по формуле:

(6.3)

Подставив в (6.3) численные значения, получим:

Находим текущие затраты, состоящие из материальных затрат на обслуживание оборудования и амортизационных отчислений.

Рассчитаем материальные затраты на обслуживание оборудования по фор­муле

(6.4)

где Н_мз=5%- норма материальных затрат.

Подставив в (6.4) численные значения, получим

Рассчитаем амортизационные отчисления линейным методом по формуле

, (6.5)

где а₀– норма амортизационных отчислений, для силового электроте-хнического оборудования а₀ =4,4%

Таким образом подставим значения в формулу (6.5) получим

Тогда суммарные текущие расходы составят

(6.6)

Следовательно, ежегодные текущие затраты составляют .

Расчет суммарной годовой экономии денежных средств за счет внедрения САУ НА производится по формуле

(6.7)

где: Э_зп- экономия годового фонда заработной платы;

Э_ээ – годовая экономия денежных средств на оплату электроэнергии.

Проект САУ НА предусматривает внедрение cистемы автоматического управления задвижками трубопровода, что позволяет сократить численность обслуживающего персонала стан­ции, следовательно, уменьшаются затраты предприятия на фонд заработной пла­ты.

При расчете годовой экономии фонда заработной платы принимаем:

- управление задвижками осуществляет один технический служащий.

- ставка заработной платы технического служащего - 8000 рублей (по данным отдела труда и заработной платы).

Таким образом, экономический эффект от внедрения дистанционного управления в год составляет:

Э_зп = З_ср.м-12, (6.8)

где: З_ср.м– средняя месячная заработная плата одного рабтника.

(6.9)

где: Т_ст = 8000руб.- месячная тарифная ставка работников;

Д_ут = 5%Т_ст - доплаты за условие труда;

Д_н = 20%(Т_СТ + Д_ут)- доплаты за работу в ночное время;

Д_пр= 2,2%(Т_ст+Д_ут)-доплаты за работу в праздничные дни;

П = 15%(Т_ст+Д_ут + Д_н) - премия;

Н_в- 25%(Т_ст+Д_ут+Д_Н+Д_пр+П)-надбавка за непрерывный стаж работы на предприятии;

Нр_К - 30%(Т_ст+Д_ут+Д_н+Д_пр+П )-надбавка по районному коэффициенту.

Тогда:

Подставив в (6.8) численные значения, получим:

Таким образом, годовая экономия в результате внедрения дистанционно­го управления составит 189 312 рублей.

Также проект предусматривает внедрение частотного регулирования скорости электродвигателей.

Состав сооружений, из которых состоит система водоснабжения может быть различен. Он зависит от источника водоснабжения и качества воды в нем. При разных условиях число объектов будет различным. Некоторые сооружения могут и вовсе не понадобиться, а какие то возможно понадобиться объединить.

Значительная неравномерность, это главная характеристика объема и режима водопотребления. Они меняются непрерывно и очень сильно зависят от случайных факторов и событий. Невозможно предугадать точное количество потребителей в данный день.

Таблица 6.2 - Расход энергии в час при различных способах регулирования частоты вращения двигателей

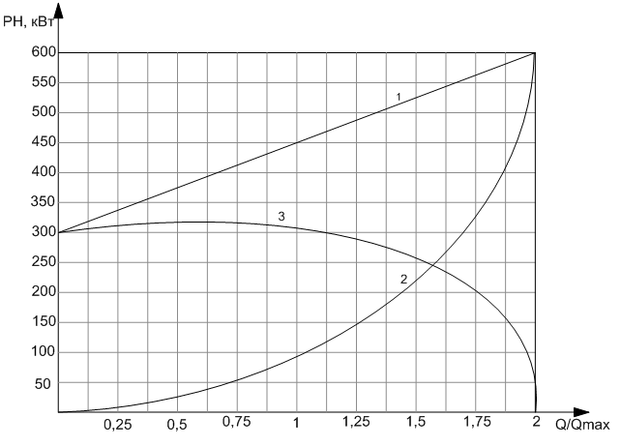

Согласно данным таблицы строим график потребления мощности при различных способах регулирования скорости вращения насоса, представлен на рисунке 6.1.

Рисунок 6.1 – Потребление мощности при различных способах регулирования скорости вращения насоса: 1- при управлении задвижками; 2 – при частотном регулировании; 3 – экономия электроэнергии.

Как видно из графика, способ регулирования скорости задвижкой приво­дит к большим затратам электроэнергии. Поэтому применение частотного регу­лирования экономически выгоднее.

Рассчитаем экономию энергии при внедрении частотного регулирования. При расчете примем следующие условия:

• время работы насосов определяется исходя из технологического процесса.

• годовая экономия в рублях рассчитана с учётом тарифа 2,67 рублей за 1 кВт/час.

Рассчитаем годовую экономию денежных средств на оплату электроэнер­гии, исходя из стоимости 1 кВтч электроэнергии - 2,67 рублей, по формуле

(6.10)

где - сэкономленная энергия, кВт/ч,

=2,67 рублей за 1 кВт/час – тариф электроэнергии.

Подставив в (6.10) численные выражения получим:

Рассчитаем суммарную годовую экономию денежных средств в результате внедрения дистанционного управления и частотного регулирования.

Подставив в формулу (6.7) расчетные данные из (6.8) и (6.10), получим:

Таким образом, суммарная экономия расходов в результат внедрения проекта САУ-НА составит рублей.

Подставив расчётные данные из (6.7) и рассчитаем срок окупаемости проекта:

В результате внедрения системы автоматического управления насосными агрегатами затраты на приобретение оборудования составят 3153600 рублей, суммарная экономия расходов в результате внедрения проекта составит 4399368 рублей. Срок окупаемости составит 0,71 года.

ЗАКЛЮЧЕНИЕ

Итогом данной дипломной работы стал разработанный проект по автоматизации электропривода станции 2-го подъёма .

Проект автоматизации управления насосными агрегатами включает в себя:

Состав сооружений, из которых состоит система водоснабжения может быть различен. Он зависит от источника водоснабжения и качества воды в нем. При разных условиях число объектов будет различным. Некоторые сооружения могут и вовсе не понадобиться, а какие то возможно понадобиться объединить.

Значительная неравномерность, это главная характеристика объема и режима водопотребления. Они меняются непрерывно и очень сильно зависят от случайных факторов и событий. Невозможно предугадать точное количество потребителей в данный день.

Для проекта произведена оценка экономического эффекта. Единовремен­ные затраты составили рублей. Ежегодный экономический эффект от внедрения системы автоматического управления составляет рублей. Срок окупаемости 9 месяцев.
