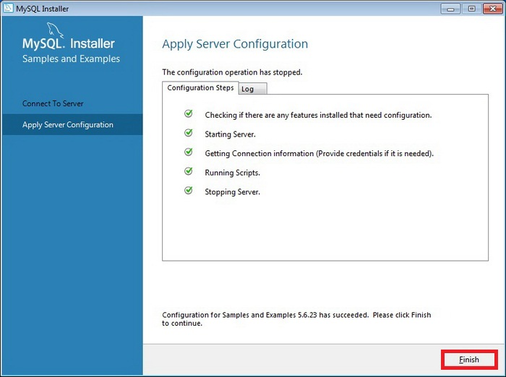

Рисунок 3.13 – Завершение установки

1. Установка Microsoft Visual Studio

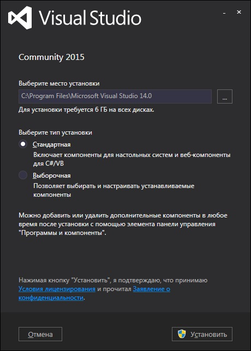

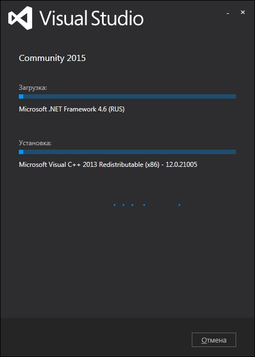

Для установки Visual Studio 2015 Community настраивается подключение к Интернету и запускается файл vs_community.exe (рисунок 3.14).

Рисунок 3.14 – Установка Microsoft Visual Studio

Данный процесс займет, примерно минут 30 – 40 и в завершение появится окно «Перезагрузить сейчас» (рисунок 3.15).

Рисунок 3.15 – Установка Microsoft Visual Studio

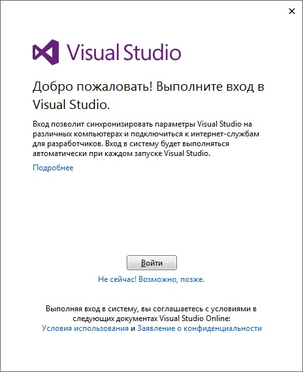

После того как компьютер перезагрузится, запускается Visual Studio, и при первом запуске требуется выполняется вход в Visual Studio, для того чтобы синхронизировать параметры при подключении с разных компьютеров (более подробную информацию можно получить, перейдя по ссылке «Подробнее»). Но это не обязательно, можно нажать «Не сейчас! Возможно, позже» (рисунок 3.15).

Рисунок 3.16 – Запуск Visual Studio

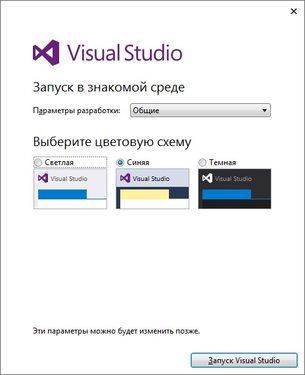

Далее идет выбор цветовой схемы и параметров запуска, «Общие» и «Синяя», «Запуск Visual Studio» (рисунок 3.17).

Рисунок 3.17 – Запуск Visual Studio

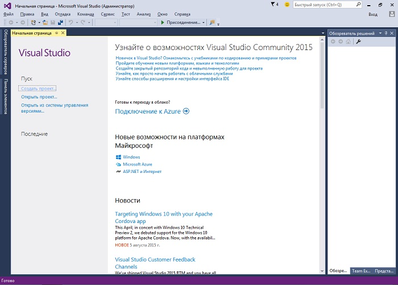

В итоге, запустится начальная страница Visual Studio (Рисунок 3.18).

Рисунок 3.18 – Начальная страница Visual Studio

Открывается меню создания проекта (рисунок 3.19).

Рисунок 3.19 – Меню создания проекта

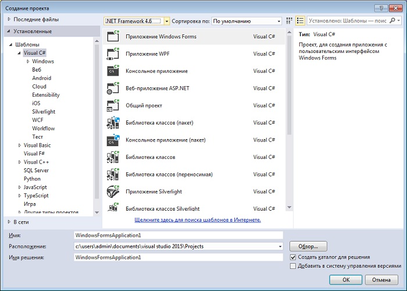

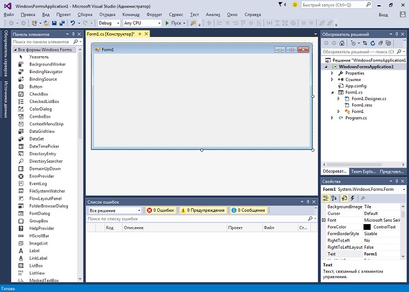

Создается проект приложения Windows Forms (рисунок 3.20).

Рисунок 3.20 – Меню создания проекта приложения Windows Forms

1. Создание электронной базы данных в MySQL Workbench

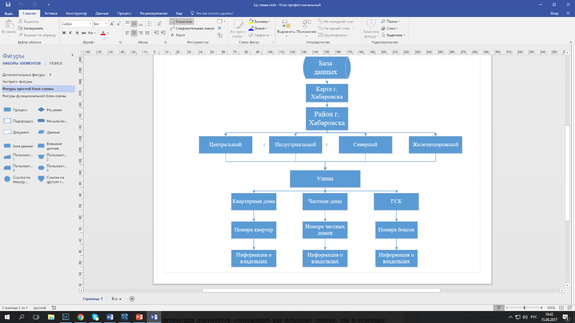

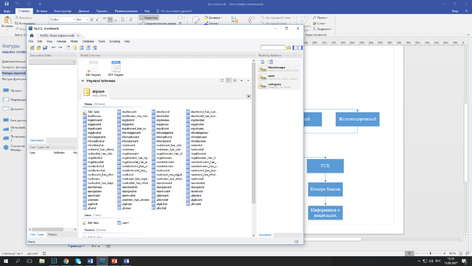

Прежде чем приступить к созданию электронной базы данных, создается блок схема (рисунок 3.21)

Рисунок 3.21 – Блок схема базы данных

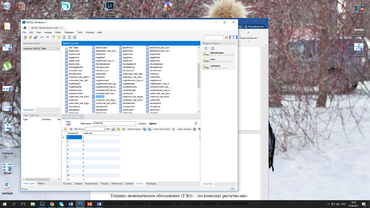

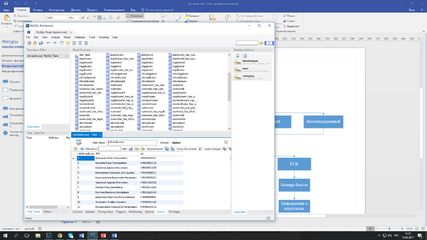

Для создания базы данных понадобится приложение MySQL Workbench. Для начала, создаются таблицы, их будет 94, начиная от названия района, заканчивая информацией о каждом владельце (рисунок 3.22).

Рисунок 3.22 – Структура базы данных

Ниже показаны примеры некоторых таблиц (Рисунок 3.23, 3.24).

Рисунок 3.23 – Структура таблицы базы данных

Рисунок 3.24 – Структура таблицы базы данных

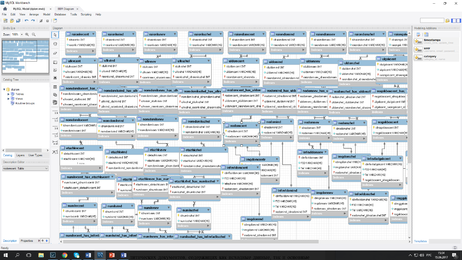

Следующим шагом, после создания таблиц, создаются связи – EER Diagram (Рис. 3.25)

Рисунок 3.25 – EER Diagram

1. Создание ПО в программе MS Visual Studio

Для начала создается подключение к базе данных (рисунок 3.26).

Рисунок 3.26 – Подключение к БД

Создается форма к будущей программе (рисунок 3.27).

Рисунок 3.27 – Подключение к БД

Пример кода некоторых выборок:

Код выборки Район (позволяет выбрать из 4 существующих районов в г. Хабаровске: Индустриальный, Центральный, Железнодорожный, Северный):

StreetID.Clear();

using (var cmd = new MySqlCommand("SELECT `street`.`idStreet`,`street`.`Name` FROM newgeneration.street, newgeneration.region where `street`.`Region_idRegion`=`region`.`idRegion` and `street`.`Region_idRegion`=" + (comboBox1.SelectedIndex + 1) + ";", conn))

{

var dr = cmd.ExecuteReader();

while (dr.Read())

{

string row = "";

row = dr.GetString(dr.GetOrdinal("Name"));

comboBox2.Items.Add(row);

comboBox2.AutoCompleteCustomSource.Add(row);

row = dr.GetString(dr.GetOrdinal("idStreet"));

StreetID.Add(row);

}

}

}

Код выборки Улицы (Позволяет выбрать из выпадающего списка улиц, либо посредством поиска):

using (var cmd = new MySqlCommand("SELECT `numhouse`.`idNumHouse`,`numhouse`.`Name` FROM newgeneration.numhouse where `numhouse`.`street_idStreet`=" + SelectedRowStreet + " ;", conn))

{

var dr = cmd.ExecuteReader();

while (dr.Read())

{

string row = "";

row = dr.GetString(dr.GetOrdinal("Name"));

comboBox3.Items.Add(row);

comboBox3.AutoCompleteCustomSource.Add(row);

row = dr.GetString(dr.GetOrdinal("idNumHouse"));

HomeID.Add(row);

}

dr.Close();

}

Код карты Google:

using GMap.NET;

gMapControl1.MapProvider = GMap.NET.MapProviders.OpenCycleMapProvider.Instance;

GMap.NET.GMaps.Instance.Mode = GMap.NET.AccessMode.ServerOnly;

gMapControl1.SetPositionByKeywords("Хабаровск");

gMapControl1.DragButton = MouseButtons.Left;

gMapControl1.ShowCenter = false;

gMapControl1.MaxZoom = 17;

gMapControl1.MinZoom = 1;

gMapControl1.Zoom = 12;

Так же имеется кнопка открытия чертежа (отдельно квартиры, боксы, частные дома в программе Inventory):

private void button2_Click(object sender, EventArgs e)

{

string commandText = @"c:\Archive\kv_dzerzh_1_3.dxf";

var proc = new System.Diagnostics.Process();

proc.StartInfo.FileName = commandText;

proc.StartInfo.UseShellExecute = true;

proc.Start();

}

1. Принцип работы программы

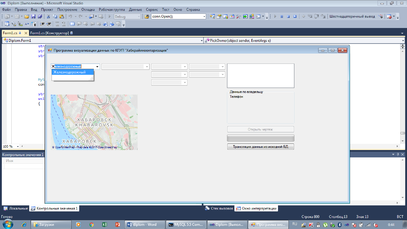

После запуска готового продукта, выбирается район г. Хабаровска (рисунок 3.28)

Рисунок 3.28 – Выбор района города

Выбирается необходимая улица посредством поиска (в этот момент Google карта наводит на интересующую улицу, так же программа указывает наличие освещения и магазина поблизости) (рисунок 3.29):

Рисунок 3.29 – Выбор улицы города

На выбранной улице находится три ГСК, один частный дом и ни одного многоквартирного дома, выбирается ГСК под номером три (рисунок 3.30)

Рисунок 3.30 – Выбор ГСК

Выбирается бокс номер три из выпадающего списка (рисунок 3.31)

Рисунок 3.31 – Выбор бокса

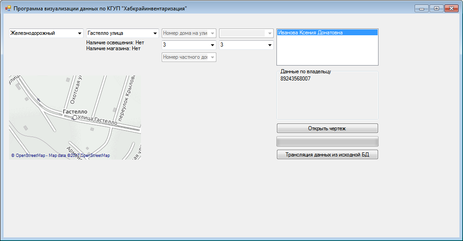

После выбора нужного объекта недвижимости, в окне появляются владельцы собственности, их может быть, как один, так и несколько и появляется кнопка «Открыть чертеж» (Рисунок 3.32)

Рисунок 3.32 – Владелец

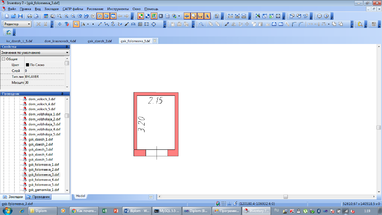

Нажимается кнопка «Открыть чертеж», открывается приложение «Inventory» и появляется возможность редактировать, добавлять детали в чертеж (Рисунок 3.33)

Рисунок 3.33 – ГСК

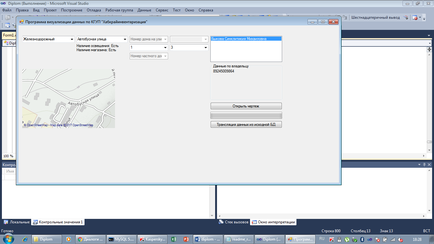

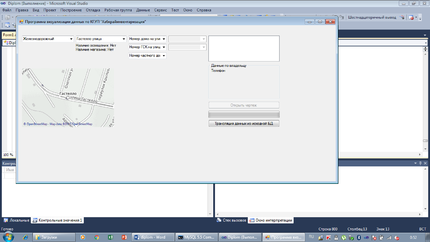

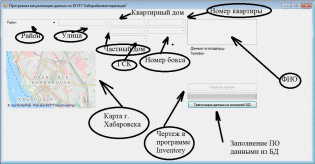

В итоге получается готовый программный продукт (рисунок 3.34)

Рисунок 3.34 – Готовый программный продукт

Данный программный продукт, включает в себя обширную электронную базу данных чертежей и информации о владельцах различных объектов недвижимости, включающую в себя номера телефонов и ФИО что безоговорочно удобно в использовании. Так же в программе используется удобная навигация по Google карте, что значительно сокращает время на поиск нужной улицы. Резервная копия электронной базы данных хранится на сервере организации «Хабкрайинвентаризация».

1. ТЕХНИКО-ЭКОНОМИЧЕСКОЕ ОБОСНОВАНИЕ

Технико-экономическое обоснование (ТЭО) – это комплект расчетно-аналитических документов, содержащих как исходные данные, так и основные технические и организационные решения, расчетно-сметные, оценочные и другие показатели, позволяющие рассматривать целесообразность и эффективность инвестиционного проекта.

Технико – экономическое обоснование (ТЭО) – это изучение экономической выгодности, анализ и расчет экономических показателей создаваемого инвестиционного проекта.

Главной задачей при составлении ТЭО является оценка затрат на инвестиционный проект и его результатов, анализ срока окупаемости проекта [14].

Целью данного раздела является оценка эффективности разработки электронной базы данных для КГУП «Хабкрайинвентаризация».

Автоматизация электронного документооборота является важным шагом в повышении конкурентоспособности любого предприятия. Внедрение электронной базы данных позволяет компаниям существенно упростить проблемы, связанные с поиском, доступом и хранением документов, и как следствие избежать многих проблем, возникающих в процессе ведения документооборота.

1. Расчет стоимости внедрения

Поскольку для реализации проекта использовались некоторые программные продукты, лицензия на которые уже была в собственности компании, затраты на внедрение электронной базы данных невелики. Сумма складывается из затрат на программное обеспечение (покупка лицензии на программу MS Visual Studio) и оплаты услуг специалиста, реализовавшего проект. Затраты на внедрение (вплоть до текущей даты) рассчитываются по следующей формуле:

где – затраты на заработную плату специалиста, руб.;

– затраты на программное обеспечение, руб.

Стоимость покупки одной лицензии на программу MS Visual Studio – 35 091 рублей с учетом НДС. Заработная плата специалисту, осуществлявшему работы за весь период внедрения, составила 60000 рублей. Таким образом формируется следующая сумма:

60000 + 35 091 = 95091 рублей

Впоследствии планируется купить вторую лицензии на программу MS Visual Studio. В таком случае расходы на внедрение и на модернизацию составят 130182 рублей.

1. Расчет стоимости использования

Работать с системой на начальном этапе планируется одному программисту. Когда система пройдет «обкатку» и будут устранены все вскрывшиеся недостатки, к работе приступит второй программист. Сейчас ведется заполнение базы данных документами прошлых лет из бумажного архива. После накопления некоторого объема данных в базе, к ним будет предоставлен доступ широкому кругу сотрудников предприятия. Они смогут просматривать интересующие их документы. Чем больше людей вовлекается в процесс взаимодействия с внедренной системой, тем выше экономическая выгода для компании.

Объем документов, требующих переноса в БД, за день составляет от 6 до 10 тысяч объектов недвижимости. На добавления дневного объема документов уходит около 10 часов времени.

Программист работает 8 часов в сутки. Работу с текущей документацией (добавление объектов в БД в день их появления) будут вести два программиста. Их суммарный дневной рабочий ресурс – 16 часов. По планам руководства, время, оставшееся после обработки текущей документации (примерно 4 часа), программисты должны будут потратить на заполнение базы данных из физического архива.

Работа одного программиста для предприятия обходится в 30000 рублей в месяц. Расходы на ПО уже известны, вместе с наймом второго сотрудника будет куплен вторая лицензия.

Суммарные месячные затраты на использование конфигурации из двух рабочих мест составят:
