Эпюру давлений на каждом прямолинейном участке разбиваем вертикальными линиями на части простейшей геометрической формы: прямоугольники и треугольники. Эти части прономеровываем, двигаясь по эпюре сверху вниз. Затем вычисляем величины равнодействующих (площади соответствующих треугольников или прямоугольников). Равнодействующие пассивного давления, направленные в сторону, обратную активному давлению имеют знак минус.

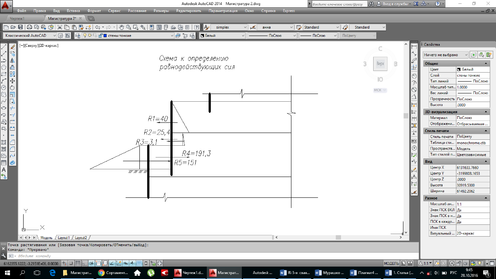

Рис. 4.20 Схема к определению равнодействующих сил.

Определяем значение моментов

= R_i∙ r_i, (4.104)

где r_i – плечо равнодействующей R_i.

Определяем моменты со знаком плюс - опрокидывающие ограждение моменты, со знаком минус - удерживающие. Величины моментов суммируются: получаем суммарный опрокидывающий момент М_оп и суммарный удерживающий момент М_уд.

Расчет представлен в табл. 4.9

Таблица - 4.9 Расчет опрокидывающих и удерживающих моментов

Для обеспечения устойчивости ограждения

≥ k_з∙ М_оп, (4.105)

где k_з – коэффициент запаса, который принимаем равным 1,2.

548,39 кН∙м ≥ 518,16 кН∙м

Условие выполняется, это означает, что принятое заглубление ограждения – достаточное.

Подбор размеров ограждения

Определяем требуемые геометрические параметры несущих элементов ограждения, работающих на изгиб (требуемые моменты сопротивления сечений шпунтин), находим место, где возникает наибольший изгибающий момент. Задача решается с помощью эпюры поперечных сил.

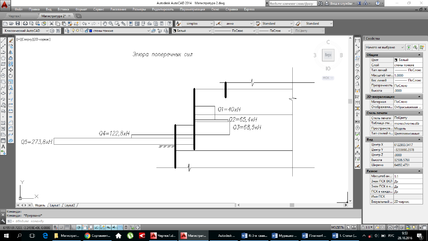

Рис. 4.21 Эпюра поперечных сил.

Величина поперечной силы в каждой расчетной точке находится по формуле:

Q= ∑R. (4.106)

в правой части которой под знаком суммы - равнодействующие, расположенные выше расчетной точки. Поскольку в нижней части равнодействующие имеют знак минус, на одном из участков ниже дна котлована эпюра Q меняет знак. Максимальное значение изгибающего момента будет в точке, где Q=0. Координата (расстояние от поверхности) У_т этой точки находится по формуле:

У_т = У_i - , (4.107)

где У_i – координата нижней расчетной точки прямолинейного участка эпюры поперечных сил, на котором поперечная сила меняет знак;

У_i-1 - координата верхней расчетной точки этого участка;

, - соответственно, значения поперечных сил в этих точках.

У_т = 8,88 - м.п.

Вычисляем изгибающий момент в этой точке. Для вычисления можно использовать величины равнодействующих, расположенных выше указанной точки.

М_max= ∑R_j ∙ (У_т – У_j )_, (4.108)

где У_j – координата точек пересечения линии действия раввнодействующих с ограждением. Суммирование осуществляется только для тех равнодействующих, у которых У_j < У_т.

М_max= 40 ∙ (7,67 - 3,33) + 25,4 ∙ (7,67 - 6) + 3,1 ∙ (7,67 – 6,33) = 220,17 кН∙м

Требуемый момент сопротивления несущих элементов ограждения (в расчете на 1м длины стенки по горизонтали)

W_mp = М_max / (R_у ∙ γ_с), (4.109)

где R_y – расчетное сопротивление материалов при изгибе;

y_c – коэффициент условия работы (y_c=1).

W_mp = 220,17 / (245000 ∙ 1) = 898 см³

По сортаменту определяем подходящее сечение шпунта из двутавров. Нам подходит двутавр 25К3 с W_x = 960,8 см³

4.5 Организация строительства. Последовательность производства работ

Исходные данные. Особые условия

Работы по реализации разработанных мероприятий выполняются силами ООО «Проект».

Доставка материалов на объект, в том числе двутавровый шпунт, щелевидные элементы из стальных пластин осуществляется автомобильным транспортом. Земляные работы выполняются механизмами, имеющимися в наличии у ООО «Проект» (перечень механизмов приведен в п. 5.3). Материалы для крепления откосов котлована выгружают по периметру котлована.

Требования к организации производства работ при укреплении грунтов

Согласно выбранной технологии и физико-механическим характеристикам для заданного типа укрепляющих мероприятий осуществлен:

-подбор двутаврового шпунта и стальных пластин;

-планирование технологической последовательности и темпов производства работ;

-выбор средств механизации: автотранспорт, экскаватор, вибропогружатели шпунта и стальных пластин.

Особые условия:

-жесткое крепление вибропогружателя и шпунта;

-соблюдение технологии устройства шпунтового ограждения;

-обеспечение погружения шпунта и стальных пластин на расчетную глубину;

Основные исходные данные:

Протяженность участка укрепления – 105 п.м.

Местный грунт – супесчано-суглинистые грунты.

Компоненты:

Двутавр I35К1, 20К2, 25К1, Лист стальной δ=10 мм;

Перечень рекомендуемых механизмов и машин:

Экскаватор емк. ковша 0. 5-1.0м; высококачественный вибропогружатель типа ВВП-2А, самосвалы грузоподъёмностью 12т, кран на автомобильном ходу, бульдозер ДЗ-27С.

Потребность в строительных машинах, механизмах, транспортных средствах и материалах

В процессе производства работ используются машины, механизмы и транспортные средства, приведенные в в таблице 4.10.

Ведомость основных объемов работ приведена в таблице 4.11.

Перечень материалов, необходимых для осуществления предлагаемых мероприятий по укреплению откосов котлована, приведен в сводной ведомости потребности в материалах в таблице 4.12.

Ведомость затрат труда приведена в приложении А

Ведомость машин, механизмов и транспортных средств

Таблица - 4.10 Ведомость машин, механизмов и транспортных средств

Наименование машин и механизмов	Ед. изм.	Кол-во
Тягачи седельные 12 т	маш.-ч	282,4
Полуприцепы общего назначения 12 т	маш.-ч	282,4
Краны на автомобильном ходу 25 т	маш.-ч	472,5
Высококачественный вибропогружатель типа ВВП-2А	маш.-ч	472,5
Экскаватор «Обратная лопата» с ковшом вместимостью 0,65м3	маш.-ч	115,6
Автомобили бортовые грузоподъемностью до 12т	маш.-ч	219
Бульдозер ДЗ-27С	маш.-ч	15,54

Таблица - 4.11 Ведомость основных объемов работ

Таблица - 4.12 Сводная ведомость потребности в материалах

Технологическая последовательность крепления откоса котлована

Весь фронт работ разделен на 3 участка.

1-й участок – 105 м.п (см. выше) представляет собой подпорную шпунтовую стену высотой 7 м.п., шпунтом является двутавр I35К1, щелевые ограждающие конструкции - лист стальной δ=10 мм.

2-й участок - 105 м.п (см. выше) представляет собой подпорную шпунтовую стену высотой 7 м.п., шпунтом является двутавр I20К2, щелевые ограждающие конструкции - лист стальной δ=10 мм.

3-й участок - 105 м.п (см. выше) представляет собой подпорную шпунтовую стену высотой 7 м.п., шпунтом является двутавр I25К1, щелевые ограждающие конструкции - лист стальной δ=10 мм.

Технологическая последовательность крепления откоса котлована шпунтовой подпорной стенкой

1) Погружение вибропогружателем шпунта из двутавра на расчетную глубину.

2) Погружение вибропогружателем щелевых, ограждающих конструкций из стальных листов δ=10 мм на расчетную глубину.

3) Разработка грунта экскаватором на расчетную глубину с погрузкой на автосамосвалы.

4) Вывоз грунта.

5) Перемещение грунта бульдозером на отвале.

Указания по безопасности работ

При производстве работ по креплению земляных откосов следует руководствоваться действующими нормативными документами:
- СП 12-135-2003. Безопасность труда в строительстве;
- ГОСТ 12.3.002-75* "Процессы производственные. Общие требования безопасности";
- РД 102-011-89. Охрана труда. Организационно-методические документы.

Земляные работы в местах расположения подземных коммуникаций допускаются только после принятия мер, исключающих повреждение коммуникаций.

При работе экскаватора не разрешается:

1. Находиться рабочим под ковшом или стрелой;

2. Производить какие-либо работы со стороны забоя;
