ЗАКЛЮЧЕНИЕ
В наши дни строится все больше и больше новых зданий с подземными этажами, и все чаще приходится строить здания в стесненных условиях, из-за чего приходится усиливать откосы котлованов ятобы не допустить обрушения грунтовых масс в близи.
Целью работы являлось исследование проблем крепления откосов глубоких котлованов в насыпных и переувлажненных грунтах в стесненных городских условиях и выявление современных экономичных и наиболее эффективных конструктивно-технологических решений с разработкой новой универсальной конструкции крепления откосов.
Расширенный поиск конструктивно-технологических решений по укреплению откосов глубоких котлованов, производящихся открытым способом, под заглубленные здания и сооружения, в стесненных городских условиях, позволил выявить наиболее эффективные. К ним относятся свайные конструкции и конструкции анкерного типа: стержневые, прядевые и трубчатые анкеры, а также устройство временных распорных систем.
Свайные конструкции, как показал сравнительный анализ целесообразно использовать для усиления откосов котлованов глубиной до 15 метров в слабых водонасыщенных грунтах.
Для более глубоких котлованов, глубиной до 20 и более метров целесообразно использовать свайно-кассетные, анкерные или распорные системы.
С целью разработки универсальной конструкции крепления откосов была предложена свайно-кассетная конструкция, позволяющая усовершенствовать, по мнению автора, нагельную конструкцию и которая имеет главные преимущества: осуществлять крепления откосов в насыпных, сыпучих и переувлажненных глинистых грунтах.
При выборе варианта конструктивного решения по укреплению откосов котлована под торговый центр использована свайно-кассетная конструкция нагельного типа, состоящая из металлических профилей двутаврового сечения, отличающаяся тем, что свободное пространство заполняется металлическими листами по схеме, описанной в статье в сборнике ДВГУПС «Научно-техническое и социально экономическое сотрудничество стран АТР в ХХI веке».
В разработанном рабочем проекте по укреплению откосов котлована под торговый центр дана экономическая оценка применения свайно-кассетной конструкции.
Результаты работы имеют практическую значимость при проектировании глубоких котлованов до 20 метров и более, в частности, при разработке и проектировании конструкций крепления стен глубоких котлованов и снижения риска аварийных случаев на строительной площадке.
Список использованных источников
-
Еремин, В.Я. Крепление бортов глубоких котлованов [Текст] / В.Я. Еремин. - Киев, 2009. - 52 с.
-
Тоймбетов, Е.Д. Давление грунта на ограждающие стены котлованов [Текст] : дис. канд. техн. наук. / Е.Д. Тоймбетов. - Москва, 2007. - 120 с.
3. Жукова, Л.В. Оценка влияния конструктивно-технологических параметров на прочность и устойчивость ограждения котлованов с анкерным креплением [Текст] : дис. канд. техн. наук / Л.В. Жукова. - Москва, 2011. - 115 с.
4. Хасан, Х.Ф. Взаимодействие анкерных конструкций "стена в грунте" с грунтовым массивом [Текст] : дис. канд. техн. наук / Х.Ф. Хасан. - Москва, 2009. - 118 с.
5. Левкин, А.А. Напряженно-деформированное состояние оснований зданий при наличии разъединительного шпунтового ряда [Текст] : дис. канд. техн. наук / А.А. Левкин. - Санкт-Петербург, 2008. - 148 с.
6. Зуев, С.С. Опыт применения специальных технологий производства работ по устройству ограждающих конструкций котлованов [Текст] / С.С. Зуев. - Москва, 2009. - 50 с.
7. Логутин, В.В. Определение усилий в ограждающих конструкциях котлована [Текст] / В.В. Логутин, М.А. Таржиманов. - Волгоград, - 134 с.
8. Клованич, С.Ф. Расчет бескаркасных береговых портовых сооружений на сейсмические воздействия методом конечных элементов [Текст] / С.Ф. Клованич. - Одесса, 2007. - 249 с.
9. Клованич, С.Ф. Расчет грунтовых оснований методом конечных элементов с использованием феноменологической модели материала [Текст] / С.Ф. Клованич. - Киев: НИИСК, 2009. - 129 с.
10. Клованич, С.Ф. Программа "Concord" для решения геотехнических задач методом конечных элементов [Текст] / С.Ф. Клованич. - Одесса, 2008. - 46 с.
11. Клованич, С.Ф. Расчет шпунтовых стенок методом конечных элементов [Текст] / С.Ф. Клованич. - Одесса, 2012. - 86 с.
12. Клованич, С.Ф. Метод конечных элементов в нелинейной механике грунтов и бетонов [Текст] / С.Ф. Клованич. - Киев: НИИСК, 2009 - 103 с.
13. Клованич, С.Ф. Метод конечных элементов в нелинейных задачах инженерной механика [Текст] / С.Ф. Клованич. - ООО "ИПО "Запорожье", 2009. - 400 с.
14. Клованич, С.Ф. «Concord». Программный комплекс решения геотехнических задач методом конечных элементов [Текст] / С.Ф. Клованич. - Одесса. 2008. - 63 с.
15. Клованич, С.Ф. Безушко Д.И. Метод конечных элементов в нелинейных расчетах пространственных железобетонных конструкций [Текст] / С.Ф. Клованич. - Одесса: ОНМУ, 2009. - 89 с.
16. Клованич, С.Ф. Замкнутые поверхности нагружения в теории течения грунта [Текст] / С.Ф. Клованич. - Киев: НИИСК, 2009. - 108 с.
17. Свод правил. СНиП 2.01.07-85*. Нагрузки и воздействия [Текст] : СП 20.13330.2011. - Введ. 2011-05-20. - Москва, 2011. - 85 с.
18. Трубы стальные электросварные прямошовные [Текст] : ГОСТ 10704-91. - Введ. 1993-01-01. - СССР: ИПК издательство стандартов, 1991. - 42 с.
19. Свод правил. СНиП 3.02.01–87. Земляные сооружения, основания и фундаменты [Текст] : СП 45.13330.2012. - Введ. 2013-01-01. - Москва, 2013. - 165 с.
20. Назаров, Ю.П. Компьютерное моделирование процессов жизненного цикла конструкций [Текст] / Ю.П. Назаров, В.Н Симбиркин, А.С. Городецкий. - Москва: ЦПП, 2009. - 216 с.
21. Свод правил. СНиП 2.02.01-83*. Основания зданий и сооружений [Текст] : СП 22.13330.2011 . - Введ. 2013-05-20. - Москва, 2011. - 166 с.
22. Свод правил. СНиП 2.02.03-85. Свайные фундаменты [Текст] : СП 24.13330.2011. - Введ. 2011-05-20. - Москва, 2011. - 109 с.
23. Профили стальные гнутые замкнутые сварные квадратные и прямоугольные для строительных конструкций [Текст] : ГОСТ 30245-2003. - Введ. 2003-10-01. - ЗАО «ЦНИИПСК им. Мельникова», 2003. - 15 с.
24. Карпиловский, В.С. М.А.Scad Office. Вычислительный комплекс Scad [Текст] / В.С. Карпиловский [и др.]. - Москва: СКАД СОФТ, 2008. – 609 с.
25. Руководство по комплексному освоению подземного пространства крупных город [Текст] : Российская Академия архитектуры и строительных наук. - Москва, 2004. - 34 с.
26. Основания, фундаменты и подземные сооружения [Текст] : МГСН 2.04-22. - Введ. 2003-10-01. - Москва: Москомархитектура, 2003 - 108 с.
27. Колыбин, И. В. Подземные сооружения и котлованы в городских условиях - опыт последнего десятилетия [Текст] / И. В. Колыбин. - Москва: Российская геотехника, 2009. - 34 с.
28. Конюхов, Д.С. Строительство городских подземных сооружений мелкого заложения [Текст] / Д.С. Конюхов. - Москва: Архитектура, 2009. - 298 с.
29. Колоколов, С.Б. Устойчивость ограждения стенки котлована [Текст] : методические указания к выполнению расчетно-графической работы / С. Б. Колоколов. - Оренбург: ГОУ ОГУ, 2009 – 21 с.
30. Сливец, К.В. Деформации грунтового массива и ограждения при разработке котлована в условиях слабых грунтов [Текст] : диссертация кандидата технических наук / К.В. Сливец. - Санкт-Петербург, 2010. - 172 с.
31. Богданов, В.В. Комплексный геотехнический мониторинг при устройстве котлована в инженерно-геологических условиях Санкт-Петербурга [Текст] / В.В. Богданов. - Санкт-Петербург, 2009. - 120 с.
32. Мороз, А.И. Влияние условий работы крепления котлованов на разгрузку ограждаемого грунта при строительстве подземных сооружений открытым способом [Текст] / А.И. Мороз. - Москва, 2012. - 44 с.
Дополнительная литература
33. Снитко, Н.К. Статическое и динамическое давление грунтов и расчет подпорных стенок [Текст] / Н.К. Снитко. - Госстройиздат, 1963. - 420 с.
34. Костерин, Э. В. Основания и фундаменты [Текст] / Э. В. Костерин. - Москва: Высшая школа, 1990. - 431 с.
35. Сорочан, Е.А. Справочник проектировщика. Основания, фундаменты и подземные сооружения [Текст] / Е.А. Сорочан. - Москва: Стройиздат, 1985. - 479 с.
36. Швецов, Г.И. Основания и фундаменты: Справочник проектировщика [Текст] / Г.И. Швецов. - Москва: Высшая школа, 1991. - 383 c.
37. Гинзбург, Л.К. Рекомендации по выбору методов расчета коэффициента устойчивости склона и оползневого давления [Текст] / Л.К. Гинзбург. - Москва: Центральное бюро научно-технической информации, 1986. - 132 с.
38. Смородинов, М.И. Устройство фундаментов и конструкций способом «стена в грунте» [Текст] / М.И. Смородинов, Б.С. Федоров. - Москва: Стройиздат, 1986. - 216 с.
| Шифр норм | Наименование работ | Измеритель | Кол-во работ | Технич. нормарасхода |
ПРИЛОЖЕНИЕ А
6 Затраты рабочей силы в чел/час | Кол-во рабочих | Продолжительность работ в час. | Прод. работ в днях | Состав бригад | ||
| в маш/ч. | в чел/ч. | Чистоевремя на работу | с учетом отдыха | ||||||||
| Е 12-51;1к | Вертикальное погружение свай шпунтового ряда вибровдавливающими погружателями | 1 свая | 105 | 1,5 | 4,5 | 459 | 482 | 6 | 80,33 | 10,04 | 2 машпогр 6 разр, 2 копровщик 5 разр, 2 копровщик 3 разр |
| Е-2-1-11 Т-2; 5в | Разработка грунта откосов котлована экскаватором емкостью ковша 0,65 м3 с погрузкой в а/самосвалы (грунт II,III группы) | 100м3 | 11,03 | 3,50 | 3,50 | 38,61 | 40,54 | 1 | 40,54 | 5,07 | 1 машэкск 6 разр |
|
| Транспортирование разработанного грунта в отвал до 1 км. а/самосвалами | 100м3 | 11,03 | 6,60 | 6,60 | 72,73 | 76,37 | 2 | 19,1 | 4,77 | 2 водителя а/сам. |
| Е 2-1-22 Т2;5в | Перемещение грунта бульдозерами | 100 м3 | 11,02 | 0,47 | 0,47 | 5,18 | 5,44 | 1 | 5,44 | 0,68 | 1 маш бульдозера |
| Е 12-51;1к | Вертикальное погружение свай шпунтового ряда вибровдавливающими погружателями | 1 свая | 105 | 1,5 | 4,5 | 459 | 482 | 6 | 80,33 | 10,04 |
Продолжение ПРИЛОЖЕНИЯ А
6 2 машпогр 6 разр, 2 копровщик 5 разр, 2 копровщик 3 разр |
| Е-2-1-11 Т-2; 5в | Разработка грунта откосов котлована эксковатором емкостью ковша 0,65 м3 с погрузкой в а/самосвалами (грунт II,III группы) | 100м3 | 11,03 | 3,50 | 3,50 | 38,61 | 40,54 | 1 | 40,54 | 5,07 | 1 машэкск 6 разр |
|
| Транспортирование разработанного грунта в отвал до 1 км. а/самосвалами | 100м3 | 11,03 | 6,60 | 6,60 | 72,73 | 76,37 | 2 | 19,1 | 4,77 | 2 водителя а/сам. |
| Е 2-1-22 Т2;5в | Перемещение грунта бульдозерами | 100 м3 | 11,03 | 0,47 | 0,47 | 5,18 | 5,44 | 1 | 5,44 | 0,68 | 1 маш бульдозера |
| Е 12-51;1к | Вертикальное погружение свай шпунтового ряда вибровдавливающими погружателями | 1 свая | 105 | 1,5 | 4,5 | 459 | 482 | 6 | 80,33 | 10,04 | 2 машпогр 6 разр, 2 копровщик 5 разр, 2 копровщик 3 разр |
| Е-2-1-11 Т-2; 5в | Разработка грунта откосов котлована эксковатором емкостью ковша 0,65 м3 с погрузкой в а/самосвалами (грунт II,III группы) | 100м3 | 11,03 | 3,50 | 3,50 | 38,61 | 40,54 | 1 | 40,54 | 5,07 | 1 машэкск 6 разр |
|
| Транспортирование разработанного грунта в отвал до 1 км. а/самосвалами | 100м3 | 11,03 | 6,60 | 6,60 | 72,73 | 76,37 | 2 | 19,1 | 4,77 | 2 водителя а/сам. |
| Е 2-1-22 Т2;5в | Перемещение грунта бульдозерами | 100 м3 | 11,03 | 0,47 | 0,47 | 5,18 | 5,44 | 1 | 5,44 | 0,68 | 1 маш бульдозера |
Окончание ПРИЛОЖЕНИЯ А
6
Окончание ПРИЛОЖЕНИЯ А
6
ПРИЛОЖЕНИЕ Б

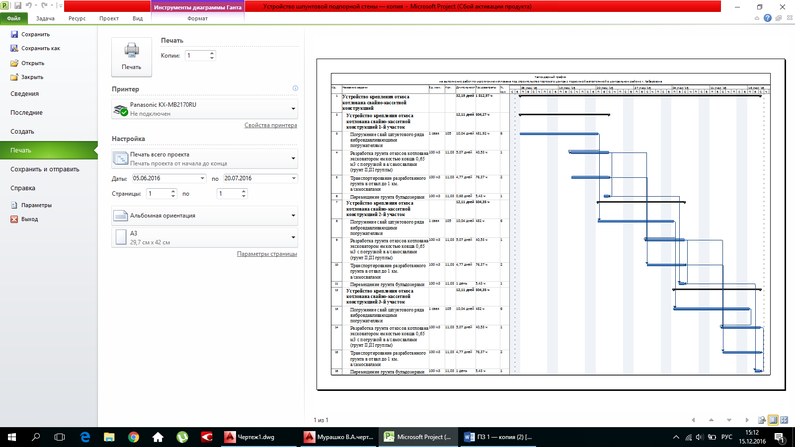

Календарный график на выполнение работ по креплению котлована свайно-кассетной конструкцией во время строительства торгового центра с подземной автостоянкой в центральном районе г. Хабаровска
