(ИГЭ-5а) – Насыпной грунт – валунно-галечниковый грунт с супесчаным заполнителем. Грунт сезонно-мерзлый, слабо-льдистый, при оттаивании малой степени водонасыщения. Грунт непросадочный, непучинистый.

(ИГЭ-6) – Суглинок легкий пылеватый, массивной текстуры, льдистый (льдистость 20-40%), при оттаивании полутвердый. Грунт непросадочный, непучинистый.

(ИГЭ-6а) – Суглинок легкий пылеватый, массивной текстуры, сильно-льдистый (льдистость 40-60%), при оттаивании текучий. В талом состоянии грунт непросадочный, черезмернопучинистый.

(ИГЭ-6б) – Глина массивной текстуры, сильно-льдистый (льдистость 40-60%), при оттаивании текучая. В талом состоянии грунт непросадочный, черезмернопучинистый.

(ИГЭ-7) – Супесь пылеватая, массивной текстуры, льдистая (льдистость 20-40%), при оттаивании текуча, с примесью органического вещества. Грунт непросадочный, черезмернопучинистый.

(ИГЭ-8) – Торф сильноразложившийся, массивной текстуры, льдистый, при оттаивании влажный. Грунт просадочный, сильнопучинистый.

(ИГЭ-9) – Песок мелкий, массивной текстуры, льдистый (льдистость 40-60%), с примесью органического вещества, при оттаивании влажный. Грунт непросадочный, непучинистый.

(ИГЭ-10) – Песок средней крупности, серый, массивной текстуры, льдистый (льдистость 40-60%), при оттаивании водонасыщенный. Грунт непросадочный, непучинистый.

(ИГЭ-11) – Песок гравелистый, массивной текстуры, льдистый (льдистость 40-60%), при оттаивании водонасыщенный. Грунт непросадочный, непучинистый.

(ИГЭ-12) – Гравийно-галечниковый грунт с супесчаным заполнителем, массивной текстуры, слабольдистый. Грунт непросадочный, непучинистый.

(ИГЭ-13) – Галечниковый грунт с валунами, с супесчаным заполнителем, массивной текстуры, слабо-льдистый, при оттаивании маловлажный. Грунт непросадочный, непучинистый.

(ИГЭ-13а) – Щебенисто-глыбовый грунт с песчаным заполнителем, массивной текстуры, слабо-льдистый. Грунт непросадочный, непучинистый.

(ИГЭ-14) – Граниты – грунт очень прочный, крупнозернистый. Скальный грунт юрского возраста.

(ИГЭ-15) – Сланцы кристаллические, грунт средней прочности, с жилами кварца, трещиноватый.

(ИГЭ-16) – Гнейс, грунт очень прочный, среднекристаллический. Скальный грунт юрского возраста.

1. Мерзлотно-грунтовые условия

Рассматриваемая территория относится к району со сплошным распространением вечномерзлых пород. По руслам больших рек встречаются сквозные талики, возможно имеющие связь с подмерзлотными водами. Чаще всего такие талики фиксируются наледями.

Река Хани (рис. 1.2) относится к горным, сохраняющим на всем протяжении значительную скорость течения, много перекатов, встречаются пороги, в верхнем течении встречаются небольшие водопады. Температура воды в реках не превышает плюс 17°С, что объясняется близким залеганием вечной мерзлоты.

На реках Хани, Олёкма наледи появляются во второй половине зимы. Мощность их может достигать до 1,5 –2,0 м.

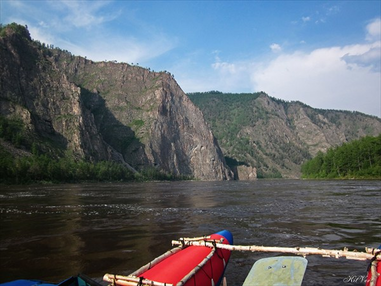

Рисунок 1.2 – Река Хани

На ручьях, пересекаемых проектируемыми трассами наледи появляются лишь в осенний период. Мощность их не превышает 0,4 –0,5 м.

Мощность сезоннопротаивающего слоя в зависимости от литологии и характера растительного покрова варьирует от 0,5 до 2,5 м. На участках с мощным мохово-растительным слоем и торфяниках глубина протаивания минимальная 0,5–0,6 м, на сухих участках с маломощным моховым покровом до 0,8 –1,5 м. На крутых склонах сложенных обломочными грунтами, глубина протаивания может достигать 2,0 –5,0 м, причем максимальная глубина протаивания фиксируется на склонах, южной экспозиции.

Температура вечномерзлых грунтов на глубине 10,0 м минус 2,0°С.

В районе широко развиты морозобойные трещины, заполненные сильными и повторножильными льдами, которые встречаются главным образом в торгах и супесях, рeжe в мелких и пылеватых песках. Мощность льда от 0,5 до 2,0 см.

Сплошное распространение вечномерзлых пород, практически являющихся водоупором для поверхностных вод и атмосферных осадков, привело к образованию болот и марей.

На водораздельных пространствах, характеризующихся незначительным уклоном, а также в межгорных впадинах вследствие таяния вечномерзлых глинистых грунтов с поверхности в летний период и при обилии атмосферных осадков могут образоваться переувлажненные, разжиженные грунты. Мощность этих грунтов может достигать 0,5 – 1,0м.

1. Гидрогеологические условия

Подземные воды делятся на надмерзлотные, подмерзлотные и воды сквозных таликов. Надмерзлотные воды существуют сезонно и распространены в рыхлых отложениях горных пород. Основным водоупорным слоем является верхняя граница многолетней мерзлоты, глубина залегания надмерзлотных вод в теплый период года от 0,5 до 3 м. Выходы этих вод можно наблюдать у подножия склонов.

Подмерзлотные воды и воды сквозных таликов распространены на глубине развития экзогенной трещиноватости (50 – 200 м) и по зонам разрывных нарушений глубже 200 – 250 м. Подмерзлотные воды выходят на поверхность в виде родников, в холодное время года – в виде наледей и полыньи.

Сложное геологическое строение, наличие вечной мерзлоты предопределяют сложность и многообразие гидрогеологических условий.

На выбранном участке выделяются надмерзлотные и подмерзлотные воды.

Подмерзлотные воды, в связи со значительной глубиной залегания, не оказывают влияния на проектируемые сооружения.

Наиболее изученными являются надмерзлотные воды, приуроченные к современными аллювиальным отложениям и к зоне выветривания коренных пород. С этими водами связаны мелкие источники у подножия склонов с дебитом не более 0,5 л/сек. В долинах рек надмерзлотные воды залегают очень близко к поверхности, особенно на участках марей, где они часто выступают на дневную поверхность. Инфильтрация надмерзлотных вод в более глубокие горизонты невозможна из-за мощной толщи многолетнемерзлых пород. Воды, как правило, безнапорные, пресные, гидрокарбонатно-натриевые.

На период выполнения полевых работ грунтовые воды до разведанной глубины 12,0 метров не встречены. Однако в летний период надмерзлотный водоносный горизонт будет формироваться в зоне сезонного оттаивания грунтов. Наиболее обильно УГВ будет представлен в районах водотоков, таликов. Питание горизонта осуществляется за счет атмосферных осадков. Разгрузка горизонта происходит в реки и ручьи.

1. Рельеф

Рельеф гористый с абсолютными отметками до 900 м над уровнем моря. Горные хребты имеют мягкие очертания; округлые вершины, широкие и волнистые гребни. Склоны крутизной 15 –30º расчленены многочисленными лощинами и долинами малых рек. Долины рек широкие, заболоченные. Склоны долин на отдельных участках крутые, местами обрывистые. Грунты преобладают щебёночно-суглинистые и щебёночно-супесчаные мощностью до 0,5 –5 м, под ними залегают скальные породы, выходящие на поверхность в обрывах склонов. В долинах рек среди песчано-галичниковых встречаются торфяные грунты мощностью до 1 м. Грунты находятся в вечномёрзлом состоянии, преобладающая мощность слоя вечномёрзлых пород составляет 35 –60 м. В теплое время вечномёрзлые грунты оттаивают на глубину от 0,2 до 2 м.

1. Растительность

Район лежит в зоне хвойных лесов, или тайги. Здесь выделены две подзоны: средней и южной тайги. Значительную часть занимает средняя тайга. В горных районах проявляется высотная поясность растительного покрова.

В растительном покрове повсюду безраздельно господствуют лиственничные леса. Они характеризуются преобладанием в нижних ярусах растений багульника, брусники, голубики, некоторых видов сфагнов. Широкое участие этих растений в растительных сообществах связано с тем, что в условиях резко континентального климата с чертами муссонного наблюдается постоянный избыток влаги.

Подзона средней тайги ограничивается с юга горными лесами Тукурингры и Янкана, с севера – Становым хребтом.

Растительный покров довольно однообразен. Относительно дренированные местообитания заняты лиственничными и сосново-лиственничными бруснично-багульниковыми лесами; заболоченные долины, террасы и пологие склоны покрыты лиственничными редкостойными лесами с обилием березового ерника и значительным развитием сфагновых мхов.

На средних и верхних частях склонов небольшими участками растут сосново-лиственничные леса с подлеском из рододендрона даурского. Леса редкостойные с участием березы плосколистной.

Леса с заметным участием рододендрона мало свойственны амурскомусреднетаежью. Северные склоны и обширные вершины холмов заняты сосново-лиственничными бруснично-багульниковыми лесами. Они редкостойны. Подлесок образует ерник, ольха кустарниковая с небольшим участием шиповника иглистого и спиреи иволистной. В травяно-кустарничковом ярусе доминируют багульник болотный, брусника, вейник Лангсдорфа.

Редко встречаются сосна обыкновенная и береза плосколистная. Подлесок негустой, образуют его березовый ерник и кустарниковая ива. В покрове преобладают багульник, голубика, реже брусника, моховой покров сплошной. Повсеместно господствует лиственница даурская.

На территории района широко распространена горная тайга. Она отличается, прежде всего, участием в составе подлеска кедрового стланика. Граница между горными и равнинными лесами выражена слабо, в общих чертах она совпадает с нижним пределом распространения кедрового стланика. Горные леса расположены до высоты 900–1000 м. Они представлены лиственничными лесами с мощным подлеском из кедрового стланика. В состав подлеска входят также береза Миддендорфа и ольха кустарниковая. В кустарничковом ярусе повсюду багульник болотный и брусника, иногда встречаются водяника и осока. Широко распространены мхи и лишайники.

У верхнего предела лесной растительности изредка можно встретить небольшие массивы ельников, приуроченных к долинам ручьев и речек. Но чаще всего в долинах горных рек встречаются ивово-тополево-лиственничные сообщества. Подлесок не густой, но довольно разнообразный, напочвенный покров не развит.

Склоны на высоте от 1100 до 1500 м окаймлены подгольцовым поясом. В верхней части подгольцового пояса лиственничные редины сменяются безлесными группировками кедровника. Единичные экземпляры лиственницы имеют стелющуюся форму, кроны приподнимаются над поверхностью почвы не более как на 80–100 см.

Горные тундры встречаются небольшими участками на севере и западе района. Здесь в гольцовом поясе господствуют кассиопеево-лишайниковые группировки.

1. СОСТОЯНИЕ ЗЕМЛЯНОГО ПОЛОТНА НА ПРОЕКТИРУЕМОМ УЧАСТКЕ

В период строительства БАМа земляное полотно было отсыпано под два пути, а рельсошпальная решетка уложена только на одном. За 35 лет неэксплуатируемое земляное полотно просело на несколько метров. Такой путь крайне трудно обслуживать, из-за оттаивания мерзлоты образуются многочисленные просадки, поэтому вводятся ограничения скорости движения поездов.

В ранних проектах было предусмотрено несколько технологических решений, которые позволяли стабилизировать земляное полотно. Так, перед отсыпкой земляного полотна на поверхность грунта стелили геотекстиль. Этот тканый материал способствует уменьшению осадок основания насыпи. Позже, при проектировании для укрепления канав использовали геомембраны, а при устройстве насыпи второго пути предусмотрено отсыпать охлаждающую берму из фракционного камня. Считается, что такая конструкция при обеспеченном водоотводе позволяет сохранять вечную мерзлоту.

Земляное полотно второго пути, отсыпанное с правой стороны по ходу километров, в настоящее время используется под автодорогу. Грунты насыпи – дренирующие.

Почва и грунты настолько насыщены водой, что летом около земляного полотна образуются озера, поэтому требуются такие меры по усилению земляного полотна, которые обеспечат перехват и отвод поверхностных и грунтовых вод.

1. Эксплуатационные характеристики

Железнодорожный путь 4 класса. Участок: однопутный, электрифицированный. Движение поездов по линии осуществляется при помощи тепловозной тяги с ведущим локомотивом 3ТЭ10М, пассажирских поездов – локомотивами 2ТЭ10В.

Характеристика пути:

• Путь – звеньевой;

• Рельсы – Р65;

• Шпалы – деревянные II типа, количество шпал на 1 км – от 1840 шт/км;

• Руководящий уклон – 9 ‰;

• Уклон кратной тяги – 18 ‰;

• Вид тяги – электровозная;

• Кратность тяги – одиночная на всем протяжении;

• Ширина земляного полотна – 6,5 м;

• Балласт щебеночный;

• Число главных путей на перегонах – 1;

• Накладки двухголовые, четырехдырные;

• Скрепление – костыльное смешанное;

• Противоугоны – пружинные по схеме 36 пар на звено.

1. Строительство и модернизация БАМ

Байкало-Амурская магистраль (БАМ) – железная дорога в Восточной Сибири и на Дальнем Востоке, второй магистральный железнодорожный выход России к Тихому океану.

БАМ проходит по территории с суровыми природно-климатическими условиями – через районы мерзлоты и высокой сейсмичности (до 9 баллов).
