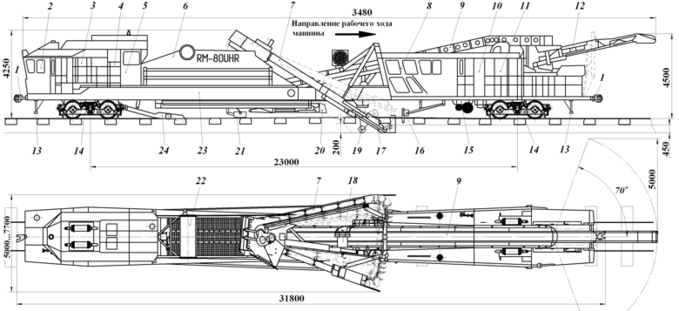

Рис. 7.13. Универсальная щебнеочистительная машина RM-80 UHR:
1 – автосцепки; 2, 5 и 8 – кабины управления (задняя, средняя и передняя); 3 и 10 – гидростанции (задняя, передняя);
4 и 11 – дизельные двигатели; 6 – вибрационный грохот; 7 – скребковое выгребное устройство; 9 – главный транспортер отбора засорителей;
12 – поворотный выбросной транспортер; 13 – комплексное локомотивное устройство безопасности для путевых машин КЛУБ-УП;
14 – тяговые ходовые тележки; 15 – пневматическая система; 16 – пробивщик шпальных ящиков; 17 – подъемное устройство РШР;
18 – маслоохладитель гидросистемы; 19 – устройства для раскатывания подстилающего слоя из рулона;
20 – конвейеры выгрузки чистого щебня в путь; 21 – планировочный плуг для балласта; 22 – вибратор направленных колебаний грохота;
23 – рама машины; 24 – планировщик-распределитель балласта

Машина имеет сварную раму 23 (рис. 7.13), выполненную из профильного проката, которая в сочетании с автосцепками 1 позволяет машину транспортировать в составе поезда. Система безопасности движения 13 КЛУБ-УП лает возможность транспортирования машины самоходом, как поезда. Рама опирается на две специальные двухосные тележки 14 с приводом колесных пар от гидромоторов через осевые редукторы. Управление машиной в рабочем и транспортном режимах осуществляется из кабин: задней 3, средней 5 и передней 8 (по направлению рабочего движения машины).

Технологическое рабочее оборудование машины включает выгребное скребковое устройство 7 (см. также рис. 7.5). Привод выгребной цепи от гидромотора мощностью 255 кВт. Объемный гидравлический привод, в зависимости от условий работы, регулировать скорость в диапазоне 2,4-4,0 м/с. Поперечная подпутная балка длиной 4000 мм для увеличения ширины вырезки щебня может удлиняться в обе стороны от оси пути за счет установки двух дополнительных элементов длиной по 500 мм каждый. Скребковая цепь имеет скребки высотой до 250 мм с четырьмя зубьями. Перемещение в горизонтальной плоскости, подъем и опускание выгребного устройства, а также зарядка поперечной подпутной балки осуществляются гидроцилиндрами.

При работе машины лопатки скребковой цепи вырезают и перемещают щебень по наклонному желобу вверх. В верхней точке желоба щебень выгружается на плоский свободнокачающийся виброгрохот 6 с тремя рядами сит общей площадью 30 м2. Верхний ярус имеет ячейки размером 80, средний – 55 и нижний – 36 мм. Гидравлически управляемые заслонки управляют движением щебня на отдельных ситах. Гидравлическая система виброгрохота обеспечивает его горизонтальное положение при работе в кривых с максимальным возвышением наружного рельса до 150 мм. Выпускные воронки на обеих сторонах виброгрохота 6 отводят избыток щебня на откосы пути, а гидроуправляемые заслонки, смонтированные на каждом ярусе сит, обратно подают щебень на сита во время перерыва в работе. Максимальная производительность виброгрохота 800 м3/ч.

Очищенный щебень гидравлически регулируемыми заслонками либо отсыпается в путь, либо подается на поворотные, качающиеся в горизонтальной плоскости при работе, транспортеры 20 для выгрузки на откосы земляного полотна, либо в два бункера-накопителя общей вместимостью около 2,4 м3. Специальные плужные устройства 21, смонтированные непосредственно за балластораспределительными меха-низмами, удаляют щебень с рельсов, рельсовых скреплений и верхних постелей шпал.

Отходы очистки, проходя через сита виброгрохота, попадают на нижнюю ветвь горизонтально-наклонного конвейера 9. Далее отходы очистки поступают к загрузочной воронке выбросного конвейера 12, который удаляет их за пределы пути, или грузятся в специальный подвижной состав. Выбросной конвейер имеет возможность поворота на 70° в обе стороны от оси пути.

В конструкции RM-80 UHR применено подъемно-рихтовочное устройство 17 с величиной подъемки рельсошпальной решетки до 250 мм и величиной сдвижки пути в плане ±200 мм, а также устройство 16 для пробивки зависающего в шпальных ящиках балласта. Планирование оставшегося на поверхностях шпал балласта производится планировщиком-распределителем 24.

Машина RM-80 UHR оборудована контрольно-измерительной системой, позволяющей контролировать положение подпутной балки по отношению к горизонту, что позволяет сформировать сливную призму с уклоном от оси пути, глубину вырезки балласта, а также параметры геометрического положения пути после работы машины. Базой измерения служат два троса, натянутые по одному над каждой рельсовой ниткой пути, между передней и задней осями. Расстояние между измерительными точками — 25,0 м. Система позволяет производить запись параметров рабочего процесса.

Привод насосов и компрессора осуществляется от двух дизельных двигателей 4 и 11, расположенных в отсеках, через силовые передачи. Мощность каждого дизеля 333 кВт при скорости вращения коленчатого вала 2150 об/мин.

Привод отдельных установок силового агрегата (гидронасосов, компрессора и т.п.) осуществляется посредством распределительных механизмов от двух раздельно установленных дизельных двигателей мощностью по 333 кВт каждый при 2150 об/мин. Силовая установка 11 приводит выгребное устройство 7, ленточные конвейеры 8, 12 и 20, а также колесные пары тележек 14 при движении машины в рабочем и транспортом режимах. Силовая установка 4 служит для привода грохота 6, а в транспортном режиме – для привода колесных пар задней ходовой тележки.

При движении машины в рабочем и транспортном режи-мах привод ходовых частей гидромеханический, приводными являются все оси обеих ходовых тележек. Сила тяги на ободе колеса при трогании с места составляет 70 тс, а при движении в транспортном режиме — 18 тс. При этом максимальная скорость передвижения как своим ходом, так и в составе поезда равна 60 км/ч. Рабочая скорость движения изменяется бесступенчато в пределах от 0 до 2000 м/ч.

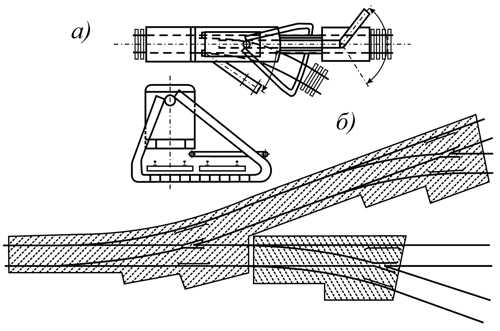

Рис. 7.14. Схема очистки щебня на стрелочном переводе универсальными машинами (RM-80 UHR, ЩОМ-6У, ЩОМ-1200 ПУ и др.):
а – схема расположения рабочих органов машины; б – схема работы машины

На стрелочных переводах щебнеочистительная машина типа RM работает по схеме, изображенной на рис. 7.14. Для очистки балласта на стрелочных переводах увеличивают ширину очистки за счет удлинения дополнительными звеньями подпутную балку и скребковую цепь. В горловине станции, чтобы избежать частых перестановок машины, производят последовательную очистку стрелочных улиц.
