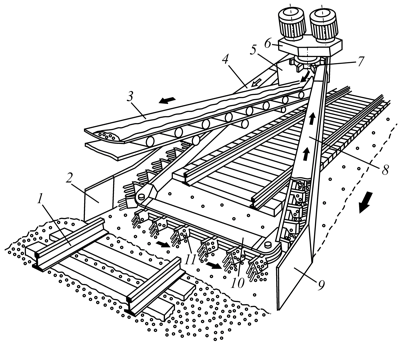

Рис. 7.5. Цепной скребковый рабочий орган:
1 – путь; 2 и 9 – подгребающие крылья; 3 – конвейер передачи вырезанного материала; 4 и 8 – холостой и рабочий желоба;
5 – разгрузочный лоток; 6 – привод цепи; 7 – ведущая звездочка; 10 – подпутная направляющая балка; 11 – выгребная скребковая цепь
Машины для глубокой очистки щебеночного балласта оснащаются отдельным рабочим органом для выгребания и подачи балласта на транспортирующую систему (рис. 7.5). Рабочий орган содержит замкнутую выгребную цепь 11, которая имеет холостой участок, расположенный в желобе 4, участок вырезания балласта, расположенный в подпутной балке 10, и рабочий участок подъема балласта, расположенный в рабочем желобе 8. С целью безопасности и минимального пыления желоба закрыты. Выгребная цепь 11 имеет лопатки со стержнями (барами –bar – стержень (англ.), поэтому иногда такой рабочий орган называют баровым). Выгребная цепь приводится в движение приводом 6 через ведущую звездочку 7. Для привода используются электродвигатели или гидромоторы. При работе машина перемещается поступательно в направлении стрелки, вызывая подачу скребковой цепи 11 на участке вырезания балласта (в забое). Движущаяся цепь подрезает балласт и направляет его по желобу 7 к месту разгрузки – разгрузочному лотку 5, с которого он попадает на конвейер 3 и направляется к грохоту. Рабочий орган позволяет производить вырезку балласта на глубину до 1 м ниже УВГР (до нижней линии габарита приближения строений),
В современных щебнеочистительных машинах в основном применяются двух- или трехъярусные (по количеству сит) наклонные вибрационные грохоты с прямолинейными, или близкими к круговым, траекториями колебаний.

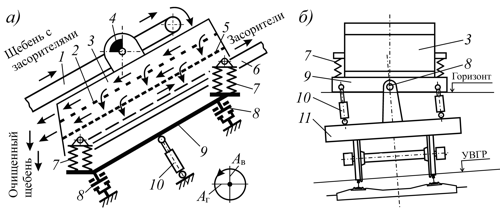

Рис. 7.6. Схема вибрационного наклонного грохота:
1 и 6 – конвейеры подачи вырезанного материала и отвода засорителей; 2 и 5 – верхнее и нижнее сита; 3 – короб;
4 – дебалансный вибратор с приводом; 7 – пружинные комплекты; 8 – шарнирные опоры; 9 – основание;
10 – гидроцилиндры стабилизации горизонтального положения грохота; 11 – рама машины
Наклонный вибрационный грохот (рис. 7.6) состоит из короба 3, внутри которого закреплены верхнее 2 и нижнее 5 сита. Верхнее сито имеет крупные ячейки, а нижнее сито – ячейки, размеры которых соответствуют просеиванию засорителей. Короб в верхней части имеет дебалансный вибратор 4 с приводом от электродвигателя или гидромотора, а в нижней части установлен на основании 9 через пружинные комплекты 7, служащие как упругие связи в колебательной системе грохота. При работе щебень с засорителями поступает на верхнее сито грохота с конвейера 1, после чего просеивается с разделение на фракции и засорители. Очищенный щебень поступает обратно в путь, а засорители перемещаются конвейером 6, входящим в состав системы выгрузки. При применении вибратора с круговой вынуждающей силой короб колеблется по траектории, близкой к круговой, так как пружинные комплекты 7 обладают горизонтальной и вертикальной жесткостью. При наклоне корпуса машины, например, в кривой, грохот должен сохранять горизонтальное положение. В противном случае наблюдается сползание вибрирующего материала в сторону, что приводит к снижению эффективности просеивания. Поэтому машина оснащается автоматизированной системой поддержания горизонтального уровня основания 9. Основание устанавливается на раме 11 машины через шарнирные опорные узлы 8 и соединено с ней также гидроцилиндрами 10, через которые отслеживается горизонтальное положение основания и короба грохота.
Щебнеочистительная машина СЧ-601
Щебнеочистительные машины СЧ-600 и СЧ-601, выпускаемые на ОАО КЗ «Ремпутьмаш, дочернем предприятии ОАО «РЖД», предназначены для очистки и вырезки загрязненного щебня на глубину до 65 см ниже уровня подошв шпал. Эти машины имеют одинаковую конструктивную схему. СЧ-601 отличается только применением модернизированных узлов и систем, что делает машину более приспособленной к условиям эксплуатации на сети ОАО «РЖД».

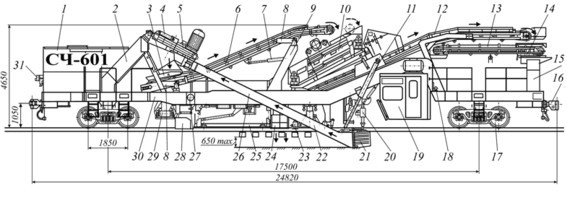

Рис. 7.9. Щебнеочистительная машина СЧ-601:
1 – капот с насосной станцией; 2, 9 и 13 – стойки; 3 – загрузочная воронка;
4, 7 и 10 – гидроцилиндры: натяжения скребковой цепи, продольного перемещения конвейера вырезанного материала и перемещения желобов;
5 – привод скребковой цепи; 6, 12, 13, 27 и 29 – конвейеры: вырезанного (добытого) щебня, для отбора засорителей; выбросной поворотный, накопительный и поперечный выбросной; 8 – роликовые направляющие конвейера 6; 10 – двухъярусный виброгрохот;
14 – опорно-поворотное устройство конвейера 12; 16 – автосцепки; 17 – ходовые тележки; 18 – датчик уровня;
19 – кабина управления; 21 – подгребающие крылья; 22 – выгребное устройство; 23 – подъемной рельсовое устройство;
24 и 28 – переднее и заднее разгрузочные устройства чистого щебня; 25 – сателлит; 26 – наклонные желоба вырезного устройства;
30 – балочная рама; 31 – блок штепсельный разъемов подвода питающего напряжения
Машина СЧ-601 (рис. 7.9) является единицей СПС с экипажной частью, содержащей раму 30 балочной конструкции, ходовые тележки 17 типа 18-100, автосцепки 16, тормозную систему сигнальные устройства. Машина несамоходная и при работе передвигается и снабжается электрической энергией от тягового модуля через систему штепсельных разъемов 31. Привод рабочего оборудования электрический и гидравлический. Для питания гидросистемы под капотом 1 устанавливается насосная станция.
Рис. 7.10. Скребковая цепь:
1 – фиксирующий палец; 2 – ось; 3 – звено со скребком; 4 – промежуточное звено с упором для скребка;
5 – фиксатор; 6 – стержни (от 3 до 5 на скребок)
Рабочее оборудование машины включает выгребное скребковое устройство 22. Принцип работы такого устройства излагался в п. 7.2 (см. рис. 4.5). При работе желоба 26 устанавливаются гидроцилиндрами 11 в рабочее положение, подпутная балка заводится под путь талью и закрепляется на желобах. Участок цепи соединяется с участками, расположенными на желобах. Предусмотрена короткая подпутная балка для работы на станционных путях в стесненных габаритных условиях, и длинная балка для работы на перегоне. Цепь в начале работы натягивается путем перемещения блока привода двумя гидроцилиндрами 4. Цепь приводится в движение двумя электродвигателями через редуктор 5. Конструкция цепи показана на рис. 7.10. Каждый скребок имеет по четыре стержня 6. Подгребающие крылья 21 (см. рис. 7.9) поворачиваются в плане гидроцилиндрами для регулирования ширины захвата балласта. Щебень вырезается из подшпальной зоны балластной призмы и по рабочему желобу (слева по направлению движения машины при работе) поступает в загрузочную воронку 3. Далее он конвейером 6 транспортируется либо в грохот 10 (режим очистки балласта), либо перегружается на конвейер 12 отбора засорителей (режим вырезки балласта и погрузки его на подвижной состав для вывоза). Для этого конвейер 6 перемещается вдоль машины на 630 мм по роликам 8 с направляющими с помощью гидроцилиндра 7. В грохоте балласт просеивается, проходя два яруса сит, а засорители попадают на конвейер 12, перегружаются на выбросной поворотный конвейер 13. Конвейер может поворачиваться в плане на угол 360° из транспортного положения (показано на рисунке) в положение разгрузки на состав для засорителей или в отвал.
Очищенный щебень поступает на сателлит 25, который при работе машины опускается гидроцилиндрами через канатно-блочные передачи на рельсы и движется по ним вместе с машиной, центрируя относительно оси пути разгрузочные устройства 24 и 29. Переднее разгрузочное устройство 24 позволяет засыпать чистый щебень в зоны торцов шпал, а заднее разгрузочное устройство 29 – в зоны между рельсами. Разгрузочные устройства имеют систему направляющих щитов и разгрузочных окон. В задней части сателлита также имеется поперечный разгрузочный конвейер 29 для выброса излишков балласта. Над сателлитом вдоль рамы 30 размещается пла-стинчатый конвейер-накопитель 27. Он используется для восполнения недостатка балласта в начале или в конце работы машины. В процессе работы чистый балласт из грохота может направляться в путь или выгружаться на конвейер-накопитель.
Рис. 7.11. Вибрационный наклонный грохот:
1 – короб; 2 – комплекты пружин; 3 – смотровые люки с крышками; 4 – дебалансные вибраторы; 5 – рамы вибраторов;
6 и 7 – верхний и нижний ярусы сит; 8 – синхронизирующий вал вибраторов
Виброгрохот (рис. 7.11) имеет два сита 6, 8, расположенные параллельно в коробе 1, вибратор 4, установленный на раме 5 и синхронизирующий вал 8.
Поверхность очистки сит представляет собой прочные стальные сетки: верхняя с крупными, а нижняя с мелкими ячейками. Это позволяет отделить щебень фракций более 25 мм. Грохот установлен с уклоном 26° на четырех пружинных амортизаторах 2. Возвышение колеи ремонтируемого пути компенсируется изменением поперечного уклона грохота. Отходы просеиваются на наклонный транспортер 12 (см. рис. 7.9), очищенный щебень с обеих поверхностей очистки поступает в распределители 24 и 28, а избыток — на транспортер-накопитель 27. В случае необходимости, при помощи заслонки с гидроприводом можно весь поток направить на транспортер-накопитель 27.
Подъемное устройство 23 расположено под наклонным участком рамы и предназначено для подъема и бокового пере-мещения относительно оси пути рельсошпальной решетки. Устройство состоит из двух подъемников, каждый из которых снабжен двумя подъемными и двумя направляющими роликами, и взаимодействует с одной рельсовой нитью пути. Раздельное управление подъемников позволяет укладывать рельсошпальную решетку в кривых участках пути. Подъем и опускание производится гидроцилиндрами. Управление работой производится из кабины управления 19 или выносного пульта. В транспортном положении подъемники фиксируются механическим способом.
Пробивщик балласта 20 служит для освобождения от слежавшегося загрязненного балласта шпальных ящиков и уста-новлен перед рабочей кабиной. Принцип работы состоит в механическом удалении балласта щитком при помощи пневмоцилиндра. В транспортное положение пробивщик устанавливается с помощью гидравлических цилиндров и механически фиксируется, а в кривых участках устанавливается симметрично продольной оси пути с помощью гидроцилиндра.
При транспортировании машины поворотный транспортер занимает положение под горизонтальной частью наклонно-го транспортера 8 и фиксируется механическим путем.
Управление технологическим процессом производится из кабины 19, установленной снизу рамы в непосредственной близости от выгребного устройства. С целью уменьшения вибрации, кабина подвешена при помощи четырех резиновых амортизаторов. Внутри кабины размещены два основных поста управления, оснащенные подрессоренными сидениями и вспомогательный — для управления стоя.
Гидравлическое оборудование машины предназначено для обеспечения управления рабочих органов. Для этой цели на задней площадке рамы машины размещена гидростанция с рабочим давлением 12 МПа, которая обеспечивает: натяжение цепи выгребного устройства; подъем и перемещение желобов; установку пригребных плугов; требуемый наклон грохота; смещение транспортера подачи балласта; управление заслонками переднего и заднего распределителей; подъем и наклон левого и правого подъемников.
Рис. 7.12. Кинематическая схема регулируемого привода выгребной цепи:
1 – приводная звездочка выгребной цепи; 2, 3, 4 и 6 – 4-я, 3-я, 2-я и 1-я ступени передач; 5 – водило
Для эффективной работы машины необходимо согласовать скорость движения машины и скорость цепи выгребного устройства. Фирмой «ВестТер» (Санкт-Петербург) разработан привод выгребной цепи с использованием микропривода и дифференциальных передач (рис. 7.12). Вращение приводной звездочке 1 цепи передается от электродвигателей М1 и М3 через систему закрытых зубчатых передач. Для регулирования скорости вращения применена система микропривода с регулируемым электродвигателем М2. Дифференциальные передачи 4 позволяют суммировать вращение, передаваемой от электродвигателей. Угловая частота вращения вала привода цепи, рад/с:
(7.4)
где w1, w4 – угловые скорости вращения шестерен z1 и я4, рад/с; i1-12, i4-12 – передаточные числа цепей зубчатых передач z1 - z12 и z4 – z12 .
После анализа кинематических соотношений:
(7.5)
(7.6)
В приведенных формулах знак « - » означает, что шестерня и ведомое колесо вращаются в разные стороны.
Кинематическая цепь передачи вращения от электродвигателя М2 параллельна цепи передачи вращения от электродвигателя М1. Для предотвращения существенного перераспределения нагрузок между электродвигателями М1 и М2 они должны иметь идентичные электромеханические характеристики.
7.5. Щебнеочистительная машина RM80 UHR
Самоходная щебнеочистительная машина RM-80 UHR фирмы "Plasser-Theurer" (Австрия) предназначена для глубокой очистки железнодорожного пути и стрелочных переводов, а также для вырезки старого балласта и выполнения работ по подъемке пути на щебень. Глубина вырезки балласта до 100 см ниже УВГР. Отходы выгружаются в состав для вывоза засорителей, или в отвал на расстояние до 7 м от оси пути. При необходимости погрузка производится в подвижной состав на соседнем пути.
